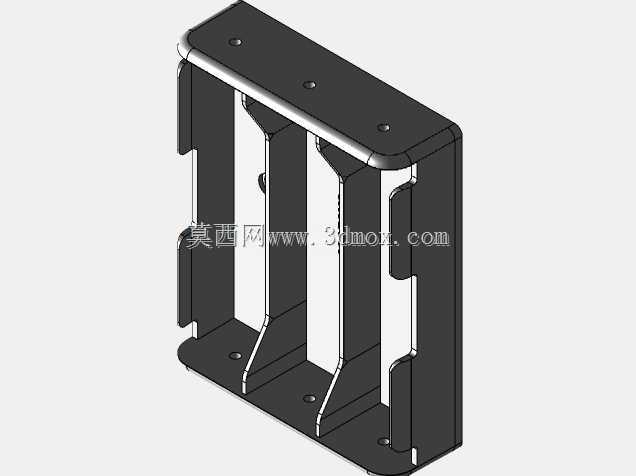

三电芯18650电池组固定安装支架

　　在便携储能设备、小型动力模组、后备电源模块的结构设计环节，电芯固定结构的可靠性直接决定整组电池的循环寿命与使用安全，这款三电芯18650固定支架，正是针对圆柱电芯成组时的定位、防窜、绝缘防护需求开发的结构件。日常做小功率储能电源、电动工具电池包、户外便携供电模组设计时，经常遇到多颗18650电芯排布后缺乏刚性支撑的问题，电芯在充放电过程中会出现轻微鼓胀，若没有限位结构，长期使用后电芯移位会拉扯镍片连接点，造成虚焊、脱落甚至短路风险，这款支架通过双侧对称的卡槽结构，将三颗18650电芯牢牢限制在独立腔体内，每个腔体的侧壁都做了贴合电芯圆柱面的弧度设计，既保证电芯装入后不会出现径向晃动，又预留了0.2mm的间隙方便电芯装配时的公差适配，

　　不会出现过盈压装刮伤电芯外皮的问题。从结构设计逻辑来看，这款支架采用上下对称的安装板加双侧支撑立板的框架式结构，上下安装板各设置了三个安装固定孔，孔位对应三颗电芯的中心排布位置，既可以通过螺丝将支架整体固定在设备壳体内部，也可以作为上下层支架叠装时的连接孔位，适配多串多并电池组的层叠排布需求。支撑立板上做了多道加强筋结构，筋位沿着立板受力方向延伸，在不增加整体壁厚的前提下提升了支架的抗形变能力，即使设备出现跌落、冲击工况，支架也不会出现断裂变形导致电芯脱出的问题。支架的双侧立板上预留了镍片走线的缺口位置，电芯装入后，连接镍片可以直接通过缺口跨接在电芯正负极之间，不需要额外在支架上开孔避让，减少了装配时的工序步骤，

　　同时缺口边缘做了圆角钝化处理，不会刮破镍片表面的镀镍层造成接触电阻增大的问题。从安装边界来看，这款支架适配标准直径18mm、长度65mm的18650圆柱电芯，三颗电芯采用并排等距排布，相邻电芯中心距保持20mm的安全间距，既满足电芯之间的绝缘防护要求，又预留了足够的散热间隙，避免电芯充放电时热量聚集无法散出。支架整体外形为长方体框架结构，上下安装板的边缘做了圆角过渡，不会在装配时划伤操作人员的手部，也不会刮破设备内部的连接线材。在实际应用场景中，这款支架既可以用于3串1并的小容量电池组固定，也可以多组叠装组成更高容量的电池模组，比如便携户外电源的12V电池组、电动工具的18V电池包、UPS后备电源的内置电池模组，

　　都可以通过这款支架实现电芯的快速定位装配，不需要额外打胶固定电芯，提升装配效率的同时也方便后续电芯的维护更换。设计时特意将支架的壁厚控制在1.5mm，在保证结构强度的前提下尽可能减少支架本身的占用空间，提升电池组内部的空间利用率，支架的所有棱角位置都做了R1以上的圆角处理，避免应力集中造成的结构开裂问题，同时也符合安规设计中对结构件锐边的防护要求。在电芯装入端的入口位置做了15度的导向倒角，电芯装配时可以顺着倒角滑入卡槽，不需要精确对准就能快速装入，降低自动化装配线的对位难度，适合批量生产时的快速组装作业。支架的双侧支撑结构将三颗电芯的侧面完全包裹，电芯装入后不会出现侧向的位移，即使电池组在设备内部处于竖直安装状态，电芯也不会因为自身重力从支架中滑落，不需要额外增加电芯固定压片，减少整组电池的零件数量。
