机器人用三滚子全向行走轮结构设计

　　这款三滚子结构的全向行走轮，是面向小型移动机器人底盘开发的行走执行部件，在AGV搬运小车、教育竞赛机器人、室内服务巡检机器人的底盘设计中应用十分广泛。区别于传统定向轮、万向轮只能实现直行、转弯的行走逻辑，这种全向轮可以在不改变轮体自身朝向的前提下，实现横向斜向平移、原地零半径旋转等多自由度行走动作，能大幅缩小移动设备的转向所需空间，适配狭窄通道内的作业走位需求。

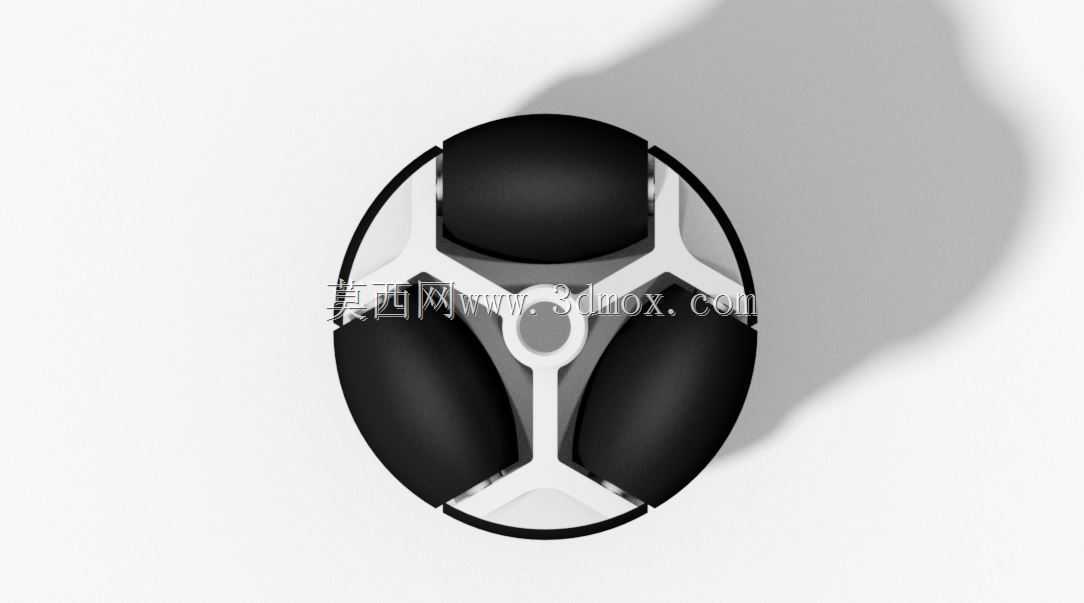

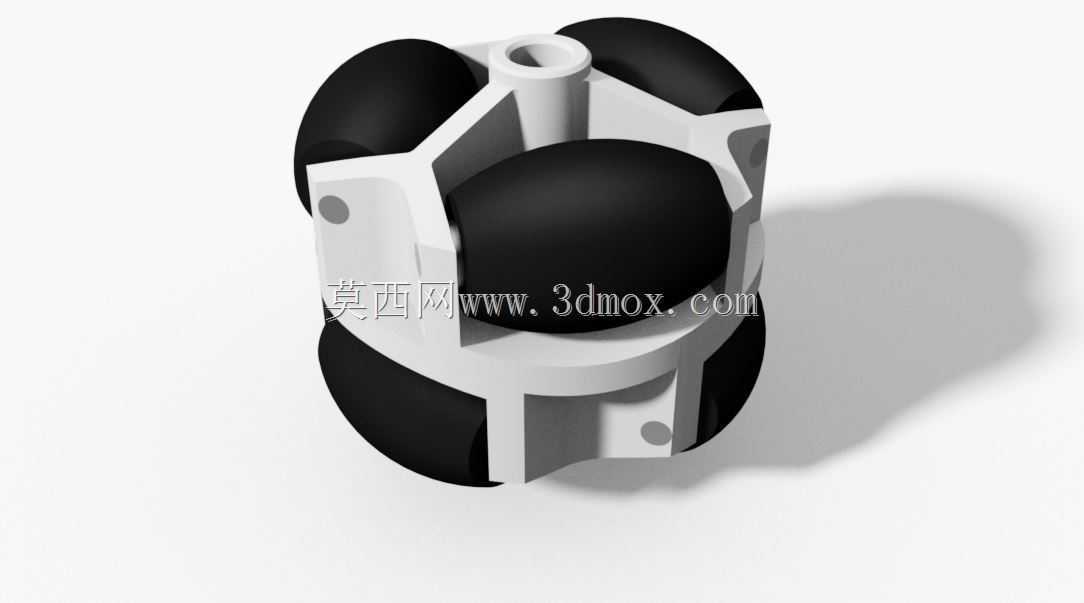

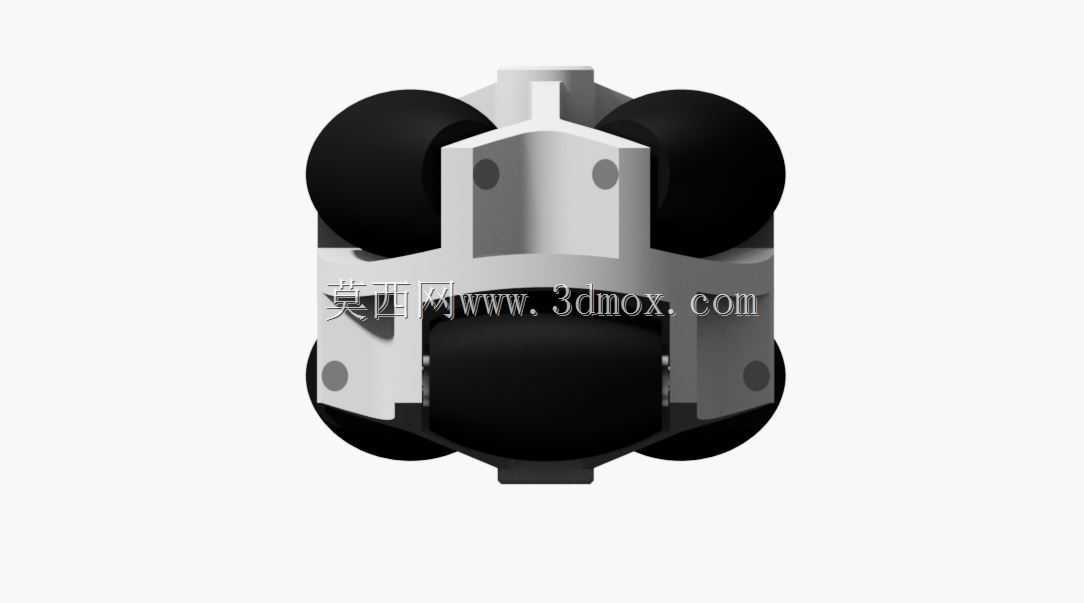

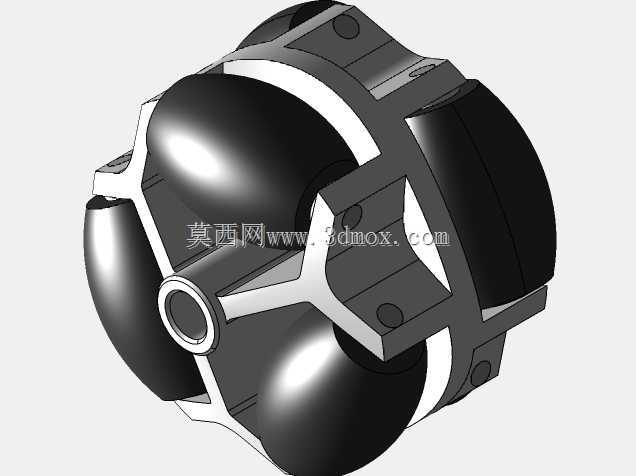

　　从结构设计逻辑来看，轮体采用三等分辐条式轮毂作为承载基体，三个鼓形滚子沿轮毂圆周120度均布安装，滚子自身的回转轴线与轮体主回转轴线呈固定夹角，当轮体绕主轴线转动提供前进方向驱动力时，接触地面的滚子可绕自身轴线自由转动，抵消垂直于前进方向的滑动摩擦，这也是全向运动能够实现的核心原理。轮毂部分做了等强度辐条优化，在保证轮体整体径向承载能力的前提下，尽可能削减了非承载区域的材料厚度，既控制了轮体自身重量，降低行走驱动时的转动惯量，也给滚子的安装转轴预留了足够的装配空间，避免滚子转动时与轮毂发生结构干涉。滚子外轮廓采用鼓形曲面设计，接触地面时始终保持线接触状态，相比圆柱滚子能更好地适应地面微小的不平整，减少行走过程中的颠簸振动，滚子外层包覆高摩擦系数的耐磨材质，在瓷砖、环氧地坪、硬质PVC地面等室内常见作业地面都能提供足够的附着力，避免驱动打滑。

　　从安装边界来看，这款全向轮的中心安装孔采用标准圆孔配合定位止口的设计，可直接适配常规小型直流减速电机的输出轴，安装时只需保证轮体主回转轴线与电机输出轴同轴度在公差范围内，即可正常运行，不需要额外设计复杂的连接法兰。轮体的整体外径适配100mm级别的小型机器人底盘安装空间，三个滚子的外圆共同构成轮体的滚动圆周，安装时需要预留的径向空间略大于轮体外径，同时要保证轮体下方的安装平面与地面平行，避免单个滚子受力过大导致磨损不均。在底盘布局时，通常采用三个或四个同规格全向轮沿底盘中心等角度布置，配合差速控制逻辑即可实现全方向移动，单轮的额定承载可满足5kg以内的小型机器人整机重量需求，日常巡检、物料搬运、竞赛对抗类的小型机器人场景都能覆盖。

　　在实际选型应用中，需要注意这类全向轮的适用场景为室内平整硬质地面，不适合在碎石、泥土、大坡度的户外场景使用，避免滚子卡滞或摩擦力不足导致行走失效。设计建模时，滚子与轮毂之间的转动副预留了合理的配合间隙，既保证滚子转动顺滑无卡滞，也不会因为间隙过大导致行走时产生明显的晃动，轮毂的辐条过渡位置都做了圆角处理，避免应力集中导致轮体受冲击时发生断裂，整体结构没有复杂的异形曲面，加工时无论是采用3D打印打样还是注塑批量生产，都有较好的工艺性，不需要设计特殊的模具抽芯结构，能有效降低生产制造成本。
