32位3D打印机主控控制板结构设计

项目分类:3D打印机 发布时间:2024-06-20 ID:755930
  • 32位3D打印机主控控制板结构设计
  • 32位3D打印机主控控制板结构设计
  • 32位3D打印机主控控制板结构设计
  • 32位3D打印机主控控制板结构设计
  • 32位3D打印机主控控制板结构设计
  • 32位3D打印机主控控制板结构设计

  这款控制板是面向桌面级FDM3D打印设备开发的核心运动控制载体,在桌面级增材制造设备的应用场景中,承担着整机运动逻辑运算、外设信号交互、驱动指令输出的核心作用,是连接上位机切片数据与终端执行部件的关键枢纽。从实际设备适配场景来看,它可覆盖单喷头、多喷头、多材料切换的各类桌面级FDM机型,也可适配部分采用熔融沉积工艺的小型工业级3D打印设备,能够满足创客DIY改装、小型批量设备生产、实验室定制化打印设备搭建等不同场景的使用需求。

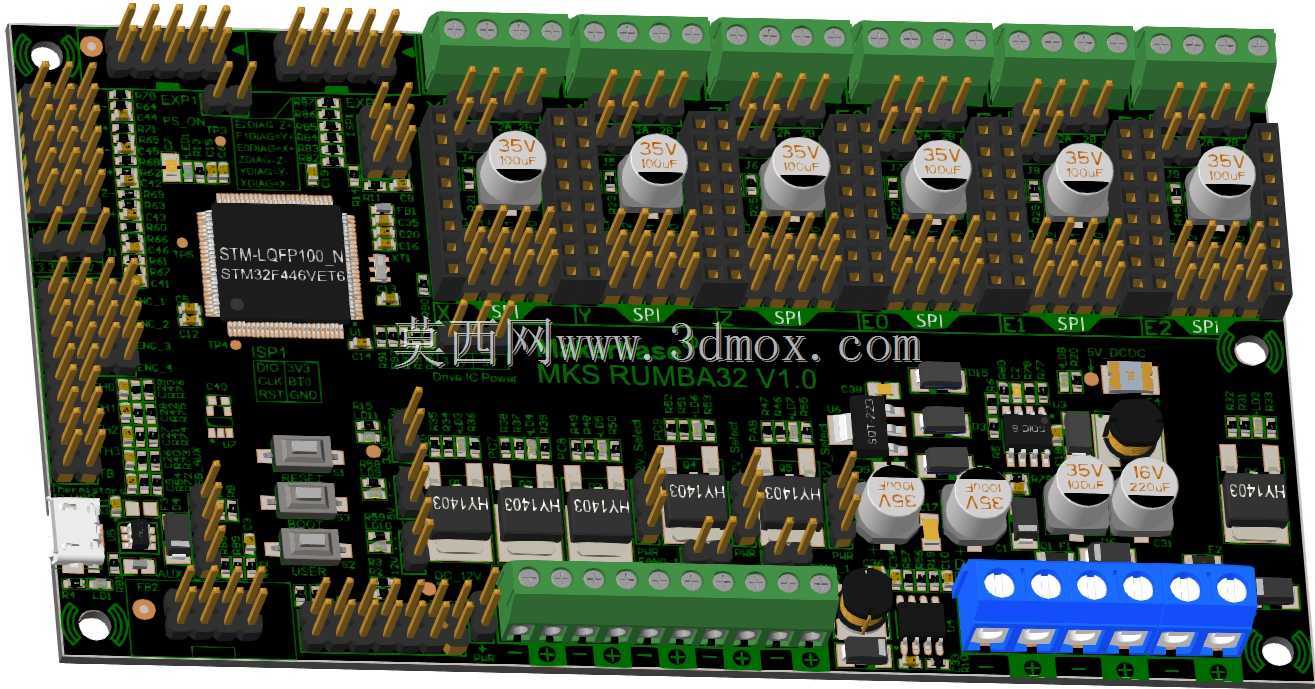

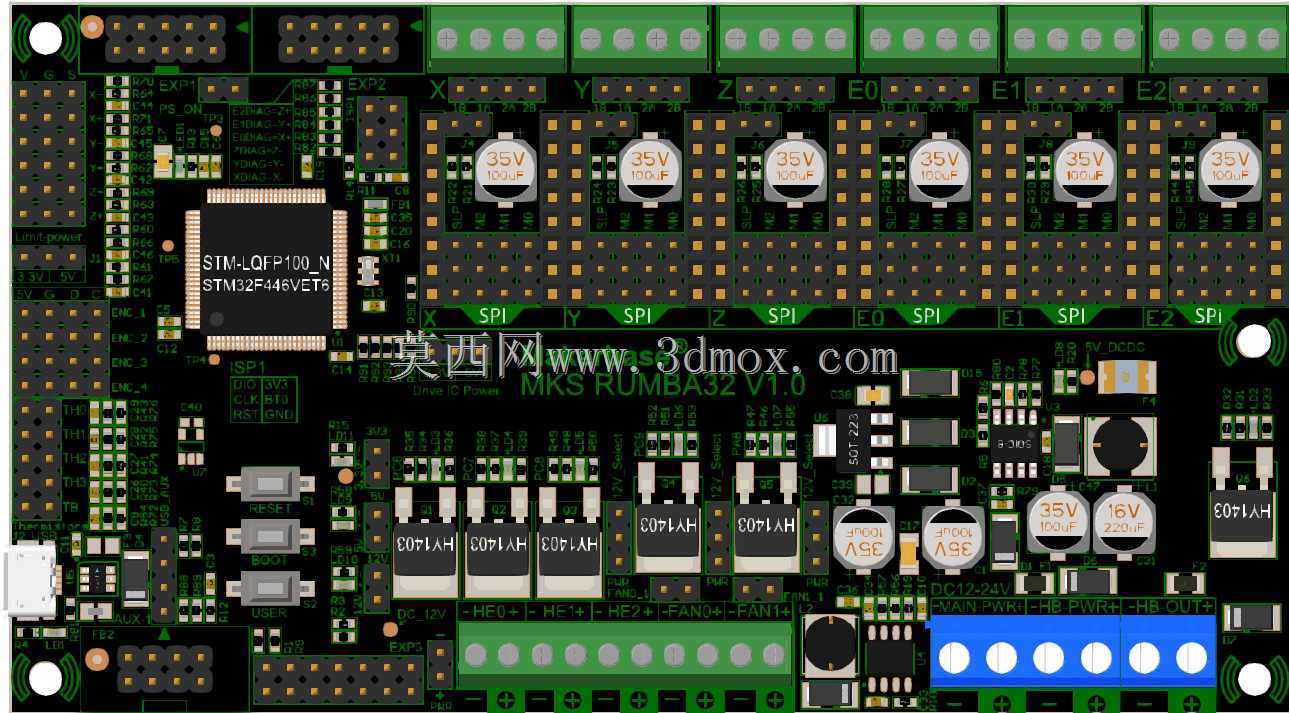

  从功能特性层面来看,板载核心主控单元采用32位高性能运算芯片,主频参数可支撑多轴联动插补运算的实时性要求,能够流畅运行主流开源3D打印固件,支持LCD断屏、TFT彩屏等多种人机交互屏幕的直接对接,无需额外增设转接模块即可完成屏幕供电与信号传输。板载集成6路步进电机驱动接口,可覆盖X/Y/Z三轴运动、双Z轴同步、多挤出头、送料机构等多轴扩展需求,每路驱动接口均预留了独立的SPI/UART通讯引脚,支持驱动电流参数的固件在线调节,无需手动拧动驱动模块上的电位器,可降低现场调试的操作复杂度。接口布局上,板卡边缘统一排布了绿色接线端子,分别对应热端加热、热床加热、温度传感器采集、限位开关信号输入、散热风扇控制等外设接线位,端子引脚定义遵循开源3D打印设备的通用接线规范,可直接替换同类型老款控制板完成设备升级,无需重新修改接线定义。

  从设计思路来看,板卡采用多层PCB布线设计,功率回路与信号回路做了分层隔离处理,大电流加热回路的走线做了加宽覆铜处理,可承载热床、热端大电流工作时的载流需求,减少长时间工作下的线路压降与发热问题。板载电容元件均采用耐温规格更高的型号,布置在驱动模块、功率回路周边的发热区域旁,可吸收回路中的尖峰电压,提升长时间连续打印工作的稳定性。驱动安装位采用排针直插设计,支持用户根据实际负载需求更换不同细分规格的步进驱动模块,无需对板卡做焊接修改,可适配42型步进电机的不同扭矩输出需求。板卡上预留了多组扩展通讯接口,可对接自动调平传感器、 filament断料检测模块、无线传输模块等扩展外设,满足设备功能升级的扩展需求。

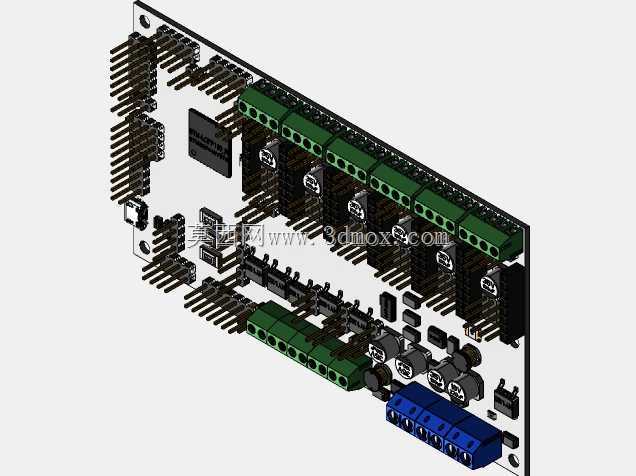

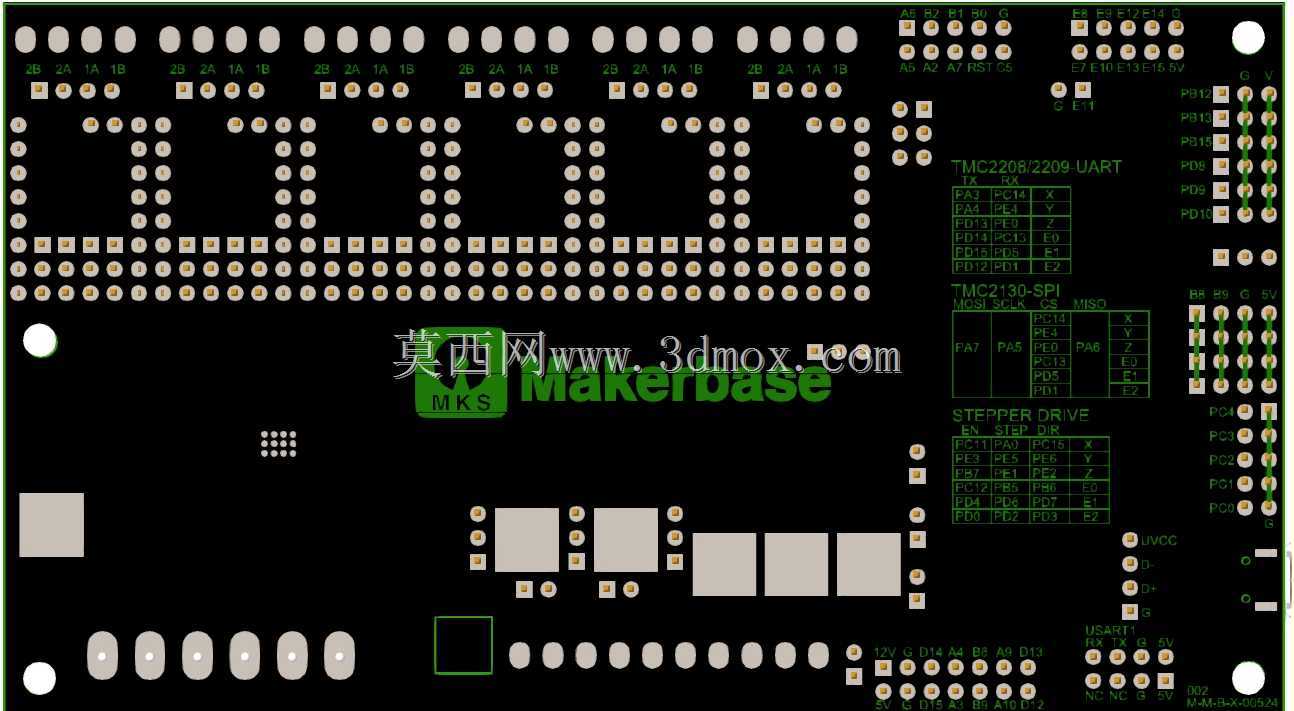

  从安装边界与外形尺寸来看,板卡整体采用矩形布局,安装孔位完全匹配老款RUMBA控制板的孔位间距,用户在替换升级时无需修改原有设备的电控箱安装位,可直接通过铜柱固定在原有安装位置。板卡上所有接线端子均朝向板卡外侧排布,接线完成后线束可顺着电控箱侧壁整理固定,不会与板卡上的发热元件、驱动模块产生干涉。驱动模块安装位预留了足够的散热空间,用户可在驱动模块上方加装散热片或小型散热风扇,避免长时间高负载打印下驱动模块出现过热丢步的问题。板卡上的USB通讯接口布置在板卡侧边,可直接连接上位机完成固件烧录与在线打印控制,接口位置不会与安装铜柱、周边线束产生插拔干涉。在实际设备装配过程中,需要注意板卡与电控箱金属壳体之间的绝缘处理,避免板卡背部焊点接触金属壳体造成短路,接线时需区分加热回路的正负极与传感器信号的引脚定义,避免接反造成元件损坏。
