Prusa设备LCD2004显示屏安装外壳

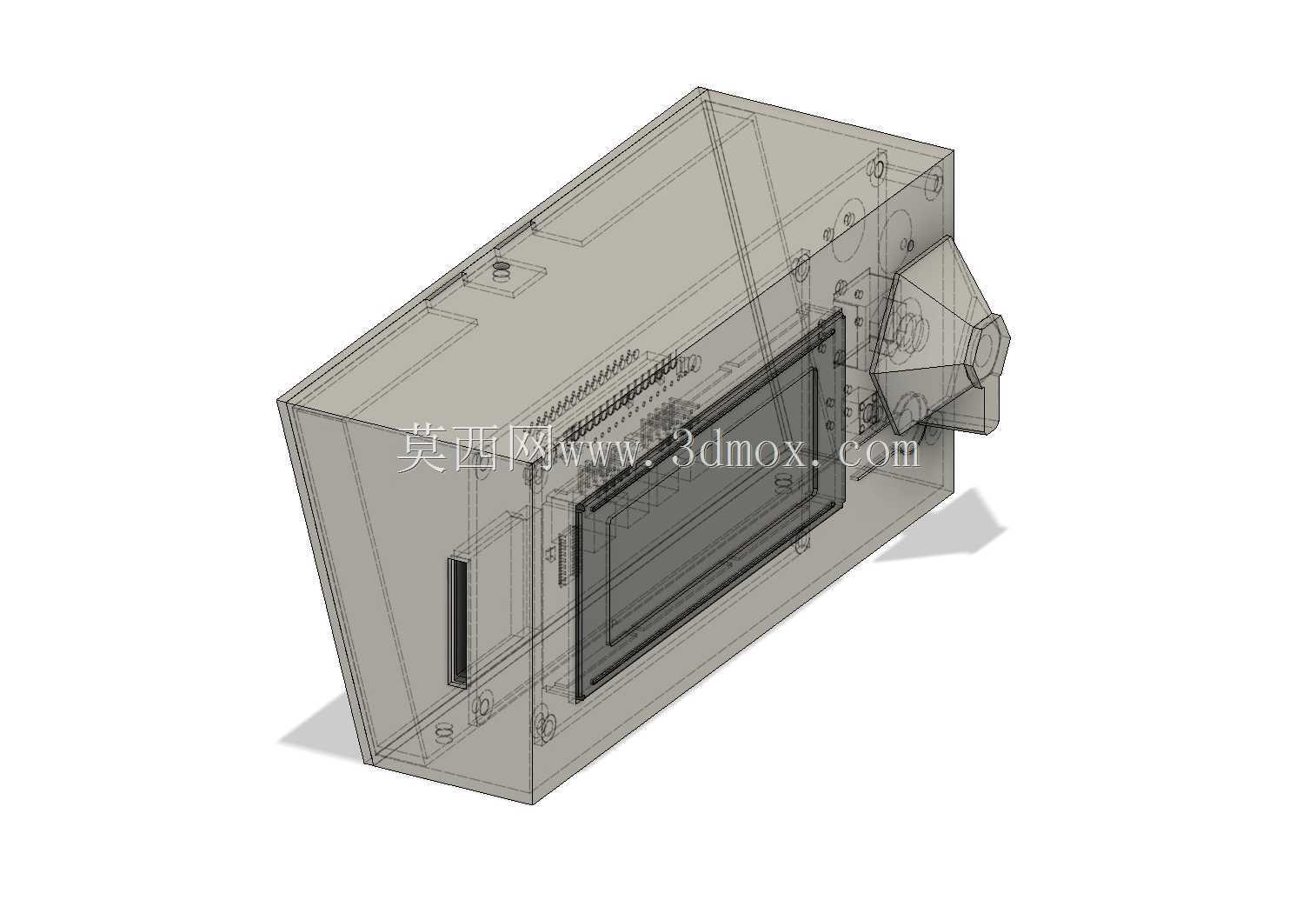

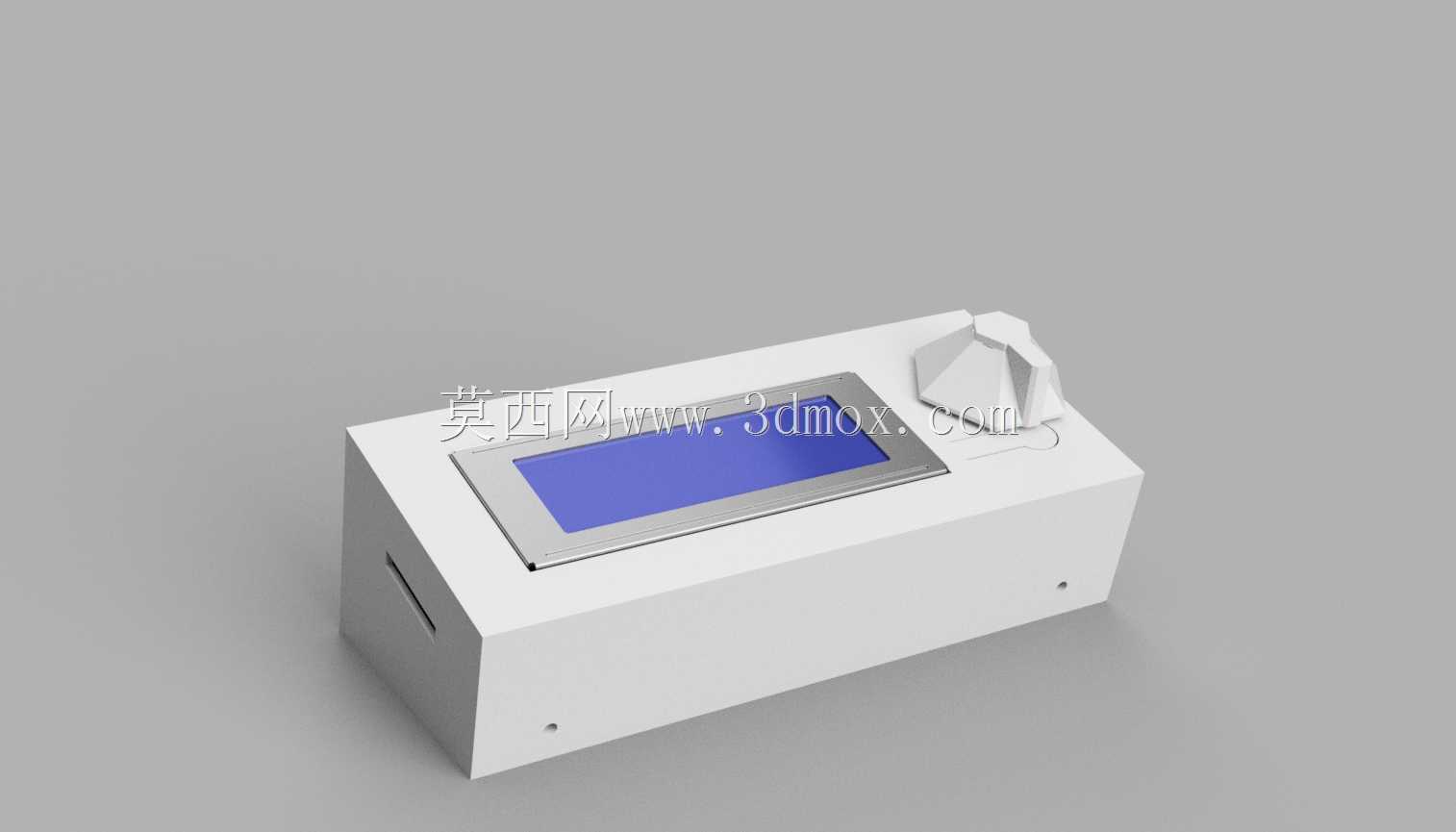

　　这款外壳是针对早期Ramps架构Prusa系列3D打印设备配套的LCD2004显示模块做的适配安装结构，在桌面级FDM设备的实操场景里，显示模块承担着设备参数读取、打印进程查看、手动操作指令输入的核心交互作用，裸露的模块不仅容易在设备调试、耗材更换过程中被磕碰损坏，排线接口处也容易积灰、被误碰导致接触不良，专门设计的外壳可以给显示模块提供完整的物理防护，同时规整设备前端的交互区域布局，让操作区域更符合日常使用的操作习惯。从结构设计的思路来看，整个壳体采用一体式长方体主体结构，没有多余的拼接缝隙，减少了装配时的零件数量，主体内腔的尺寸完全匹配LCD2004模块的实际外形，预留的屏幕开窗位置刚好对齐模块的液晶显示区域，边缘做了承托台阶，

　　屏幕装入后不会出现向内凹陷或者向外滑脱的问题，开窗周边的压边宽度控制在2mm，既可以压住屏幕的PCB边缘，又不会遮挡液晶显示的有效区域，保证参数、进度信息的完整显示。外壳侧面预留了编码器旋钮的安装位，位置刚好对应LCD2004配套的旋转编码器轴体伸出位置，旋钮安装后突出壳体表面的高度控制在12mm，操作时手指转动的行程舒适，不会因为突出过多被意外剐蹭改变参数，也不会因为突出过短导致转动操作打滑。壳体的侧壁预留了排线出口，位置在壳体后侧的左下角，排线从该位置引出后可以顺着设备的型材框架走线，不会和打印平台的运动行程产生干涉，出口处做了圆角过渡处理，避免排线长期使用过程中被锐边割破绝缘层。安装边界方面，

　　壳体底部预留了两个M3螺丝的安装孔位，孔位间距适配Prusa设备前端框架的标准安装孔距，可以直接用螺丝固定在设备的铝型材前端，不需要额外做打孔或者改装，壳体整体的宽度控制在120mm以内，高度40mm，深度60mm，安装后不会超出设备前端的整体轮廓，不会和打印过程中移动的X轴滑车、挤出机构产生运动干涉。壳体的顶部边缘做了1mm的倒角处理，既可以去除3D打印后的层纹锐边，也能在安装屏幕的时候起到导向作用，方便模块从上方顺利推入内腔。在实际使用场景中，这款外壳可以适配所有采用Ramps控制方案、搭载LCD2004显示模块的Reprap系列桌面3D打印设备，不管是早期的Prusa i3机型，还是玩家自行改装的同架构设备，

　　都可以直接安装使用，安装完成后显示模块的防护等级可以得到明显提升，日常操作时的交互手感也更加规整，不会出现模块晃动、排线外露杂乱的问题。壳体的壁厚统一设置为2mm，既可以保证足够的结构强度，安装螺丝的时候不会出现柱体开裂的问题，也不会因为壁厚过大导致打印耗时过长、耗材用量过多，符合桌面级3D打印配件的设计逻辑。旋钮位置的周边做了下沉式的让位设计，手指转动旋钮的时候不会被壳体表面剐蹭，操作的阻尼感完全由编码器本身提供，不会因为结构干涉导致旋钮转动卡滞。屏幕开窗的内侧做了0.5mm的定位凸点，屏幕装入后凸点会卡入PCB板的边缘缺口，不需要额外打胶就可以固定屏幕的位置，后期如果需要更换模块或者维修，只需要从后侧轻轻推出就可以拆解，维护十分方便。壳体后侧的排线出口宽度设置为10mm，足够容纳LCD2004模块的16Pin排线以及编码器的连接线，多根线束可以同时从出口引出，不会出现挤压线束导致线芯断裂的问题。
