导轨式开关电源SDR-120-240结构设计

项目分类:通用机械零部件 发布时间:2024-06-20 ID:755941
  • 导轨式开关电源SDR-120-240结构设计
  • 导轨式开关电源SDR-120-240结构设计
  • 导轨式开关电源SDR-120-240结构设计
  • 导轨式开关电源SDR-120-240结构设计

  这款导轨式开关电源的三维结构设计,完全围绕工业现场控制柜内的实际安装使用需求展开,在做结构方案阶段就优先考虑了DIN标准导轨的安装适配性,整体壳体采用长方体规整造型,宽度方向做了多档位尺寸适配,能直接卡装在控制柜内通用的35mm标准导轨上,不需要额外打孔制作安装支架,能大幅缩减现场电气装配的工时。从实际应用场景来看,这类电源主要给工业现场的PLC控制模块、传感器组、小型执行机构、现场总线通讯模块提供稳定的直流供电,在自动化生产线控制柜、成套配电设备、小型单机设备的电气仓内都有极高的使用占比,设计时特意将输入输出接线端子排布在壳体上下两端的正面位置,接线操作时不需要拆除周边相邻的电气元件,正面预留的接线操作空间刚好能满足常规螺丝刀的操作角度,不会出现端子被相邻元件遮挡无法接线的问题。

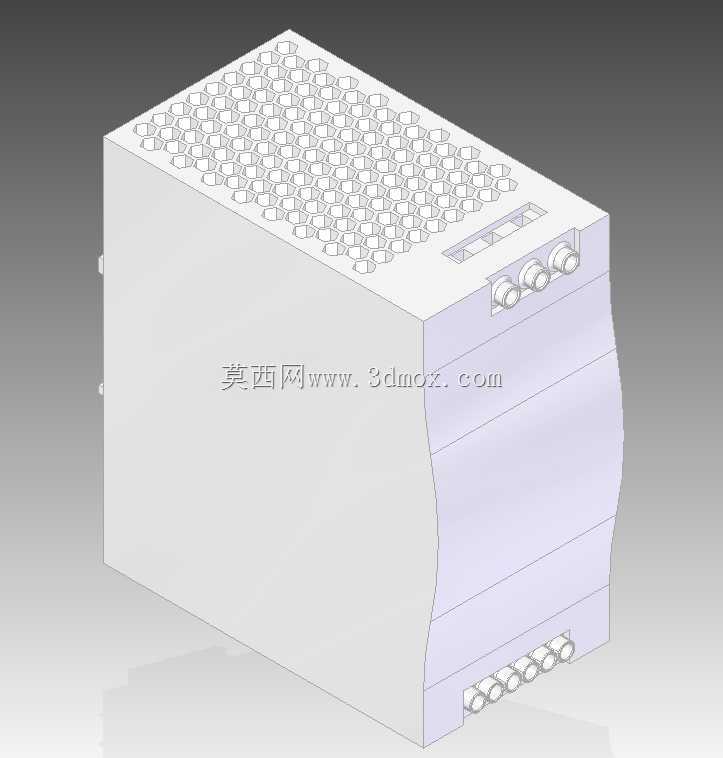

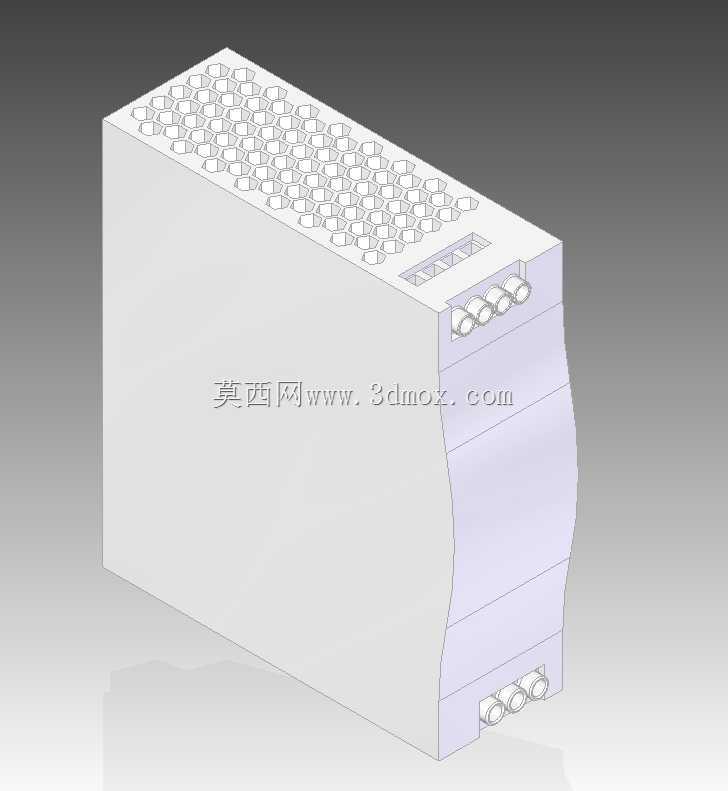

  壳体表面的散热格栅采用矩阵式排布设计,格栅的开孔尺寸经过反复校核,既保证了内部功率器件工作时的自然对流散热效率,又能阻挡现场较大尺寸的金属碎屑、灰尘直接落入电源内部造成短路风险,格栅的凸起高度做了统一控制,不会因为突出壳体过多占用柜内的走线空间。壳体侧面做了阶梯式的凹凸加强筋结构,在不增加壳体壁厚的前提下提升了整体结构强度,就算在运输或者安装过程中受到侧面挤压,也不会出现壳体变形挤压内部PCB板导致元件虚焊的问题。

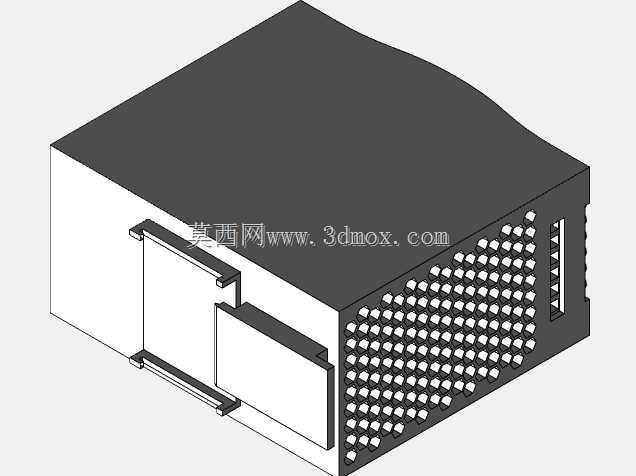

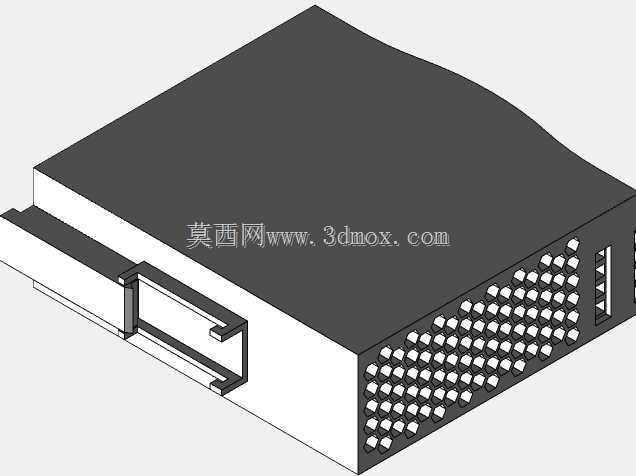

  做内部结构排布时,将发热量大的功率器件紧贴壳体背面的导热面安装,导热面和壳体之间预留了导热硅胶片的安装间隙,能把器件工作产生的热量快速传导到金属壳体上向外散出,避免内部热量堆积导致器件寿命缩短。输入输出端子之间做了凸起的隔离筋,满足电气安规的爬电距离要求,就算现场接线时导线铜丝有外露,也不会出现输入输出端短路的风险。导轨卡扣结构设计在壳体背面的居中位置,卡扣的弹性行程经过调试,卡装到导轨上之后不会出现左右晃动的情况,拆卸时只需要用螺丝刀撬动卡扣的解锁拨片就能快速把电源从导轨上取下,不需要大幅度挪动周边已经接好线的其他元件。

  在安装边界的尺寸控制上,壳体的深度尺寸做了优化,能适配市面上绝大多数深度在150mm以上的标准控制柜,安装完成后电源正面和控制柜柜门之间预留了足够的走线空间,不会出现柜门关闭时挤压到端子上接线的问题。壳体上下两端预留了标签粘贴的平整区域,方便现场运维人员标注电源的输出回路、供电对象信息,不会因为表面有格栅或者加强筋导致标签粘贴不牢。接线端子的螺丝采用防脱落设计,拧到最大开度时螺丝不会从端子座上掉出,避免现场装配时螺丝掉落进柜内造成电气短路隐患。

  从结构建模的细节来看,所有的卡扣、安装孔位、端子位置都和实际量产的产品尺寸完全一致,导入到电气柜三维布局模型中时,可以直接用来做干涉检查,提前预判柜内元件排布、走线空间是否存在冲突,不需要后期装配时再临时调整元件位置。壳体的拼接缝隙做了均匀化处理,上下盖的配合间隙控制在0.2mm以内,既满足装配的公差要求,又不会出现缝隙过大影响外观或者防尘效果的问题。电源两端的接线端子标识区域做了下沉设计,印刷的端子标识不会因为长期摩擦出现脱落模糊的情况,方便现场运维人员快速识别接线定义,减少接错线的概率。
