20规格线性导轨配套滑块随动组件

　　在数控加工设备、线性执行机构的传动系统搭建中，线性导轨副是决定运动精度、负载承载能力与运行平稳性的核心部件，本次的20规格导轨随动组件，就是针对中小负载直线传动场景设计的标准化配套结构。从实际应用场景来看，这类导轨组件广泛适配桌面型数控铣床、小型自动化移栽机构、单轴线性执行器、3D打印设备运动轴、检测设备位移平台等需要精准直线导向的工位，尤其适合安装空间紧凑、对运动顺滑度有较高要求的传动链路。

　　从功能特性上看，该组件的滑块部分采用四方型加长本体设计，相比同规格短型滑块拥有更长的滚珠接触行程，侧向与垂直方向的抗倾覆力矩能力更强，能够承受一定的偏载工况，避免设备运行过程中滑块出现卡滞、爬行问题。滑块端面集成了内置式油嘴，可在设备日常维护时直接加注润滑脂，无需拆解滑块防尘结构，润滑通道直接连通滚珠循环回路，能保证长期运行下滚动体与滚道之间的油膜完整性，降低磨损速率。滑块两侧配备了接触式防尘刮屑片，能够在滑块沿导轨往复运动时，刮除导轨表面附着的切屑、粉尘、冷却液残留，避免硬质杂质进入滚道造成滚道点蚀、滚珠卡损，适配车间加工环境下的长期使用需求。

　　在设计思路上，该组件遵循通用线性导轨的互换性设计原则，导轨截面为20mm规格标准四方轮廓，滚道采用哥特式圆弧结构，滚珠与滚道的接触角设置为45度，四个方向的额定负载能力保持一致，方便设计人员在水平、垂直、倒挂等不同安装姿态下进行负载校核，无需额外修正负载系数。滑块上的安装孔采用沉头孔设计，可直接使用内六角螺栓从滑块顶面锁紧到设备安装台面上，安装孔的孔位间距符合行业通用安装尺寸规范，能够直接替换同规格的其他品牌标准滑块，降低设备改造成本。导轨部分的安装孔为等间距沉孔设计，可从导轨背面穿入螺栓锁紧到设备基座上，导轨两端可根据实际行程需求裁切，也可拼接加长以适配长行程传动场景。

　　从安装边界与尺寸参数来看，该组件的导轨截面宽度为20mm，滑块本体宽度、高度均匹配20规格导轨的标准安装尺寸，滑块顶面到导轨底面的总高度符合通用安装尺寸链要求，设计人员在进行设备结构设计时，可直接将该组件的安装尺寸纳入整体尺寸链计算，无需额外调整安装基面的高度差。滑块的侧向安装基准面与导轨侧向基准面的平行度控制在微米级，安装时只需将两个基准面贴合设备基座的定位面锁紧，即可保证运动方向的直线度，无需反复调整打表，能够大幅缩短设备的装配调试周期。需要注意的是，安装时需保证基座安装面的平面度符合要求，避免基座变形导致导轨弯曲，影响滑块运行顺滑度，若在垂直安装场景下使用，需额外增加滑块的防坠落限位结构，避免意外断电时滑块下滑造成设备损坏或人员安全隐患。

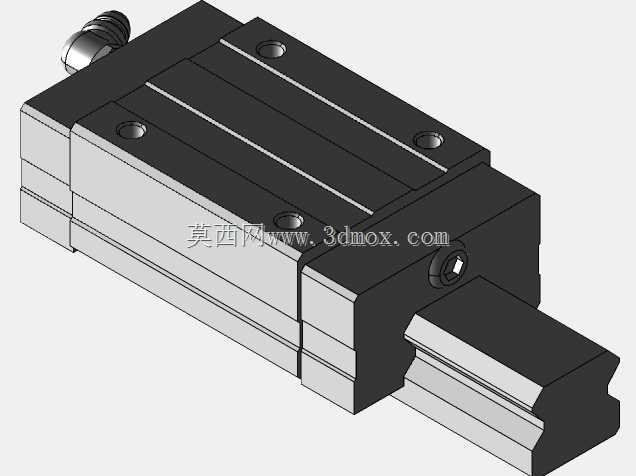

　　在实际选型过程中，设计人员需要根据传动链路的总负载、运行速度、加速度、行程长度来校核该组件的额定动负载、静负载以及寿命，确保在设备全生命周期内导轨副的精度保持性满足使用要求。对于有洁净室使用需求的场景，还可在滑块外侧加装额外的防尘罩，避免润滑脂挥发污染洁净环境；对于高速运行场景，可选用带金属保持架的滑块变体，降低滚珠循环过程中的噪音与发热。该组件的三维模型完整还原了滑块内部的滚珠循环路径、油嘴结构、安装孔位以及导轨的截面轮廓，设计人员可直接将模型导入装配体中进行干涉检查、安装孔位匹配、运动仿真验证，无需重新测绘建模，能够有效缩短设备研发阶段的设计周期，避免因建模尺寸误差导致的装配干涉问题。
