步进电机驱动芯片配套铝制散热结构

　　在桌面级FDM3D打印设备的运动控制单元中，步进电机驱动芯片长期处于高频脉冲输出的工作状态，尤其是驱动42及以上规格步进电机时，芯片持续通过大电流会产生大量焦耳热，若热量无法及时导出，会触发芯片过温保护，导致电机丢步、打印层纹偏移，严重时甚至会烧毁驱动芯片，造成整台设备停机。这款配套LV8729驱动芯片的铝制散热结构，正是针对这类桌面运动控制场景的散热需求设计，能够在紧凑的安装空间内完成热量的快速扩散，保障驱动芯片长时间稳定运行。

　　从实际安装边界来看，这款散热结构完全匹配LV8729驱动芯片的表面贴装尺寸，底部平整接触面能够完全覆盖芯片的塑封顶面，无需额外裁剪导热垫即可完成装配，散热结构侧边预留的半圆缺口，刚好避开驱动板上的插针焊点与周边贴片电容、电阻元件，不会和板上其他电子元器件产生装配干涉，安装时仅需在接触面涂抹薄层导热硅脂或者粘贴固定厚度的导热双面胶，即可将散热结构牢固固定在芯片表面，不需要额外增加固定支架，不会占用驱动板周边的额外布线空间，适配绝大多数开源3D打印机的驱动板安装位，也可用于同封装规格的其他大电流步进驱动芯片散热。

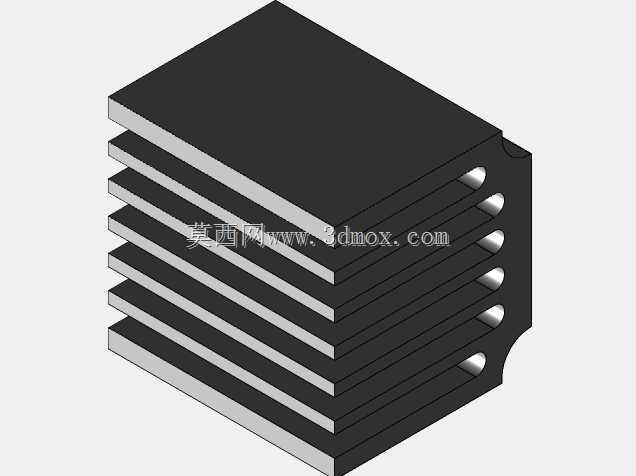

　　结构设计上采用了多鳍片平行排布的方案，鳍片之间保持均匀的等间距间隙，既能够保证自然对流状态下空气可以顺畅流过鳍片间隙，带走鳍片表面蓄积的热量，又不会因为鳍片间距过小导致积灰堵塞风道，长期使用也不需要频繁清理散热缝隙。整体采用纯铝一体裁切成型，没有拼接焊缝或者额外的组装结构，铝材质本身的导热系数能够满足小功率驱动芯片的热传导需求，一体结构也避免了拼接界面产生的热阻，热量从底部接触面传导到每一片鳍片的路径长度一致，不会出现局部热量蓄积的问题。鳍片的厚度经过优化，在保证整体结构强度的前提下尽可能增加鳍片数量，扩大和空气的接触换热面积，同时控制整体重量，不会因为散热结构过重导致芯片塑封壳在设备运行振动中出现开裂，也不会对驱动板产生额外的负重压力。

　　实际使用场景中，这类散热结构不需要搭配强制风冷风扇，依靠自然对流即可将满负载运行的LV8729芯片表面温度控制在合理区间，能够满足常规桌面3D打印机连续数十小时打印的散热需求，在封闭机箱的高温内部环境中，也能够维持稳定的散热效率，避免驱动芯片因为环境温度叠加自身发热出现过温降流。除了3D打印机的驱动板之外，这款散热结构也可用于小型数控雕刻机、桌面级机械臂的步进驱动单元，以及其他采用同封装大电流驱动芯片的运动控制板卡，只要安装空间匹配、发热功率在散热结构的热负载承载范围内，都可以直接选用，不需要重新开模定制散热件，能够缩短小型自动化设备的研发选型周期，降低小批量设备生产的配件采购成本。

　　从建模细节来看，这款散热结构的所有棱边都做了微小的倒角处理，没有尖锐的毛刺边角，装配过程中不会划伤操作人员的手指，也不会刮破驱动板周边的导线绝缘层，底部接触面的平面度控制在合理公差范围内，和芯片表面贴合时不会出现局部空隙，保证导热界面材料能够均匀填充接触间隙，最大化热传导效率。侧边的半圆定位缺口除了避让元件之外，也可以在点胶固定时作为溢胶槽，多余的导热胶会流入缺口位置，不会挤压到周边的贴片元件，提升装配的良品率。整体结构没有复杂的曲面或者特殊工艺特征，采用常规的铝型材裁切工艺即可批量生产，加工成本低，量产一致性好，适合作为标准配件搭配驱动板批量出货。
