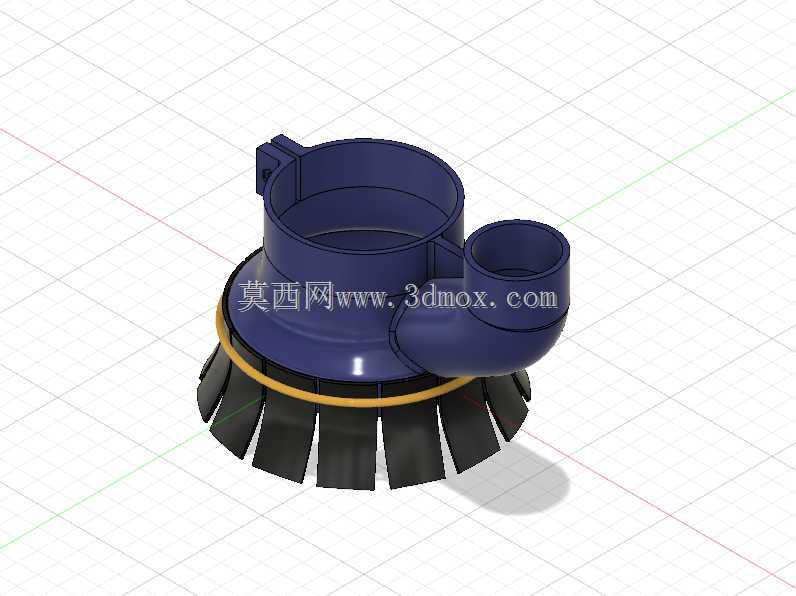

适配65mm机身CNC修边机的集尘防护靴结构

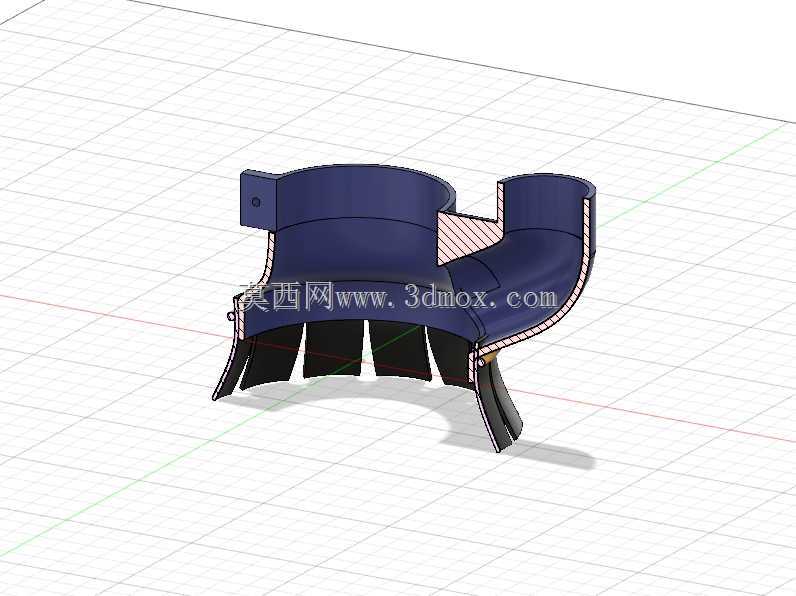

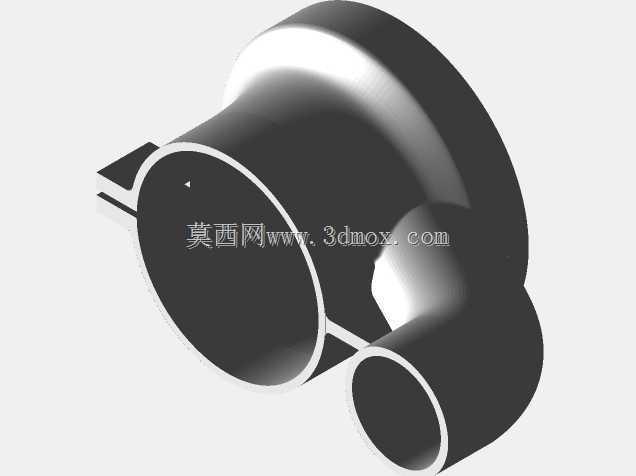

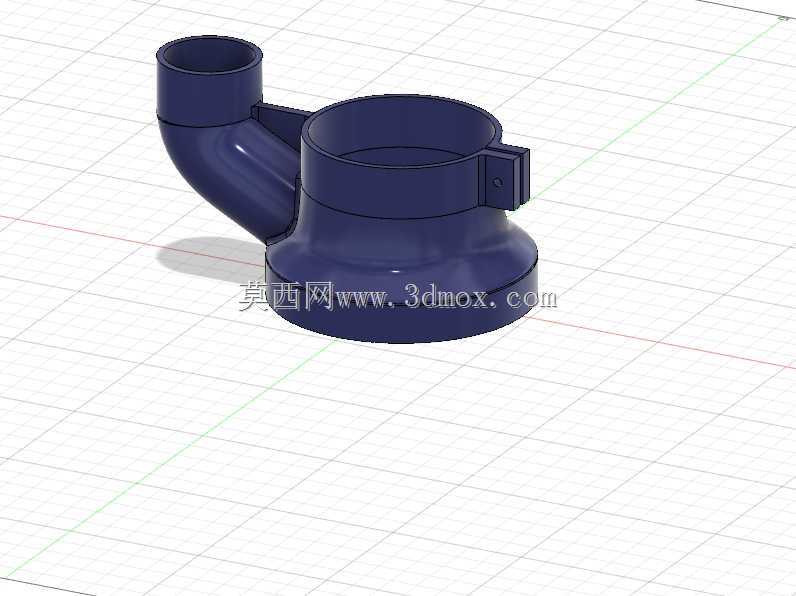

　　在木工CNC铣削、现场修边作业场景里，手持修边机（即行业俗称的小锣机、路由器）作业时的木屑飞溅问题，一直是影响操作视线、污染作业环境、加速导轨与刀具磨损的核心痛点，这款适配65mm机身直径的防尘集尘靴，就是针对这类手持铣削设备的作业痛点开发的配套功能部件。从实际安装边界来看，这款部件的上部抱箍内径严格匹配65mm的机身夹持直径，抱箍侧边预留了快装卡扣的让位槽，不需要额外打孔或者加装转接件，就能直接卡装在Makita RT0700C、RT701C这类主流65mm直径机身的修边机上，安装后抱箍与机身的同轴度公差控制在0.2mm以内，不会因为偏心导致下方刷圈与加工面的接触压力不均。从功能设计逻辑上，部件主体采用上窄下宽的锥形导流腔结构，

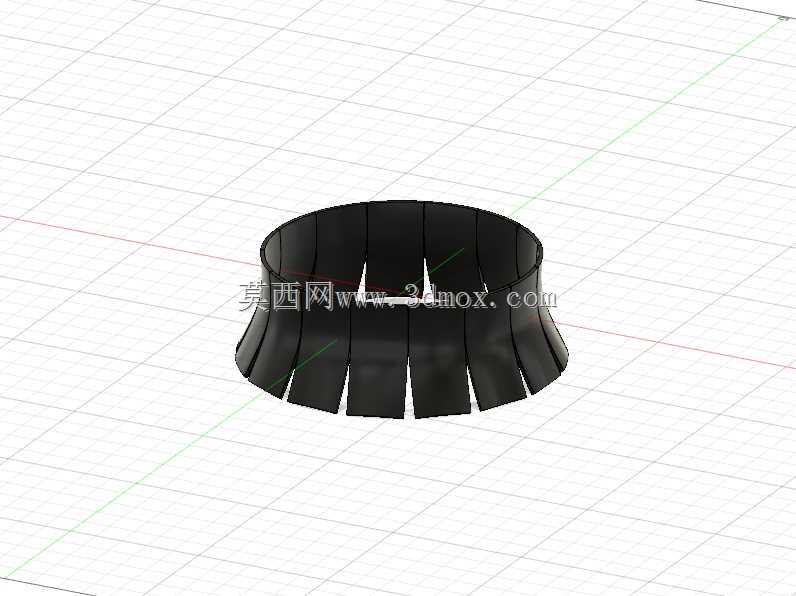

　　侧置的吸尘接口采用标准32mm外径的圆管接口，能够直接匹配市面绝大多数工业集尘器、家用吸尘器的吸尘软管，作业时铣刀切削产生的木屑会被下方刷圈围挡在密闭腔体内，顺着导流腔的气流方向直接被侧口的负压气流抽走，不会出现木屑从刷圈缝隙飞溅到操作人员面部、或者散落在加工台面难以清理的问题。下方的围挡刷片采用分段式独立排布结构，每片刷片都预留了10mm的上下浮动余量，当加工面存在轻微不平整、或者操作人员手持设备推进时存在角度倾斜时，刷片能够始终贴合加工表面，不会因为局部抬升出现漏尘缝隙，同时分段式结构不会像整圈橡胶围挡那样，在设备走弧线、或者靠模加工时因为摩擦力过大出现卡滞、蹭花工件表面的问题。在实际作业场景中，

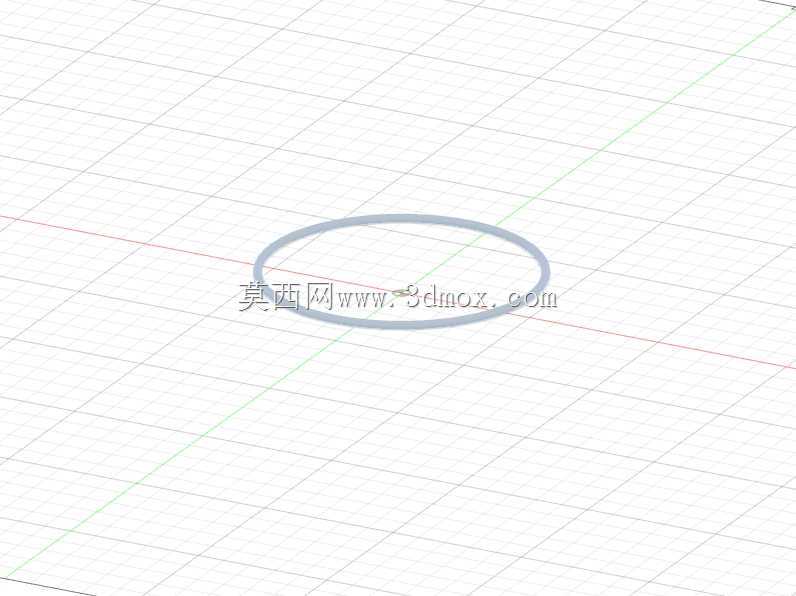

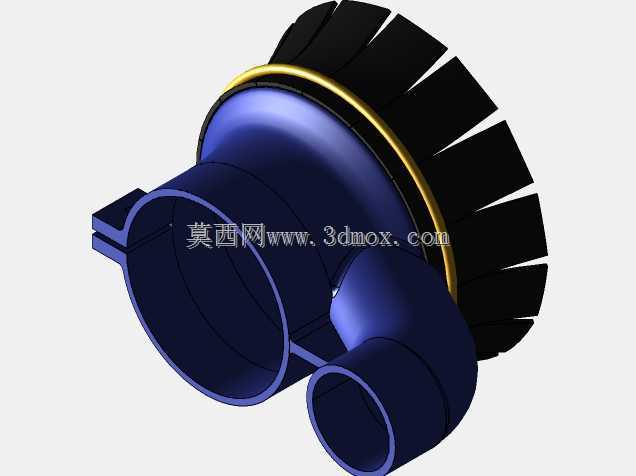

　　这款部件既可以用于CNC工作台面上的固定修边作业，也能适配现场安装、木工装修时的手持移动铣削作业，比如板材封边修边、开槽、开榫、异形轮廓铣削等工况，都能通过这个集尘靴实现90%以上的木屑收集率，大幅减少作业后的清理工作量，同时避免木屑进入修边机的机身调节缝隙，延长设备的调节旋钮、深度锁定结构的使用寿命。从结构设计的细节来看，上部抱箍与下部导流腔之间设置了一圈环形的加强筋，既能够提升抱箍的夹持强度，避免设备高频振动时集尘靴出现松脱移位，也能作为刷片的安装定位基准，刷片通过卡槽嵌入的方式固定在加强筋下方的安装槽内，刷片磨损后可以单独拆卸更换，不需要整体更换整个集尘靴，降低长期使用的耗材成本。侧置的吸尘接口采用15度的斜向上设计，

　　这个角度是经过多轮作业测试优化的，既能够避免吸尘软管弯折后挡住操作人员的视线，也能让腔体内的气流形成稳定的螺旋上升流场，不会出现木屑在腔体内打转堆积、堵在吸尘口的问题，同时接口位置避开了机身的深度调节旋钮、开关操作区域，安装后不会影响设备的正常操作调节。需要注意的是，这款部件的安装定位面是修边机的机身圆柱面，安装时需要将抱箍的下沿与机身的刀头伸出基准面保持固定的距离，确保刷片自然下垂时，刷片末端刚好接触加工表面，既不会因为安装位置过低导致刷片过度压缩增大推进阻力，也不会因为安装位置过高导致刷片与加工面存在缝隙影响集尘效果。针对不同的加工深度需求，这款集尘靴的抱箍支持上下滑动调节，调节到合适位置后通过抱箍侧边的锁紧卡扣就能完成固定，不需要额外的工具辅助，能够适配1-20mm铣削深度的作业需求，覆盖了修边机绝大多数的常规加工工况。
