GoPro运动相机1/4螺口三脚固定支架

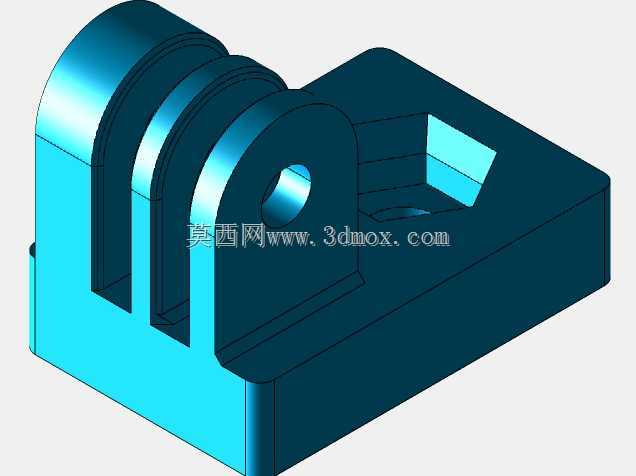

　　这款三脚固定支架主要适配GoPro系列运动相机的外接安装需求，在户外骑行、极限运动记录、固定机位延时拍摄、车载监控补位等场景中承担相机与承载面的刚性连接作用，区别于常见的柔性绑带、吸盘类固定结构，该支架采用一体式硬质结构设计，能在高振动、大温差的户外工况下保持安装位的稳定性，避免拍摄画面出现抖动偏移甚至相机脱落的问题。从结构设计逻辑来看，支架整体采用一体化切削成型的构型思路，主体分为两个功能区段：一侧是带同轴铰接孔的双夹片式连接端，夹片之间预留标准间隙，可直接卡入GoPro相机底部的标准连接耳位，铰接孔的孔径匹配通用的M5锁紧螺栓规格，穿入螺栓后可通过螺母锁紧实现相机俯仰角度的无级调节，

　　调节到位后依靠夹片与相机连接耳的端面摩擦力锁止角度，无需额外增加齿盘定位结构，既简化了零件数量，也能在频繁调整角度的使用场景下减少磨损卡滞的概率。另一侧是带1/4英寸标准螺孔的安装基座，基座底部为平整安装面，可直接贴合在平面承载物上，基座上的沉头孔位可穿入M4规格的固定螺丝，将支架整体锁固在头盔侧面、自行车把立转接板、无人机挂载平台、桌面固定架等各类承载结构上，1/4螺孔的深度符合摄影配件的通用标准，既可以直接拧入带1/4螺柱的快装板，也能反向穿入螺丝连接其他扩展配件，实现多场景的适配性。从安装边界尺寸来看，夹片连接端的总厚度控制在12mm以内，夹片之间的间隙为3.2mm，刚好匹配GoPro原厂连接耳的厚度，

　　不会出现间隙过大导致的旷量，也不会因为间隙过小无法卡入的问题；铰接孔的中心距离基座安装面的高度为18mm，当相机调整到最大俯角时，相机底部不会与基座表面发生干涉，预留了足够的转动空间；基座整体的长宽尺寸为32mm*28mm，安装孔的中心距为24mm，这个尺寸既保证了安装后的支撑稳定性，不会因为基座过小导致受力后倾斜，也不会因为体积过大占用过多安装空间，在狭窄的头盔侧面、车把狭小安装位上也能顺利布置。结构细节上，夹片与基座的连接位置做了大圆角过渡处理，避免应力集中导致的断裂问题，在户外低温环境下使用时，圆角过渡的结构能比直角结构承受更大的冲击载荷，比如运动过程中意外磕碰时，应力会沿着圆角均匀分散，不会在直角位置出现应力断裂；

　　基座上的1/4螺孔周边做了局部加厚处理，因为螺孔位置是主要的受力点，频繁拆装螺丝或者相机受到侧向冲击力时，加厚的结构能避免螺孔滑牙或者基座开裂；夹片的铰接孔位置做了0.2mm的倒角处理，穿入锁紧螺栓时不会因为孔口的毛刺导致螺栓卡滞，也能减少螺栓与孔口的磨损，提升反复拆装的使用寿命。实际使用中，这款支架的刚性表现优于常见的塑料注塑支架，整体结构没有拼接缝隙，不会因为长期户外使用出现塑料老化、拼接位松动的问题，在山地越野、高速骑行等高振动场景下，支架的固有频率避开了常见的振动频段，不会出现共振导致的画面模糊问题；角度调节的阻尼感均匀，锁紧后能承受1kg以内的侧向载荷，除了适配GoPro相机外，也能适配其他带同款连接耳的小型运动相机、补光灯、小型录音设备等，扩展使用场景。设计过程中也充分考虑了加工工艺性，整体结构没有倒扣、深腔等难加工的特征，不管是采用CNC切削加工还是3D打印制作，都能一次成型，不需要额外的支撑结构或者二次加工，夹片之间的槽宽均匀，加工时刀具可以一次走刀完成，减少加工工序，降低制作成本；所有的棱边都做了0.3mm的倒角处理，没有尖锐的边角，安装使用时不会划伤手部或者刮坏相机的外壳表面，细节处理符合户外摄影配件的使用需求。
