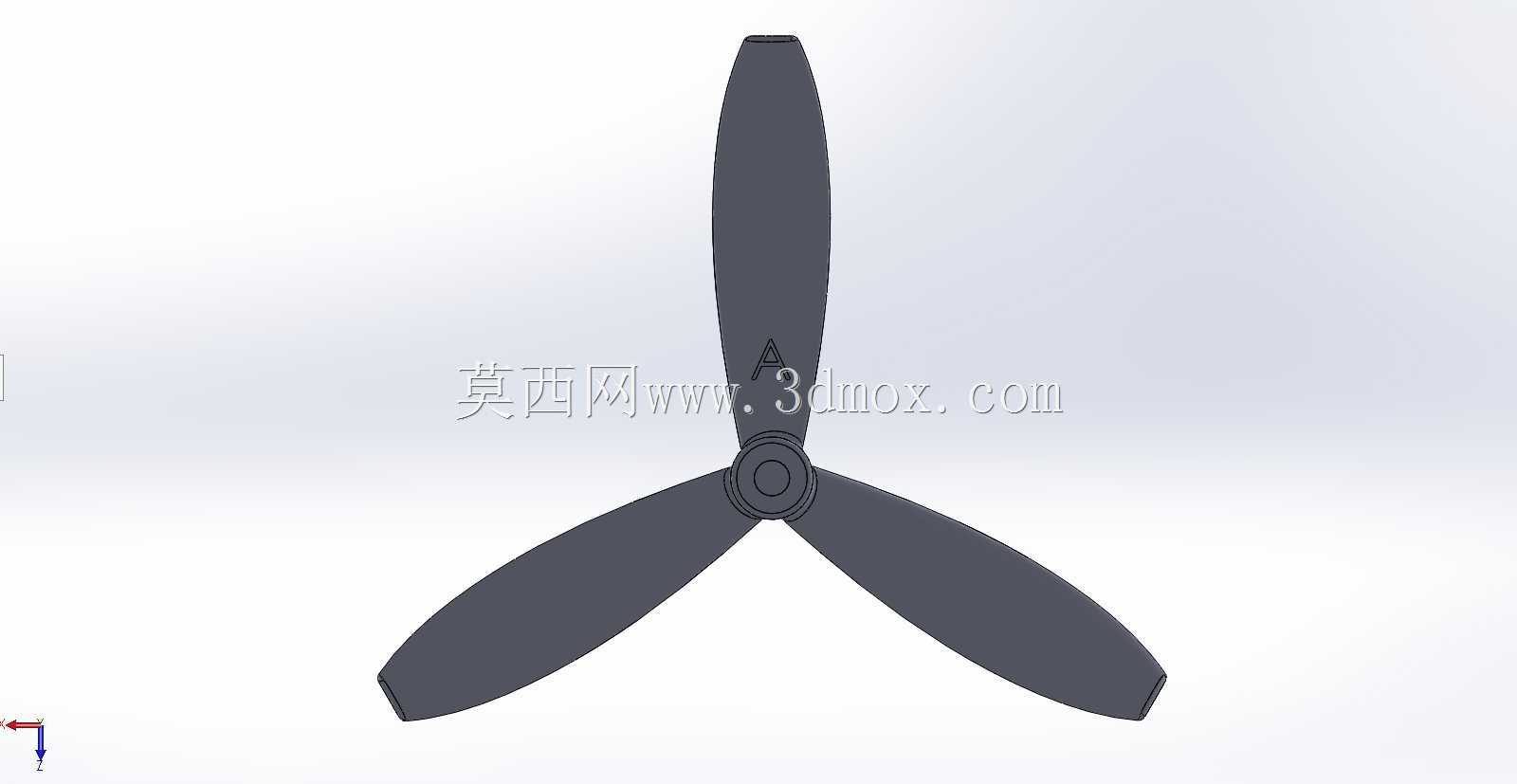

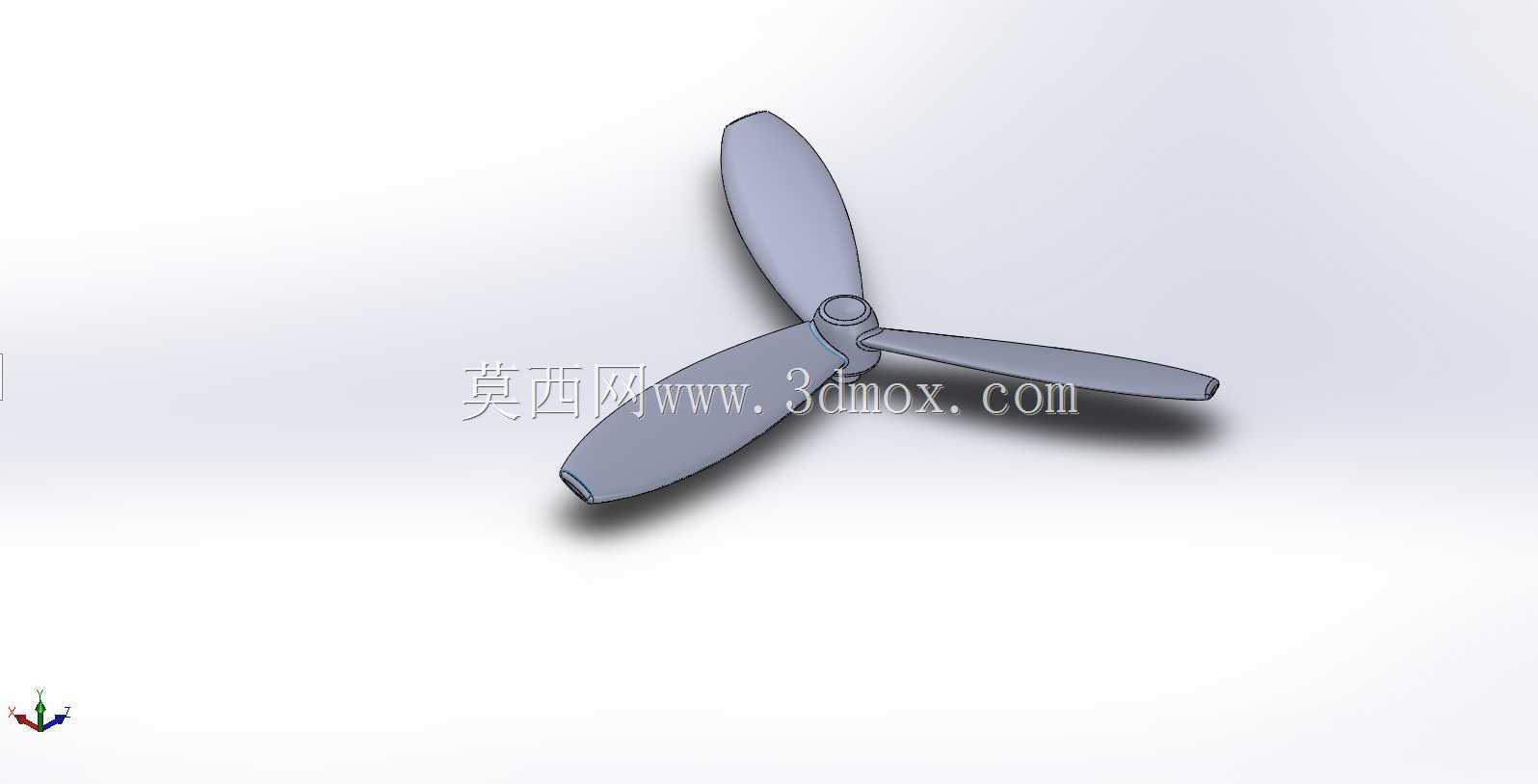

三叶式无人机动力螺旋桨结构设计

　　在消费级及工业级多旋翼无人机的动力系统架构中，螺旋桨作为直接将电机输出扭矩转化为气动升力与推进力的核心执行部件，其结构设计合理性直接决定整机的悬停稳定性、续航时长、载荷能力以及飞行姿态响应速度。这款三叶式螺旋桨的设计，首先围绕小型多旋翼无人机的实际作业场景展开，日常作业中这类螺旋桨需要适配低空航拍、农林植保、电力巡检等多种工况，既要应对平稳悬停时的低转速气动效率需求，也要满足快速机动、抗风扰时的高转速推力输出要求，同时还要兼顾日常起降、轻微擦碰时的结构抗损能力。

　　从功能特性来看，三叶布局相较于同尺寸两叶桨，在相同电机转速下能够提供更均匀的推力输出，气动载荷波动更小，能有效降低旋翼转动带来的机身振动，这对于搭载高清航拍云台、精密检测传感器的无人机来说尤为关键，可减少振动对成像质量、传感器采集精度的干扰。叶片采用翼型截面设计，从叶根到叶尖的弦长、扭转角呈连续渐变分布，叶根位置与电机输出轴的安装座做了加厚过渡处理，避免高速转动时应力集中导致的根部断裂问题，安装座中心设置标准定位孔，周边配套对称的紧固卡位，能够适配市面上主流小型无刷电机的输出轴安装尺寸，安装时无需额外定制转接件，对位后即可通过压盖或自紧螺母完成固定，安装边界适配常规12-16寸轴距的多旋翼无人机机架，不会与机臂、起落架产生运动干涉。

　　设计过程中首先要平衡气动效率与结构强度的矛盾，叶片整体采用薄壁曲面构型，在保证翼型气动外形精度的前提下，对叶片内部做了等强度的壁厚梯度设计，叶尖位置壁厚较薄以降低转动惯量，提升电机的响应速度，叶根位置逐步增加壁厚，配合安装座的加强筋结构，能够承受高速转动时的离心力与气动交变载荷，避免长时间飞行后出现叶片形变、疲劳断裂的问题。叶片的扭转角经过多轮气动仿真校准，在常用工作转速区间内，能够让叶片各个展向位置的攻角保持在合理升阻比范围内，减少气流分离带来的能量损失，同时叶尖位置做了小幅的后掠修型，能够降低叶尖涡流带来的气动噪声与效率损耗，在城市居民区等对噪声敏感的作业场景下，能有效降低无人机飞行的扰民影响。

　　实际装机使用时，这款螺旋桨需要严格区分正反桨的安装方向，同机臂对角位置的螺旋桨转动方向相反，以此抵消旋翼转动带来的反扭矩，保证机身姿态稳定。日常维护中，需要定期检查叶片表面是否有细微裂纹、形变，安装座的卡位是否出现磨损，一旦出现损伤需及时更换，避免高速转动时叶片断裂引发炸机事故。相较于两叶螺旋桨，三叶桨的单叶载荷更低，在相同起飞重量下，单叶承受的气动载荷更小，在遇到突发阵风、气流扰动时，推力输出的线性度更好，飞控系统的姿态调整难度更低，能够提升复杂气象条件下的飞行安全性。同时，三叶结构的转动惯量分布更均匀，电机加减速时的转速波动更小，在无人机做精准悬停、小范围位移调整时，姿态控制精度更高，适配对飞行稳定性要求较高的作业场景，比如低空测绘、精细巡检等任务中，能够保证飞行轨迹的平滑度，提升采集数据的质量。

　　在结构建模过程中，需要重点保证叶片曲面的光顺性，曲面之间的连续性要达到G2级别，避免出现曲面褶皱、拐点，否则实际生产出的螺旋桨会出现气动效率下降、振动增大的问题。安装座与叶片的过渡区域要做圆角处理，减少应力集中点，同时安装座的配合尺寸要严格按照电机输出轴的公差标准设计，保证配合间隙在合理范围内，既不会出现安装过紧导致的拆装困难，也不会因为间隙过大出现高速转动时的偏心振动问题。叶片的整体尺寸经过匹配计算，在适配额定KV值的无刷电机时，能够让电机工作在最佳效率区间，避免出现电机过载过热、或者动力冗余过大导致的续航浪费问题，兼顾推力输出与电能利用效率，适配常规锂电池供电的小型无人机动力系统。
