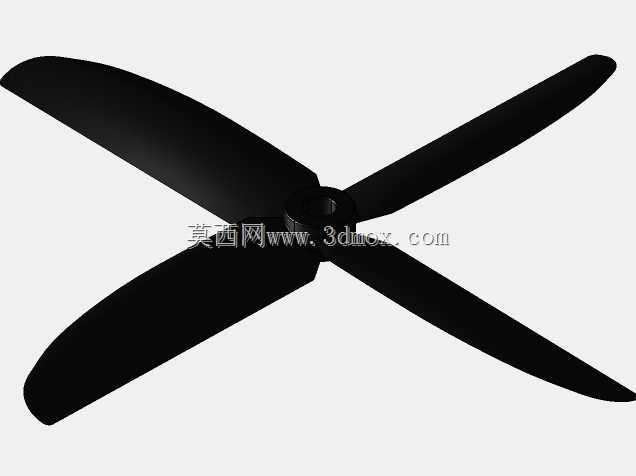

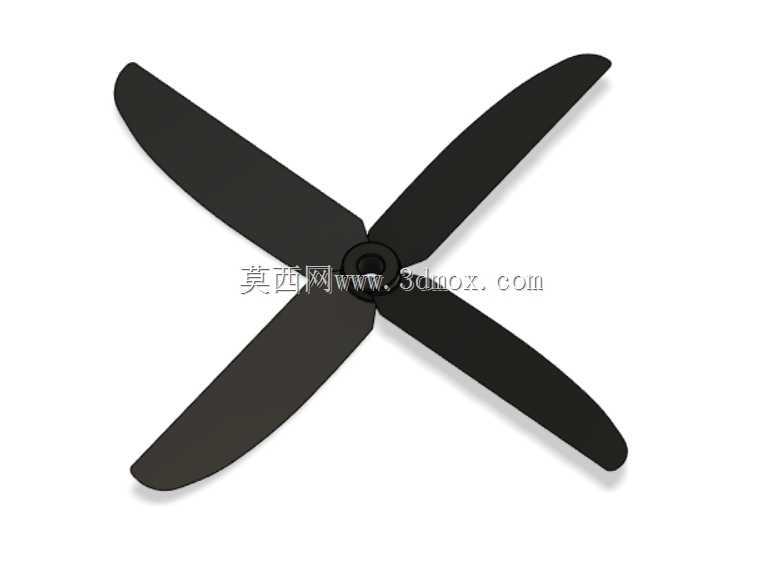

四叶4040规格无人机螺旋桨结构设计

　　桨根位置做了加厚过渡处理，直接与中心安装座一体衔接，中心安装孔位匹配主流微型无刷电机的输出轴规格，安装座的平面度控制在合理公差范围内，保证装配后桨叶的旋转平面与电机轴垂直，降低高速旋转时的动不平衡量。桨叶从根部到梢部做了连续的翼型扭转设计，根段安装角更大，保证旋转时根段不会因为线速度过低出现气流分离，梢段安装角逐步收小，匹配梢段更高的线速度，让整个桨叶展向的气流做功均匀，避免局部升力损失带来的效率下降，同时桨叶的前缘做了钝化处理，后缘保持合适的厚度梯度，既保证注塑成型时的熔体填充流畅性，也能降低飞行过程中前缘积尘、轻微碰撞带来的气动性能突变。尺寸边界上，这款旋翼的单桨直径为4英寸，也就是101.6mm，对应4040规格的螺距参数，这款四叶旋翼结构，主要适配小型穿越类无人机、UARCV竞赛类飞行平台的动力输出需求，在实际飞行场景中，旋翼作为动力系统直接对接空气做功的终端部件，其气动外形、结构强度直接决定飞行平台的推力输出效率、机动响应速度以及飞行过程中的振动控制水平。不同于常见的两叶旋翼构型，四叶布局的设计在相同桨盘直径限制下，能够在更低的单桨叶载荷下输出同等推力，尤其适合小轴距飞行平台在紧凑机臂布局下的动力匹配，避免大直径两叶桨带来的离地间隙不足、机臂干涉问题，在室内穿越飞行、小范围竞速场景下，更低的单桨叶线速度也能降低碰撞后的结构损坏概率，提升飞行平台的抗损表现。从结构设计逻辑来看，桨叶的翼型选取兼顾了低雷诺数下的气动效率与结构刚性，

　　桨盘平面的总直径控制在102mm以内，适配130到160mm轴距的小型飞行平台，安装时中心座的厚度为5mm，不会与电机顶部的锁桨螺母、机臂上的走线结构产生干涉，桨叶旋转时的扫掠区域距离机臂外缘的安全间隙可以控制在8mm以上，避免高速旋转时桨叶剐蹭机臂或者走线。在实际装机测试的匹配逻辑中，四叶构型的推力输出线性度更好，在飞控做PID参数整定时，动力响应的迟滞更小，尤其在做急停、横滚、偏航等大机动动作时，四叶桨的拉力变化梯度更平缓，不会出现两叶桨在大螺距输入下的拉力突跳问题，对于新手操控的练习机型、或者需要稳定悬停拍摄的微型航拍平台，这种构型的旋翼也能降低飞控的调节负担，提升飞行稳定性。结构强度方面，桨叶整体采用均匀壁厚设计，

　　壁厚控制在1.2mm到1.8mm之间，根段位置局部加厚到2.5mm，既保证高速旋转时的离心力承载能力，也不会因为重量过大增加电机的转动惯量，导致电机响应变慢。桨叶的重心位置经过布局优化，单片桨叶的重心落在展向35%到40%的位置，装配后整组旋翼的动平衡量控制在极小范围内，不需要额外粘贴平衡胶泥就能满足每分钟上万转的旋转要求，降低飞行过程中的高频振动，避免振动传递到飞控、摄像头等敏感部件，影响飞行姿态解算精度或者拍摄画面清晰度。在实际应用场景中，这类旋翼除了适配竞速类无人机，也可以用在小型室内巡检机器人、微型涵道动力平台、甚至是桌面级风洞的试验动力源，其对称的四叶布局在旋转时的气流扰动更均匀，不会出现两叶桨的周期性气流脉动，

　　对于需要稳定下洗气流的场景，比如小型气流试验、微型悬浮装置的动力匹配，也能提供更稳定的气流输出。设计过程中也充分考虑了批量生产的工艺性，整个桨叶的脱模斜度控制在1.5度以上，没有倒扣结构，不需要复杂的抽芯模具就能完成注塑生产，桨叶表面的流线型曲面全部采用G2连续过渡，既保证气动性能，也能降低模具加工的难度，减少量产时的表面瑕疵。安装接口的通用性设计，让这款旋翼可以适配市面上绝大多数1103、1104、1105规格的微型无刷电机，不需要额外的转接件，锁桨方式既可以用电机自带的尼龙螺母锁紧，也可以搭配快拆桨座使用，满足不同场景下的拆装效率需求。在气动性能的取舍上，这款旋翼没有盲目追求最高的推力效率，而是在效率、强度、噪音三者之间做了平衡，梢部的小翼型设计能够降低翼尖涡流的强度，减少旋转时的气动噪音，在室内飞行场景下不会产生过于尖锐的噪音，提升使用体验，同时翼尖的修型也能减少涡流带来的诱导阻力，进一步提升动力利用效率，延长相同电池容量下的飞行续航时间。
