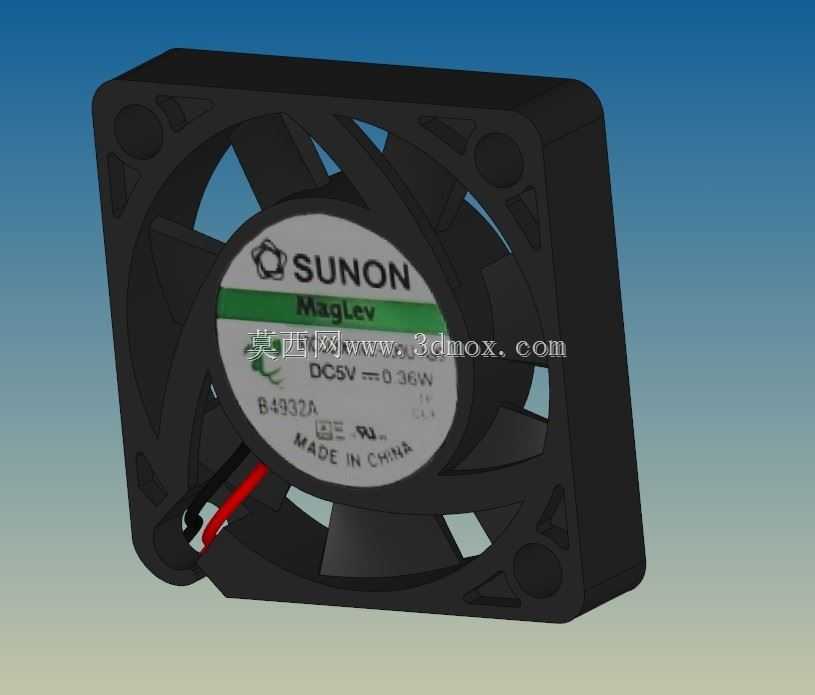

30x30x6规格直流轴流散热风扇结构

　　在紧凑型电子设备、工控板卡、小型电源模块的热设计环节里，小尺寸轴流直流风扇的选型与结构匹配，往往是决定整机长期运行可靠性的核心细节之一，这款30mm见方、厚度6mm的直流轴流风扇，正是面向高安装密度场景开发的通风散热部件。从实际工程应用来看，这类小尺寸风扇的适用场景覆盖极广：嵌入式工控主机的侧边通风位、迷你型交换机的壳体内部、LED驱动电源的散热腔、车载小型电子模块的辅助散热、甚至是部分桌面级3D打印机的喷头局部散热位，都能见到同规格产品的身影，核心作用就是在有限的安装空间内，通过定向气流带走元器件工作产生的积热，避免局部温升高导致的元器件性能衰减、寿命缩短问题。

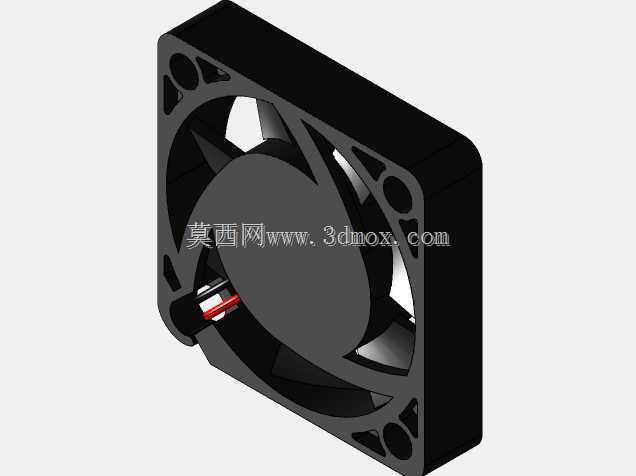

　　从结构设计逻辑来看，这款风扇采用了行业内小尺寸轴流风扇通用的外框一体式注塑结构，外框四个角预留了标准的安装孔位，孔位的中心距、孔径都匹配行业通用的30mm规格风扇安装规范，设计人员在做结构堆叠时，不需要额外调整安装位的开孔尺寸，直接沿用同规格风扇的安装边界即可完成布局。外框的边角做了小圆弧过渡处理，既可以避免注塑生产时的应力集中问题，也能减少安装过程中边角磕碰壳体或者线材的风险。扇叶部分采用了七叶大倾角设计，和常规五叶小风扇相比，同转速下的送风效率更高，同时气流的紊流度更低，运行时的气动噪音也能控制在较低水平，适合对噪音有一定要求的民用电子、办公设备场景。

　　风扇的出线端设置在框体侧边的出线槽位置，线材从槽位引出后不会凸出于风扇的安装平面，安装时不会因为线材挤压出现风扇安装不平、运行震动的问题，出线槽的边缘做了圆角处理，避免长期运行中线材绝缘层被框体棱角磨损造成短路风险。风扇的中心转子部分采用了全包覆结构，把驱动电路、轴承组件都封闭在转子壳内部，既可以阻挡环境中的灰尘、纤维进入轴承运转部位延长使用寿命，也能避免安装过程中螺丝、金属碎屑掉入风扇内部造成扇叶卡滞、电路短路的问题。

　　从安装边界的尺寸约束来看，这款风扇的外轮廓尺寸严格控制在30mm×30mm×6mm，安装时需要预留的轴向空间不超过7mm，径向空间不需要额外预留避让位，四个安装孔的位置距离外框侧边的距离统一，不管是正面锁螺丝还是背面装减震胶钉都有足够的操作空间。在做结构设计时，需要注意风扇的进出风侧不要紧贴实体墙面或者元器件，至少预留2mm以上的通风间隙，避免进风阻力过大导致风量衰减；如果是用于防尘要求较高的设备，在进风侧加装防尘网时，要优先选择风阻较低的尼龙防尘网，避免网布过密造成通风效率下降。

　　从功能特性上看，这类直流风扇采用低压直流供电，适配常见的5V、12V直流供电场景，和设备内部的主板供电回路可以直接匹配，不需要额外设计供电转换电路；轴承部分采用含油轴承结构，在常规室温、无强腐蚀的使用环境下，长期运行的磨损量极低，不需要额外添加润滑维护。扇叶的动平衡在出厂前已经做过校准，安装到位后正常运行时的震动量极小，不会对周边的敏感元器件比如晶振、传感器造成震动干扰。在实际选型匹配时，设计人员可以根据设备的热耗散功率，选择对应供电电压、转速的版本，不需要修改安装结构就能完成不同散热需求的适配，大幅缩短结构开发的周期。

　　很多初次做紧凑型设备结构设计的工程师，容易忽略小风扇的安装细节，比如把安装孔位的公差设置过小，导致批量组装时螺丝孔位对不齐；或者没有预留线材的走线空间，导致组装时线材被挤压在风扇和壳体之间，挡住扇叶造成运行异响。这款风扇的结构设计已经充分考虑了批量组装的工艺性，外框的注塑拔模角度控制在合理范围，安装孔位的导向段做了倒角，自动锁螺丝工序也能顺利完成，不需要额外的人工对位调整，适合大批量生产的消费电子、工控设备场景。另外，风扇的外框材质采用阻燃级ABS材料，符合电子设备的阻燃要求，即使内部电路出现异常过热，也不会出现明火蔓延的问题，满足常规电子设备的安规要求。
