1.75mm耗材3D打印机灯丝检测模块结构

　　做桌面级FDM3D打印机结构设计快八年，断料堵头导致的打印报废一直是用户反馈的高频痛点，尤其是长周期大尺寸打印场景，耗材耗尽、送料卡顿、耗材断裂这类问题如果不能及时被设备识别，轻则造成数小时打印进度作废，重则导致喷头空走刮蹭成型平台，损坏热端或PEI贴膜，灯丝检测模块就是为解决这类问题设计的配套功能部件。

　　这款检测模块针对1.75mm直径的通用FDM打印耗材设计，适配市面上绝大多数桌面级FDM设备的送料路径布局，核心功能是实时监测耗材的进给状态，当出现耗材耗尽、耗材断裂、送料卡滞导致耗材停止移动的情况时，模块会向打印机主控板输出触发信号，主控接收到信号后会自动暂停打印作业，同步抬升Z轴避免喷头长时间停留烫坏已打印模型表面，同时触发屏幕提示与蜂鸣报警，提醒用户更换耗材或排查送料故障，待耗材重新穿入、故障排除后用户可一键恢复打印，最大程度降低打印故障带来的材料与时间损耗。

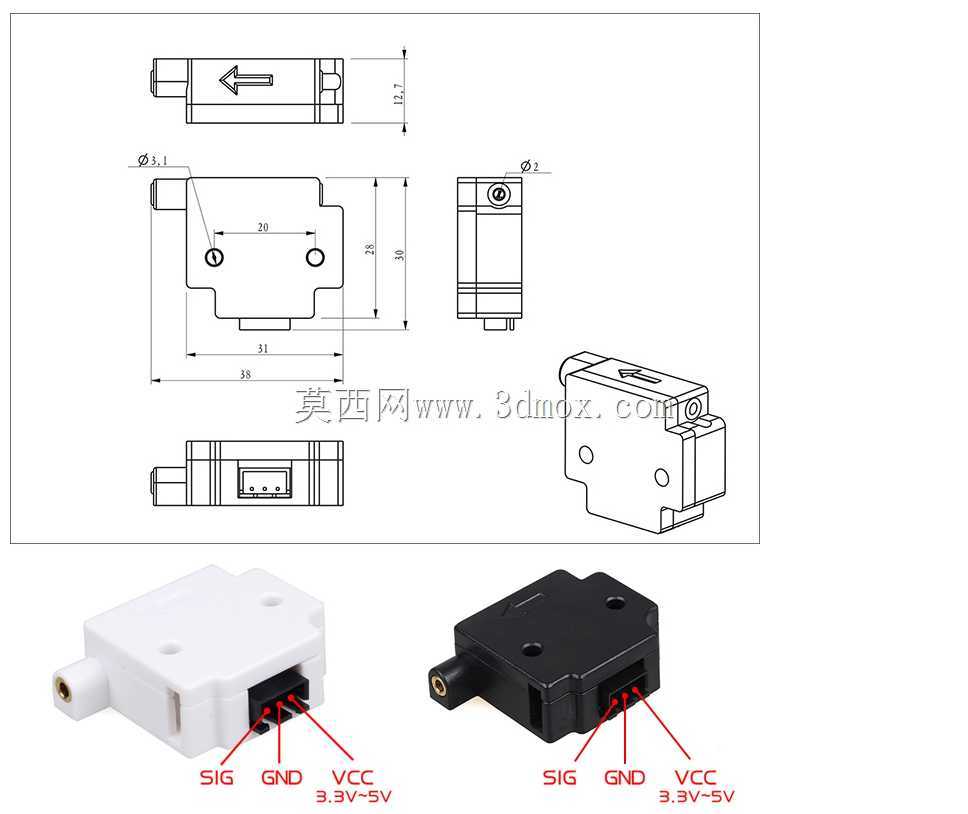

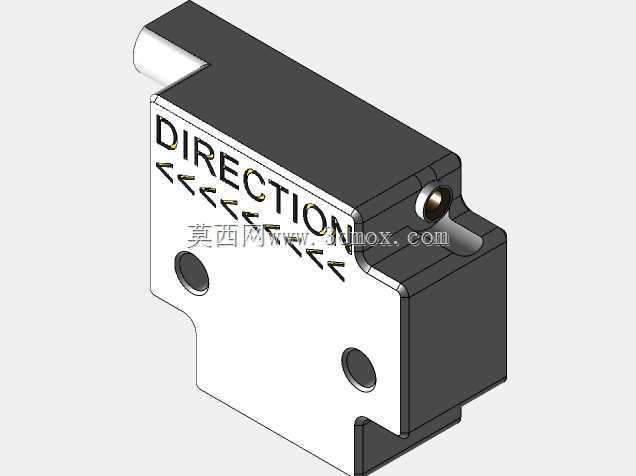

　　从结构设计思路来看，这款模块采用了分体式卡扣壳体设计，壳体分黑白两种配色版本，整体为方正的小型块状结构，外壳采用工程塑料注塑成型，兼顾绝缘性能与结构强度，同时控制整体重量，避免安装后对送料路径的悬臂结构造成额外负载。模块内部集成了光电式触发组件，相比传统的机械微动开关方案，光电检测没有机械触点磨损的问题，触发寿命更长，检测精度也更高，不会因为触点氧化、弹片疲劳出现误触发或者漏触发的问题。模块的耗材穿入通道做了倒角导向设计，两端的穿丝孔做了抛光处理，避免穿丝时刮蹭耗材表面产生碎屑，碎屑堆积会影响检测精度甚至卡滞耗材，通道内径略大于1.75mm耗材的常规公差范围，保证耗材在通道内可以顺畅滑动，不会因为耗材直径的微小公差出现卡滞。

　　模块的电气接口采用标准的3Pin接插件，引脚定义清晰，分别对应信号输出、电源地、电源正，适配市面上主流的3D打印机主控板接口定义，用户不需要额外改线就可以直接对接，接线逻辑简单，普通用户也可以完成加装操作。模块侧面预留了标准的安装固定孔位，两个安装孔的孔位间距做了通用化设计，既可以直接安装在多数机型的挤出机进料端上方，也可以通过简易的转接支架固定在型材框架上，安装位置可以根据设备的送料路径布局灵活调整，不需要对原有设备结构做破坏性改动。

　　从外形尺寸与安装边界来看，模块整体长宽高尺寸控制得非常紧凑，不会占用过多的设备内部安装空间，安装时只需要保证耗材穿入通道与送料路径的同轴度，避免耗材在穿入模块时出现弯折角度过大的问题，就可以保证检测的可靠性。模块的触发逻辑做了防抖设计，不会因为耗材送进时的微小跳动出现误暂停，只有当耗材真正停止移动超过设定的阈值时间才会输出触发信号，保证打印过程的稳定性。

　　在实际设备适配场景中，这款模块既可以作为原厂量产机型的标配检测部件，在设备生产阶段直接集成到送料结构中，也可以作为老款机型的升级改装配件，供用户自行加装提升设备的使用体验。相比市面上其他同类型检测模块，这款结构的壳体做了防呆设计，穿丝孔一端做了直径放大的导向段，用户穿丝时不需要刻意对准，顺着导向段就可以顺利把耗材穿入检测通道，降低了用户更换耗材时的操作难度。模块内部的光电组件做了遮光处理，避免外界光线干扰导致的检测失效，哪怕是设备内部有LED照明光源，也不会影响模块的正常触发，可靠性更强。

　　在做三维建模的时候，需要特别注意穿丝通道的同轴度公差，上下壳体合模后的通道错位量需要控制在0.1mm以内，否则会出现耗材刮蹭、送料阻力变大的问题；安装孔的位置公差需要控制在±0.05mm，保证和支架或者设备安装位的匹配度；接插件的位置需要预留足够的接线空间，避免安装后线材被挤压弯折导致接触不良。同时壳体的卡扣配合强度需要做校核，既要保证日常使用时不会因为拉扯线材或者穿丝的力道导致壳体脱开，也要方便后期维护时可以顺利拆开壳体清理内部堆积的耗材碎屑，不需要借助专用工具就可以完成拆装维护。
