3D打印机热床功率扩展驱动模块

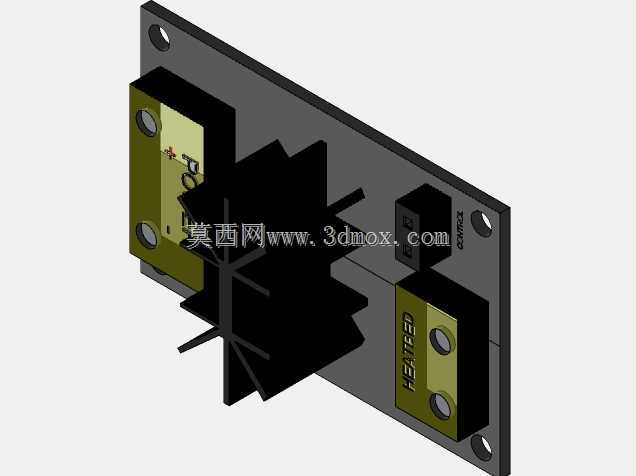

　　该功率扩展模块主要面向桌面级FDM三维打印设备的热床供电回路改造与配套设计，用于解决主控板热床输出端口承载能力不足、大尺寸热床升温电流偏高、长时间工作时板载MOS或接线端子发热明显等实际问题。模块整体由安装底板、两侧功率开关组件、中部散热体以及接线区域构成，结构紧凑，可独立固定在打印机框架、电气仓侧壁或底板附近，也可作为外置功率单元布置在电源与热床之间。

　　从设备用途看，热床是保证首层附着和减小翘曲的重要部件。随着打印幅面增大，热床面积和加热功率随之提高，主控板直接驱动时容易受到MOS管温升、铜箔载流能力、端子接触电阻和线束压降的限制。该模块将大电流通断环节从主控板转移到独立功率组件上，控制端只承担较小的信号电流，负载端则通过低阻路径连接电源与热床，从而降低主控板热床端口的热负荷。对于需要在较高床温下工作的材料，或者使用大面积交流、直流热床的设备，这种外置扩展方式在维修、改装和新机电气布局中都比较常见。

　　结构设计上，模块中部采用多片径向伸展的散热鳍片，鳍片之间保留较大开放间隙，能够利用打印机仓内自然对流或风扇气流带走开关器件产生的热量。散热体没有采用封闭外壳，而是直接暴露在气流路径中，这种处理更适合持续加热阶段的热量散出。两侧功率板通过紧固件压装在底板上，功率器件与散热区域之间形成较短的热传导路径，接线端子布置在板边，便于区分电源输入、热床输出和控制信号。底板四角预留安装孔，可使用螺钉固定在钣金件、型材端面或绝缘支架上；安装时需要保证散热鳍片周围不被线束、线槽或外壳紧贴遮挡，否则连续满载时温升会明显上升。

　　外形边界方面，该模块属于扁平式电气组件，底板提供主要安装基准，散热鳍片沿垂直于底板方向突出，两侧电子板高度低于中部散热体。三维布局时应优先确认三个空间边界：一是底板孔位与设备框架孔位的对应关系，二是散热体最高处与仓门、线束、横梁之间的安全间隙，三是接线端子外侧需要留出手指和螺丝刀操作空间。若安装在封闭电气盒内，应在散热体附近设置通风孔或强制风冷通道；若安装在运动机构附近，则要避开拖链弯曲半径和同步带运行范围，防止线材被拉扯或鳍片受到碰撞。

　　电气功能实现上，模块承担的是受控开关作用，而不是温度采集单元。打印机主控板根据热床热敏电阻反馈进行PID或开关控制，再将低功率控制信号送入该模块，由模块内部功率器件接通或断开热床负载。这样的分工使控制逻辑仍由主板完成，大电流承载由扩展模块完成，维护时也可单独更换功率单元。实际接线中，电源正负极、热床负载端和控制信号端需要按照板上标识区分，功率线径应与热床电流匹配，端子螺钉需压接牢固，避免因接触电阻增大造成局部发热。

　　从建模角度看，该组件适合用于打印机整机电气布置、维修改装方案演示、装配干涉检查以及线束走向验证。模型中散热鳍片数量较多，阵列关系清晰，能够体现钣金或型材安装面与电子元件之间的空间约束；两侧电路板上的端子、固定孔和器件高度均需要保留，以便在总装中检查插头、线束弯曲和工具操作空间。底板作为承托件，其平面度和安装孔位置决定了模块能否贴合设备支架；散热体则是外形包络中最需要避让的部分。

　　在应用场景上，这类模块既可见于DIY大尺寸打印机的热床扩容，也可用于小型工程机、教学设备和长时间运行的打印平台。当热床功率较高、主板热床输出余量不足，或者希望把强电与主控板分离布置时，独立功率模块能够让电气仓分区更清晰。设计整机时，可将其靠近电源和热床接线端布置，以缩短大电流线束长度；同时让控制信号线远离步进电机动力线和加热棒线束，降低干扰耦合。模块周围应保留散热和维护空间，不建议将其紧贴打印机底壳封闭安装，也不建议让塑料件长期接触高温散热体。

　　整体而言，该模型的价值不只是呈现一块电子功能板，而是完整表达了3D打印机热床功率扩展单元的安装关系、散热形态和电气布局边界。通过底板、散热鳍片、功率板和端子的组合，可以直观评估模块在设备中的安装位置、气流组织、线束长度以及维护可达性，为打印机改装、电气仓设计和三维装配校核提供直接参考。
