彼得巴尔三磅套件机器人武器传动组件

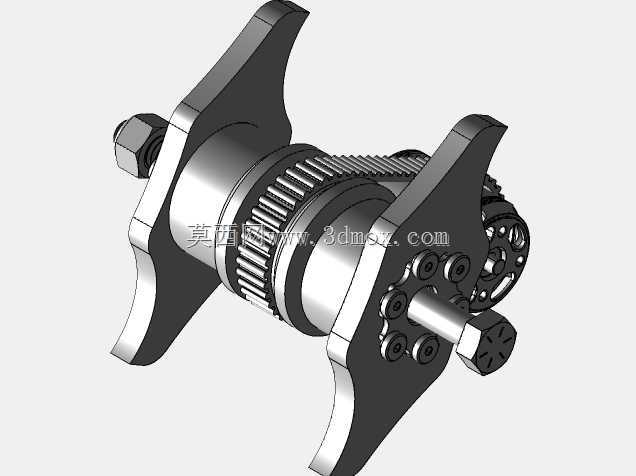

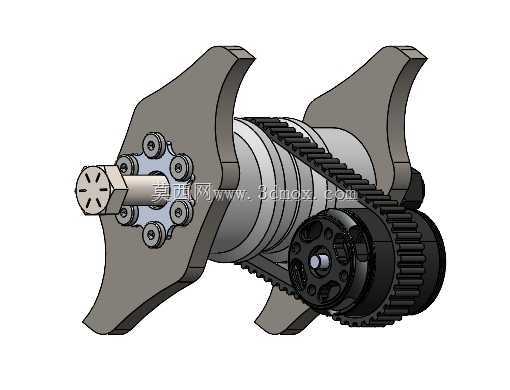

　　该组件为竞技类套件机器人搭载的武器端传动执行结构，核心作用是将驱动电机的输出扭矩稳定传递至武器轮毂，带动打击端完成高速旋转动作，适配小型格斗机器人的近身对抗作业场景，在同量级套件机器人的武器系统搭建中可直接作为成熟传动单元选用，无需从零开展传动链路的构型设计。从结构构型来看，组件采用双侧异形支架作为承载基体，支架的异形轮廓并非随意设计，而是匹配机器人整机的外壳安装空间，同时兼顾武器旋转时的动平衡避让，避免支架本体与旋转的武器轮毂、同步带轮发生运动干涉。传动链路采用倒置式同步带传动方案，同步带布置在定制电机外壳与武器轮毂之间，这种倒置布局的核心考量是缩短电机输出轴到武器轮毂的中心距，在有限的安装空间内压缩传动单元的轴向尺寸，

　　同时同步带本身具备的缓冲吸振特性，可吸收武器击打瞬间产生的冲击载荷，避免冲击直接传递至电机输出轴，造成电机轴变形、内部轴承损坏等问题，大幅提升驱动单元的抗冲击寿命。连接部位采用TPU材质的集线器作为中间衔接件，TPU材料的弹性特质可补偿安装过程中产生的微小同轴度误差，同时在传动过程中起到阻尼减振作用，避免刚性连接带来的应力集中问题；两个AR500磁盘通过紧固件固定在支架对应安装位，用于武器端的吸附定位或相关功能附件的搭载，安装孔位采用对称布局，可根据实际配重需求调整安装位置，适配不同重量的打击端配置。从安装边界来看，组件的轴向安装尺寸围绕2836规格电机的外壳尺寸适配设计，电机安装位的止口尺寸与2836电机的前端盖完全匹配，

　　安装时无需额外加工转接法兰，直接通过周向布置的紧固件即可完成电机与支架的固定；武器轮毂端的安装轴采用六角轴配合法兰盘的结构，六角轴可传递更大的扭矩，避免平键连接在大冲击下出现键槽崩裂的问题，法兰盘上的安装孔采用等距圆周布局，可适配不同规格的打击盘、击打臂等武器末端执行器。设计过程中充分考虑了套件的装配便捷性，所有紧固件均采用标准规格，支架上预留了同步带张紧的调节余量，装配时无需额外拆解整个组件，仅需调整电机安装位的固定螺栓位置即可完成同步带张紧度的调节，张紧力控制在同步带厂商推荐的合理区间内，既避免过张紧带来的轴承额外负载，也防止过松出现跳齿、传动失效问题。组件的双侧支架采用对称式设计，加工时可采用同一套工装完成夹持加工，

　　降低加工成本，同时支架的外形做了倒角处理，避免装配过程中锐边划伤操作人员，也减少机器人对抗中棱角勾挂对方结构的概率。传动端的从动带轮与武器轮毂采用一体化设计，减少了传动链路的零件数量，降低了装配累积误差，同时提升了传动部分的整体刚度，带轮的齿形与同步带完全匹配，传动过程中啮合顺畅，无卡滞、异响问题。在实际应用场景中，该组件可直接搭载于三磅量级的格斗机器人平台，用户仅需完成电机接线、武器末端执行器安装即可投入使用，传动链路的可靠性已经过实际对抗场景验证，可承受连续击打产生的冲击载荷，不会出现传动失效、结构断裂等问题；对于机器人改装爱好者而言，该结构的设计思路也可迁移至其他量级的格斗机器人武器传动设计中，通过调整支架尺寸、同步带规格、电机适配止口尺寸，即可快速衍生出适配不同量级平台的传动组件，大幅缩短研发周期。
