四位七段数码显示模块结构设计

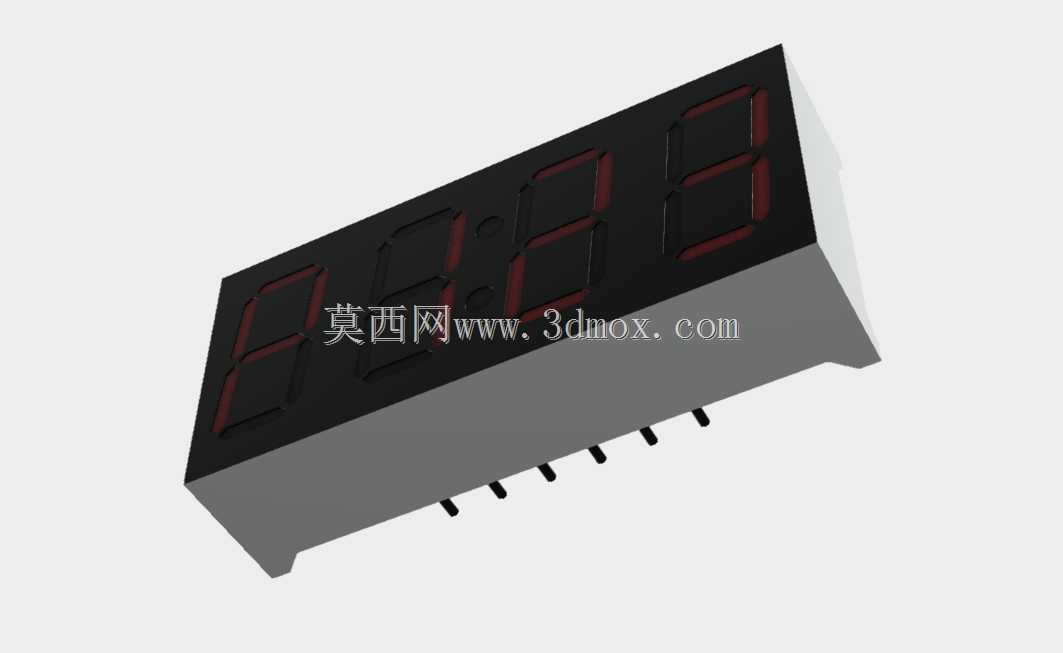

　　在工业控制终端、小型计数设备、嵌入式开发板配套显示单元的设计选型中，四位七段数码显示模块是应用覆盖极广的基础显示部件，这类部件不需要复杂的驱动协议，通过段选与位选信号的组合就能完成0-9数字以及少量特殊字符的显示，在低成本、高可靠性要求的设备场景中始终占据稳定的应用份额。做这类部件的三维建模时，首先要明确实际安装的边界约束，该模块的外形尺寸控制在30×14×7.20mm，这个尺寸是匹配常规PCB板载安装位的通用规格，建模时需要严格把控引脚的伸出长度与引脚间距，避免后续生成工程图时出现安装干涉——很多新手建模时容易忽略引脚的直径与相邻引脚的中心距，实际打样焊接时就会出现引脚无法对准PCB过孔的问题，直接导致模块无法正常装配。

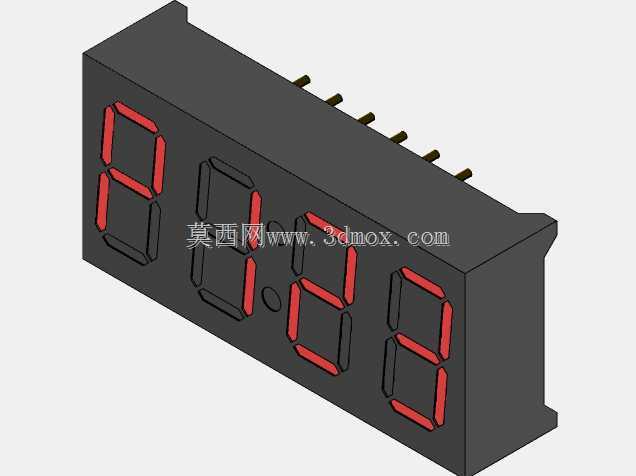

　　从功能特性来看，四位七段的结构采用共阳或者共阴的内部接线逻辑，建模时不需要还原内部的晶圆绑定结构，但需要把显示面的黑色封装边框、每一段红色发光区域的凹陷结构做出来，这样在做整机装配的渲染验证时，能直观看到显示区域的可视角度范围，方便结构工程师评估面板开窗的位置与大小。实际设备应用中，这类显示模块常被安装在设备操作面板的下沉式开窗内，面板与模块显示面的间隙需要控制在0.2-0.5mm之间，间隙过大会导致外部光线干扰显示效果，间隙过小则会在装配时挤压模块表面，造成内部发光段的损坏。建模过程中，模块的主体外壳采用哑光黑色的阻燃塑料材质特征，底部的引脚采用标准直插式金属引脚结构，引脚的排布顺序严格对应行业通用的引脚定义顺序，

　　从左到右的引脚位置分别对应位选、段选的接线点位，方便硬件工程师在做PCB布局时直接调用模型匹配走线。很多做小型温控器、计数器、计时器的设备厂商，在结构设计阶段都会优先选用这类通用规格的四位七段模块，因为其供应链成熟，采购成本低，驱动逻辑简单，不需要额外编写复杂的显示驱动代码，能大幅缩短产品的开发周期。建模时还要注意模块背部的平整度，因为板载焊接时模块背部需要紧贴PCB表面，如果模型背部的结构做了多余的凸起，就会导致焊接时模块倾斜，显示面无法和面板开窗保持平行，影响设备的整体外观一致性。另外，显示面的每一个七段笔画的宽度、笔画之间的间距都要符合行业通用的视觉比例，不能随意调整笔画尺寸，否则实际显示数字时会出现字体变形，

　　辨识度下降的问题。在做装配验证时，还要考虑模块周围的元件避让空间，模块本体周边3mm范围内不要布置高度超过5mm的电容、电阻等元件，避免焊接时出现元件干涉，同时也给后期维修拆换模块留出操作空间。这类直插式的四位七段模块，和贴片式的同类产品相比，焊接牢固度更高，抗振动性能更好，更适合在工业现场的小型设备上使用，比如小型输送线的计数终端、设备运行时长计时器、温度数值显示单元等场景，都能看到这类模块的应用。建模时把模块的倒角细节做到位，外壳边缘的R角控制在0.3mm左右，还原实际注塑件的工艺特征，避免模型出现尖锐直角不符合实际生产工艺的问题。显示区域的红色段面做轻微的内凹处理，模拟实际产品的滤光片结构，让模型的视觉还原度更高，方便结构工程师在做整机效果评审时，能更准确判断最终成品的显示区域视觉效果。
