带OLED显示的小量程称重检测模块结构

　　在小型桌面级称重检测场景里，这类集成显示的称重模块常被用在实验室微量配料、桌面级精密分装、小型工件重量分选这类对量程精度有要求，但不需要大吨位承载的工位上。不同于工业级大型称重台的分体式布局，这个模块把传感信号采集、数据处理、显示输出三个核心部分做了板级集成，不需要额外外接显示单元就能直接读取重量数值，在空间紧凑的桌面设备里能省掉不少布线和安装的麻烦。

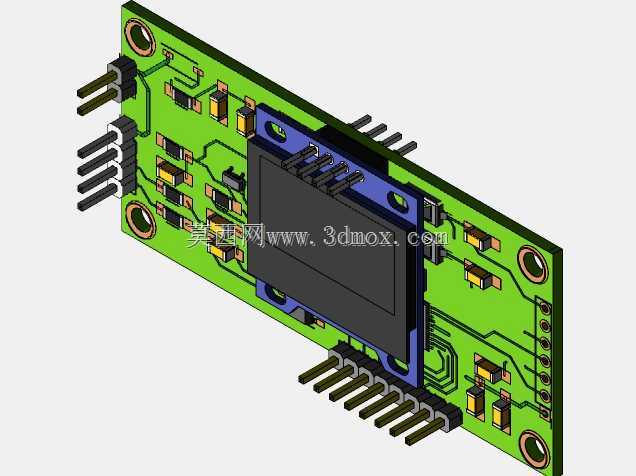

　　从结构布局来看，整个模块以绿色PCB基板为承载主体，基板四角预留了标准的安装固定孔，孔位做了金属化包边处理，安装时可以直接用M2规格的螺丝固定在设备安装面或者亚克力支架上，固定孔的中心距按照常规小型传感模块的通用间距设计，能兼容多数现有小型检测设备的安装位，不需要额外重新打孔改安装面。基板上的电路布局做了分区处理，左侧是外接称重传感器的排针接口，采用多Pin直插排针设计，排针间距为标准2.54mm，既可以直接插杜邦线连接外部应变式称重探头，也可以通过排线接插件实现快拆连接，接口旁预留了信号调理电路的焊盘，贴装了对应的贴片电阻、电容元件，负责把应变片输出的微弱毫伏级信号做放大滤波处理，减少外部电磁干扰对重量读数的影响。

　　模块中部偏右的位置是OLED显示屏的安装位，显示屏通过蓝色的塑料固定座卡在PCB基板上，屏幕下方的排针直接焊接在基板对应焊盘上，不需要额外的排线连接，屏幕的显示面和PCB基板保持平行，安装后屏幕顶端和基板表面的高度差控制在合理范围，不会因为突出过多在安装时和周边结构件产生干涉。屏幕的分辨率为128*64，刚好能满足重量数值、单位、简单状态提示的显示需求，不需要高分辨率彩屏带来的额外成本和功耗，在低功耗的小型检测设备里适配性更好。基板下方是对外的通讯和供电排针，同样采用2.54mm间距直插排针，既可以引出串口信号把重量数据上传给上位机或者PLC单元，也能直接接入5V直流供电给整个模块供电，排针的引脚定义按照常用的传感模块通用顺序排布，接线时不需要反复核对定义就能快速完成接线。

　　设计时把测量量程上限设定在300毫克，对应的信号调理电路增益做了针对性调校，能识别应变片输出的极微小信号变化，避免大量程电路在小重量测量时分辨率不足的问题。整个模块的外形轮廓方正，没有突出的异形结构，在做设备结构设计时，预留的安装空间只需要按照基板长宽尺寸加上屏幕突出高度做避让即可，不需要为异形结构额外设计避让槽。电路元件全部采用贴片式封装，贴装后元件最高高度不超过屏幕固定座的高度，整个模块的最大厚度控制在较低水平，就算是嵌入到薄型桌面设备的外壳里也不会出现空间不足的问题。

　　在实际使用场景里，这个模块可以直接搭配微型应变式称重探头组成完整的小量程称重单元，不需要用户再自行设计信号调理电路和显示驱动电路，能大幅缩短小型称重设备的开发周期。安装时除了螺丝固定之外，也可以在基板背面贴双面泡棉胶做临时固定，适合做原型验证时的快速搭建。模块上的接口全部采用通用标准件，后期维护更换时不需要找专用接插件，常规的电子物料就能完成替换。信号走线在PCB上做了铺地处理，模拟信号部分和数字显示部分的走线做了分隔，减少数字电路跳变对模拟采样的干扰，保证小重量测量时的读数稳定性，不会因为周边电机、继电器的电磁干扰出现数值跳变的情况。
