灯丝耗尽检测用传感组件结构设计

　　在灯丝类发光设备的运维与状态监测场景中，灯丝耗尽传感组件是实现光源寿命预判、故障快速定位的核心配套部件，广泛应用于工业警示光源、医疗设备内置照明、特种检测仪器光源模块等需要实时掌握灯丝通断状态的设备结构中，能够在灯丝熔断耗尽的第一时间输出触发信号，避免因光源失效导致的生产流程中断、检测数据失真、警示功能缺位等工程问题。

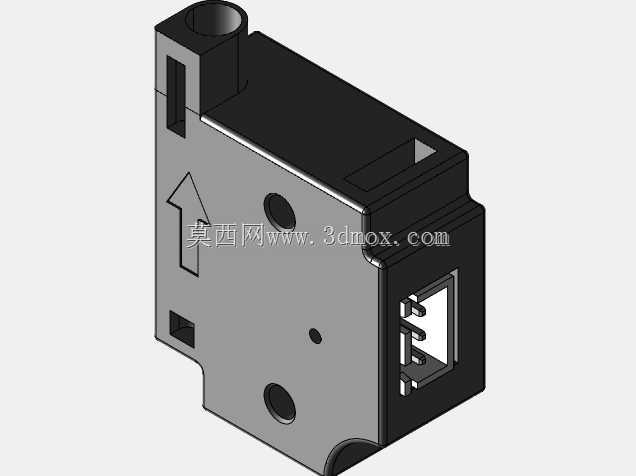

　　从实际功能逻辑来看，该传感组件采用接触式触发结合结构卡位的设计思路，主体壳体采用分体式卡合结构，主体分为黑色功能腔体与灰色安装基座两个部分，灰色基座表面预留三处圆形安装定位孔，可适配M2规格的紧固件完成与设备基体的固定，安装孔位呈非对称三角排布，能够避免安装过程中出现装反、错位的问题，基座表面蚀刻的方向箭头可在装配阶段快速为作业人员提供安装方向指引，减少装配对位的时间成本。黑色功能腔体一侧预留标准USB型接口位，可直接适配常规信号传输线束，无需额外定制转接接头，腔体顶部的圆柱形凸台为触发联动结构的容纳位，当配套灯丝处于正常导通状态时，联动结构保持在初始位置，传感回路保持断开；当灯丝因长时间工作熔断耗尽时，灯丝回路的张力变化会带动联动结构产生位移，触发内部传感触点闭合，向外输出灯丝耗尽的开关量信号。

　　设计过程中充分考虑了狭小安装空间的适配需求，整体外形采用方正切角的块式结构，所有边角均做R0.5的倒角处理，避免装配过程中锐边划伤操作人员或配套线束，整体外轮廓尺寸控制在长32mm、宽22mm、高18mm的范围内，能够嵌入到多数光源模块的预留安装腔体内，不会额外占用设备的外部安装空间。壳体侧面预留的长条形开槽为状态观察窗，可在不拆解设备的情况下，直接通过观察窗查看内部联动结构的位置，快速判断灯丝是否处于耗尽状态，降低现场运维的排查难度。基座侧面的方形凹槽为线束避让位，当传感组件紧贴设备内壁安装时，信号传输线束可从该凹槽位置走线，避免线束被壳体与设备基体挤压破损，提升长期使用的可靠性。

　　在结构强度设计上，壳体壁厚统一设置为1.2mm，既能够满足日常使用中的抗冲击、抗挤压要求，也不会因壁厚过大导致整体重量超标，适配对配件重量有严格要求的便携式检测设备场景。内部的触点安装位采用卡槽式固定结构，无需额外使用粘接剂即可完成触点模块的固定，装配流程更简便，也便于后期的部件更换与维护。该传感组件的触发行程设置为2mm，既能够避免设备运行过程中的振动导致误触发，也能够保证灯丝耗尽时的触发响应速度，不会出现触发滞后的问题，适配灯丝类光源从正常工作到熔断耗尽的状态变化行程，在不同功率规格的灯丝光源配套场景中，均可通过调整内部联动弹簧的预紧力适配不同的触发张力要求，无需重新开模制作壳体结构，大幅降低了多场景适配的综合成本。

　　从安装边界来看，该组件安装时需要在设备基体上预留对应三个安装孔位的固定点，孔位中心距严格匹配基座上的定位孔尺寸，接口侧需要预留至少10mm的线束插拔空间，顶部触发凸台侧需要预留3mm的联动位移空间，避免周边结构件阻挡联动结构的正常动作。实际选型配套时，需要确认配套灯丝的正常工作张力范围，匹配对应预紧力的联动弹簧，保证触发逻辑的准确性，避免出现灯丝正常工作时误触发、灯丝耗尽时不触发的异常情况。该结构的设计充分平衡了功能可靠性、安装便捷性与场景适配性，没有冗余的结构设计，所有外形特征均服务于实际安装与功能实现需求，能够为同类状态检测传感组件的结构设计提供可参考的建模思路，也可直接用于相关设备的配套结构选型参考，建模过程中还原了所有安装定位、接口、卡位、避让的细节特征，可直接导入装配体完成干涉检查与装配模拟。
