直线滑动凸轮往复执行机构

　　这套滑动凸轮机构属于通用机械传动类的直线往复执行构件，核心功能是将旋转动力输入转化为滑台的可控直线往复位移，在轻工包装、小型物料分拣、实验台自动化进给、3D打印Z轴抬升、点胶设备工位切换等场景中都有广泛适配空间，尤其适合行程在100-300mm区间、负载不超过5kg的轻载自动化工位，相比同步带传动它的重复定位精度更高，相比丝杠传动它的结构更紧凑、制造成本更低，且不需要额外添加螺母消隙结构就能依靠凸轮槽的配合间隙实现稳定传动。

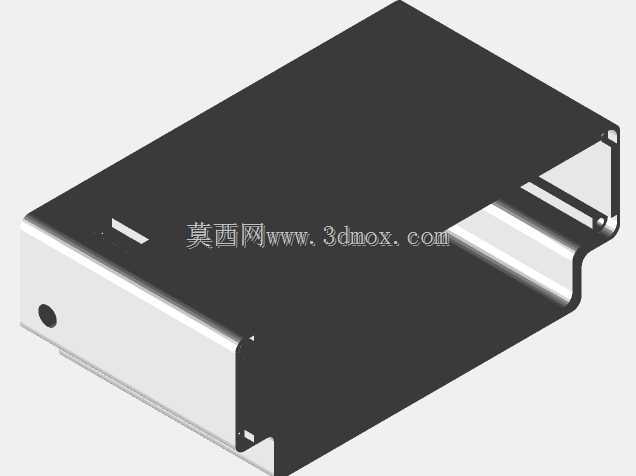

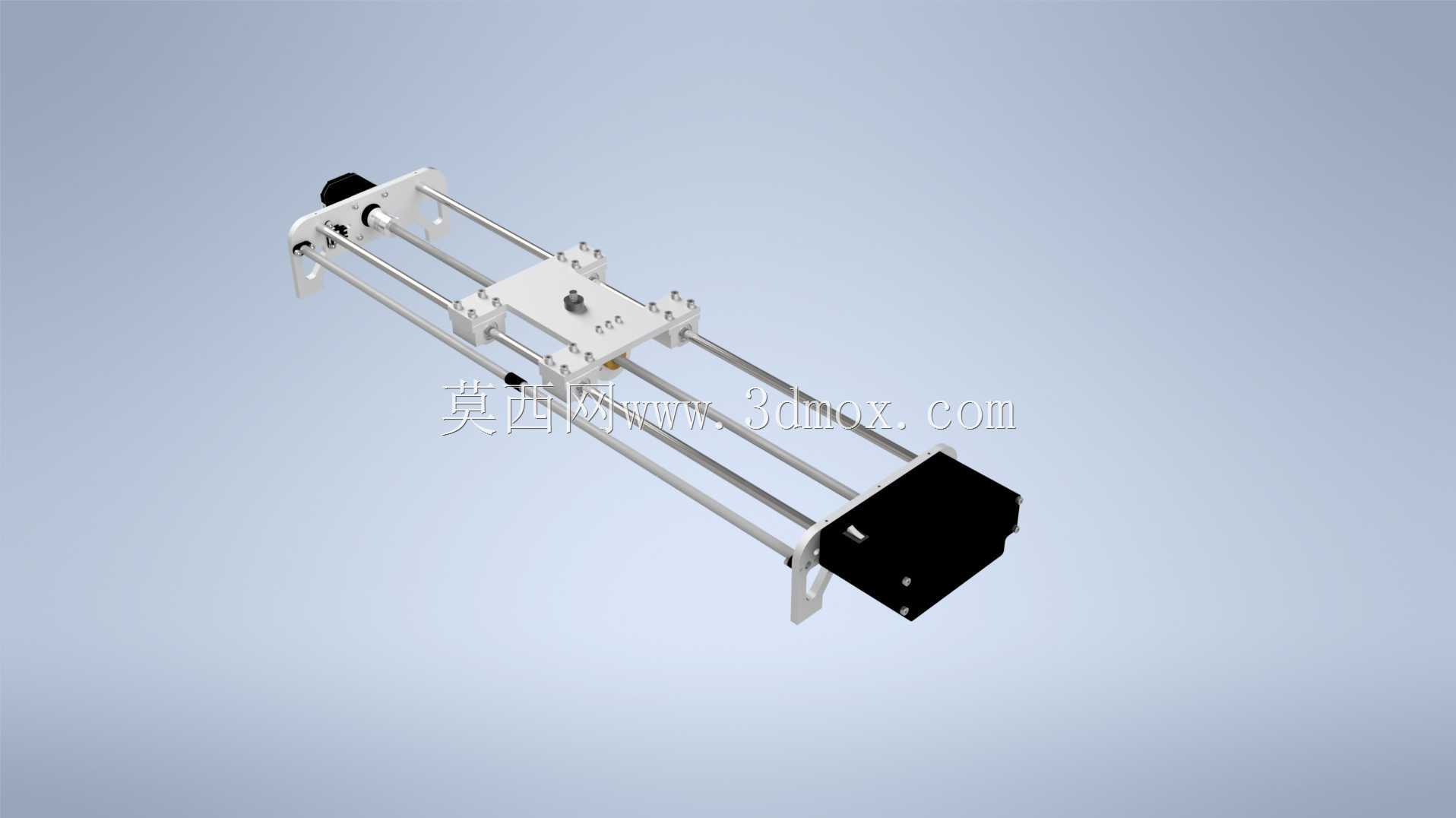

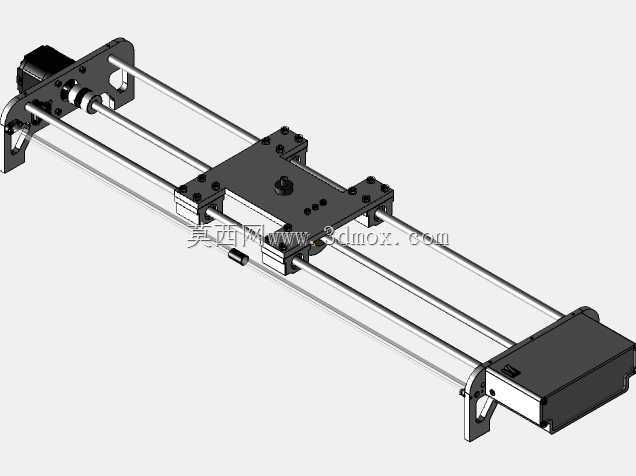

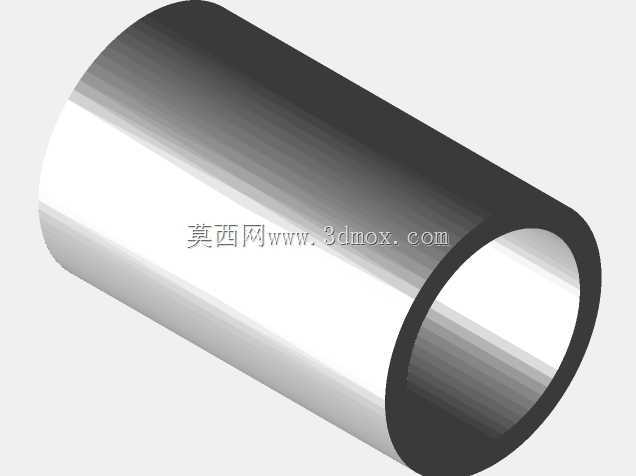

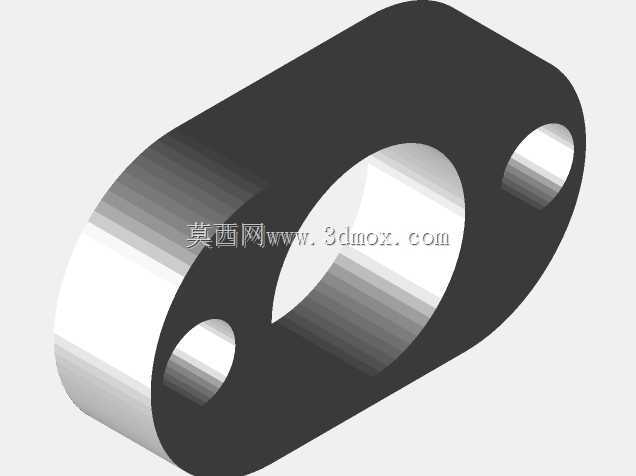

　　从结构设计逻辑来看，整套机构采用双光轴作为滑动导向载体，两根平行布置的光轴两端通过端座固定在安装底板上，端座与光轴的配合采用H7/g6的小间隙配合，既保证光轴的同轴度安装精度，又能避免过盈装配导致的光轴弯曲变形；滑台部分通过直线轴承与光轴配合，凸轮随动器嵌入滑台下方的凸轮槽内，当输入端的旋转动力带动凸轮轴转动时，随动器会沿着凸轮槽的轨迹运动，进而带动滑台沿光轴做设定规律的直线往复运动，凸轮槽的曲线轮廓可以根据实际工位的运动需求设计，比如快进-工进-快退的三段式运动轨迹，或者两端停留、中间匀速进给的特殊轨迹，不需要额外添加PLC程序控制就能通过纯机械结构实现固定节拍的运动，在一些低成本自动化设备中能大幅降低电控部分的成本投入。

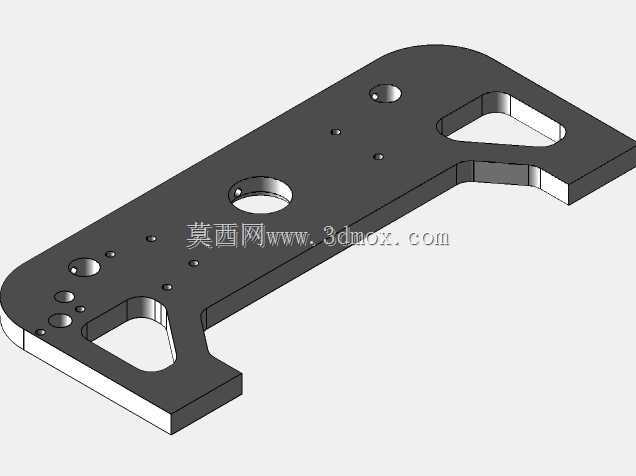

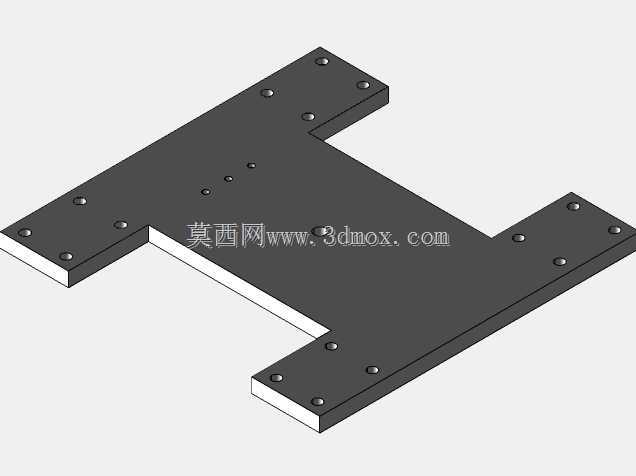

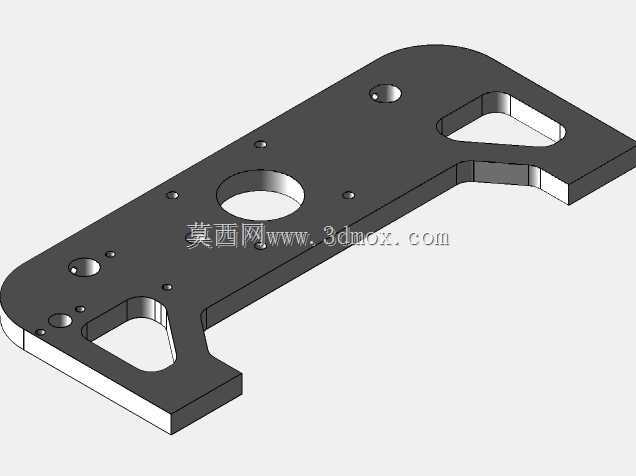

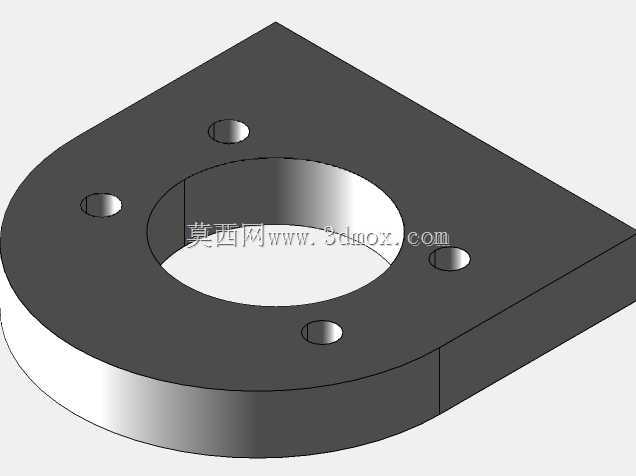

　　安装边界方面，整套机构的安装底板采用标准化孔位设计，两端的动力端座和从动端座都预留了M4的安装螺纹孔，可直接固定在铝型材机架或者设备安装平板上，输入端可直接适配42型步进电机或者20W直流减速电机，电机轴与凸轮轴通过联轴器直连，不需要额外添加减速结构就能满足轻载场景的扭矩需求；滑台的上表面预留了M3的螺纹孔阵列，孔间距为20mm，可直接安装小型夹具、气爪、点胶阀、检测探头等执行元件，不需要额外加工转接板就能实现执行件的快速固定。

　　设计过程中需要重点关注几个配合公差：一是凸轮槽与随动器的配合间隙，单边间隙控制在0.02-0.05mm之间，间隙过大会导致滑台运动过程中出现窜动，影响定位精度，间隙过小则会增大运动阻力，甚至出现卡滞现象；二是两根光轴的平行度公差，全程范围内平行度误差不能超过0.03mm，否则会导致直线轴承受力不均，加速磨损，缩短机构的使用寿命；三是凸轮轴的径向跳动公差，安装后轴端的径向跳动不能超过0.02mm，否则会导致随动器在凸轮槽内运动时出现冲击，增大运行噪音。

　　实际应用中，这套机构可以根据不同的工况需求调整参数，比如需要更大负载时可以将光轴直径从8mm升级到12mm，搭配更大规格的直线轴承和凸轮随动器；需要更长行程时可以调整凸轮槽的长度和光轴的长度，不需要改动整体的安装结构就能实现行程拓展；如果需要在特殊环境下使用，比如无尘车间或者腐蚀环境，可以将光轴和滑台的材质换成304不锈钢，凸轮随动器采用不锈钢材质，端座采用阳极氧化铝合金材质，就能满足特殊环境的使用要求。

　　相比市面上常见的直线滑台模组，这套滑动凸轮机构的优势在于运动规律完全由凸轮轮廓决定，不需要复杂的电控编程就能实现固定的运动节拍，在大批量标准化的自动化设备中能大幅降低设备的调试难度和制造成本，而且纯机械结构的可靠性更高，不会出现电控程序跑飞、信号干扰等问题，适合在一些对可靠性要求较高的连续生产工位使用；同时它的结构非常紧凑，整体厚度不超过50mm，能在狭小的安装空间内布置，适合小型自动化设备的内部集成。
