UL标准铰接式测试手指结构设计

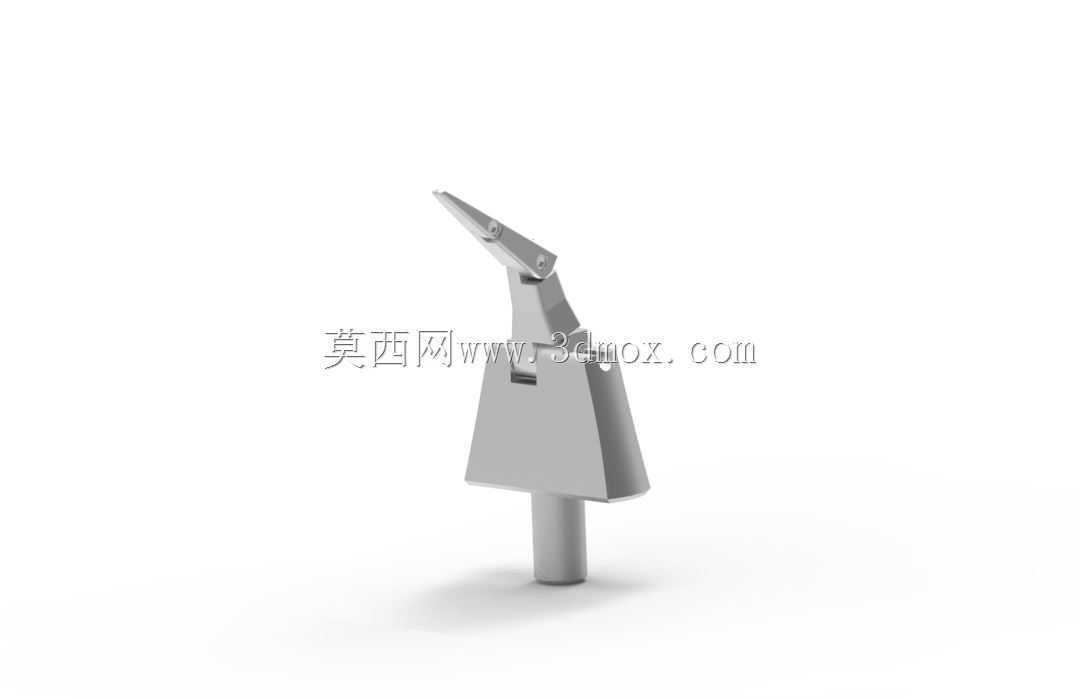

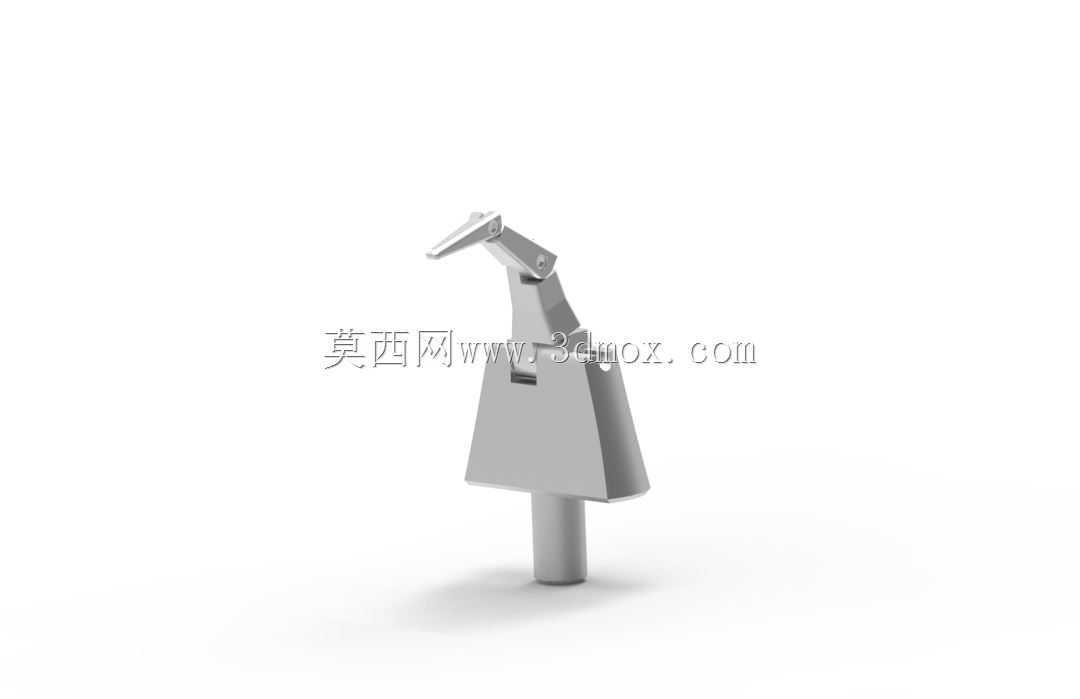

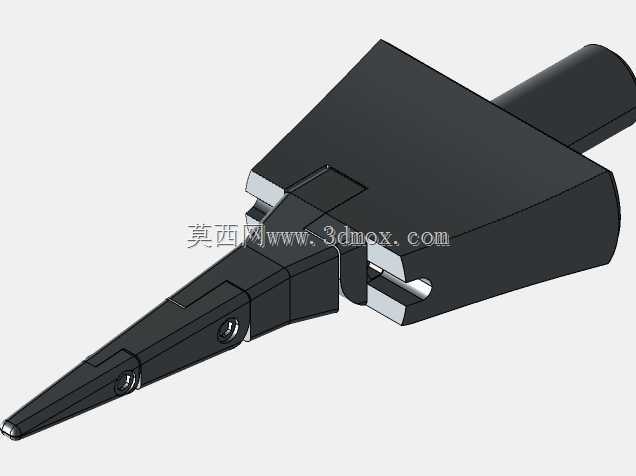

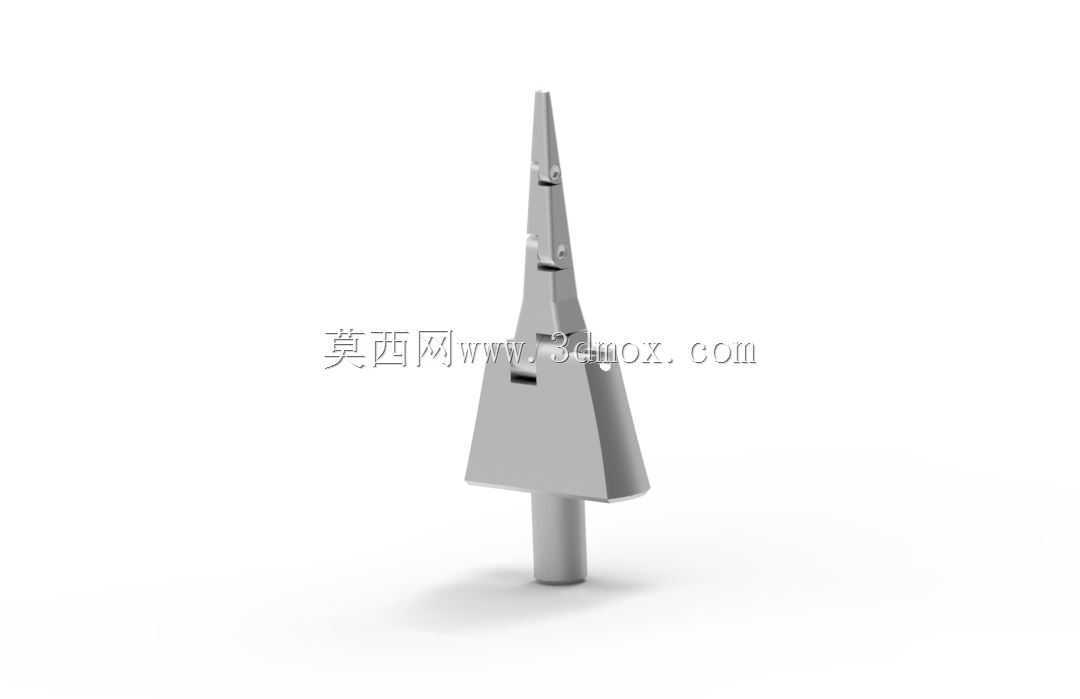

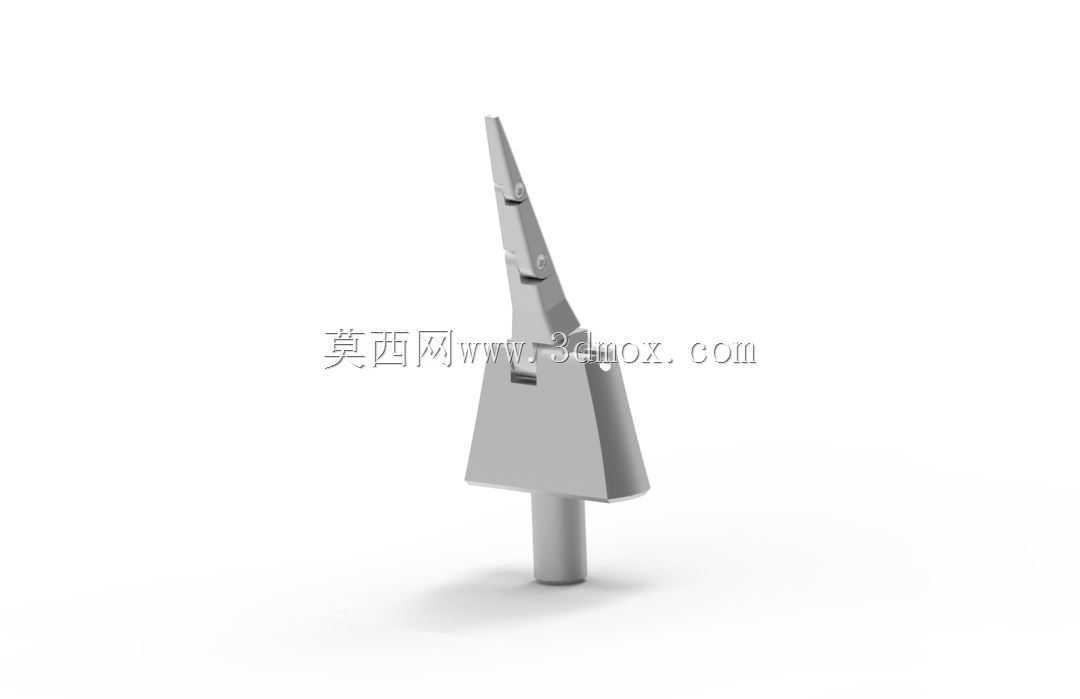

　　这款铰接式测试手指是安规检测领域常用的接触式探测工装，核心用途是模拟人体手指的活动范围与接触形态，验证各类电气设备、家用电器、工业控制柜等产品的外壳防护结构是否符合防触电安全要求，在产品型式试验、出厂安规抽检、第三方检测机构的防护等级验证环节都有广泛应用。从结构设计逻辑来看，整体采用分段铰接的仿生构型，指节部分的转动副设置完全参照人体手指的活动自由度限制，每段铰接处都做了转角限位设计，避免指节出现超出人体生理活动范围的弯折角度，保证测试过程中模拟的接触状态完全贴合真实人体手指的触碰场景，不会因为结构过度弯折出现测试误判。指身主体采用锥台过渡结构，从指根安装端到指尖探测端逐步收窄，指根位置设置圆柱形安装柄，

　　安装柄的直径公差控制在h7级别，可直接适配市面上多数安规测试设备的标准装夹接口，不需要额外加工转接件就能完成装夹，安装时的插入深度有明确的轴肩定位，装夹后整体探出长度固定，保证每次测试的初始探测位置一致性。指尖部分做了圆弧过渡处理，没有尖锐棱角，完全匹配安规测试标准中对模拟手指的外形轮廓要求，避免测试过程中刮伤被测产品的外壳绝缘层，影响测试结果的准确性。铰接部位的销轴采用间隙配合设计，转动阻尼经过调校，既可以让指节在触碰障碍物时灵活转动调整姿态，又不会因为阻尼过小出现指节自然垂落的问题，测试人员可以根据被测产品的开口形态，预先调整指节的弯折角度，再将测试手指伸入防护开口内部，探测内部带电部件是否可被触及。从安装边界来看，

　　除了指根的标准圆柱安装柄之外，整根手指的最大外轮廓直径出现在指根与锥台段的衔接位置，在设计配套的测试工装夹具时，只要避让开这个最大轮廓尺寸，就不会出现装夹干涉问题，手指活动过程中，指节弯折后的最大横向轮廓也经过核算，在测试狭窄防护开口时，不会因为指节弯折后的尺寸超宽导致无法伸入。在实际使用场景中，这类测试手指不仅用于常规的防触电测试，也可用于验证设备的运动部件防护结构是否可靠，比如检查设备的防护罩缝隙是否会让手指伸入接触到内部运动的传动结构，排查机械伤害风险。设计过程中，每一段指节的长度比例都严格对应标准要求的尺寸参数，铰接点的位置设置经过多轮验证，保证手指弯曲后的形态与真实手指弯曲状态的重合度达到95%以上，

　　避免因为结构比例偏差导致测试结果失真。指身的表面粗糙度控制在Ra1.6，既不会因为表面过于粗糙增大伸入防护缝隙时的摩擦阻力，也不会因为表面过于光滑出现反光干扰测试过程中的视觉观察。铰接销轴的两端做了封边处理，不会出现销轴脱出的问题，长期反复使用也不会出现结构松旷，保证测试尺寸的稳定性。和一体式的刚性测试指相比，铰接式结构可以模拟手指在触碰障碍物时的自然弯折状态，能够探入一些带有弯折通道的防护开口内部，覆盖更多的测试场景，比如带有迷宫式防护结构的电器外壳，刚性测试指无法顺着通道弯折进入，而铰接式手指可以顺着通道的走向调整指节角度，完成内部探测。在结构强度方面，指身主体采用硬质金属材质加工，测试时施加标准规定的推力不会出现指身变形、铰接部位卡滞的问题，能够承受长期反复的测试按压载荷，不需要频繁更换测试配件。
