3D打印机热端凹槽固定支撑座

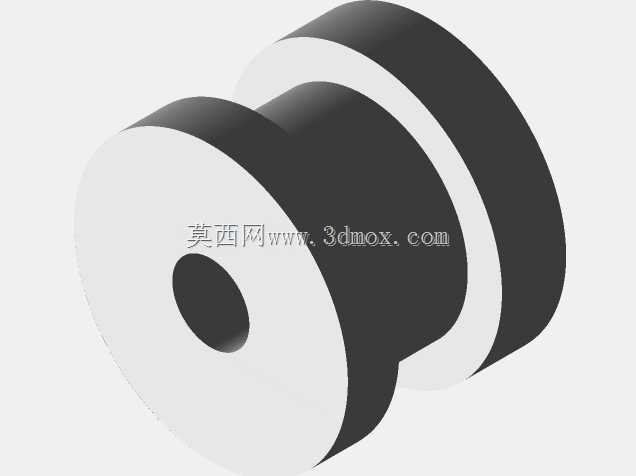

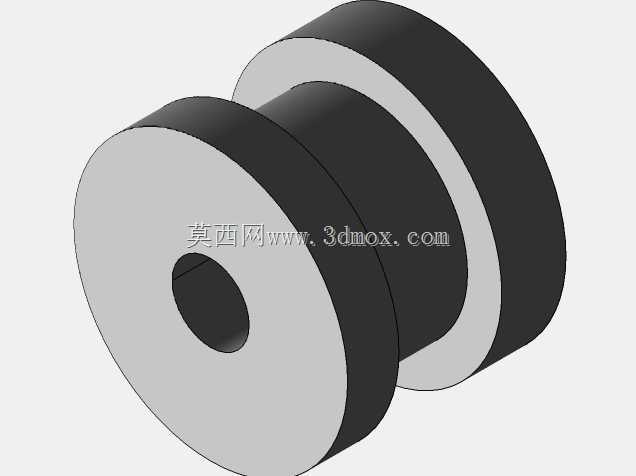

　　在桌面级熔融沉积成型设备的热端装配环节，挤出端的固定可靠性直接决定长时间连续打印过程中喷嘴的位置精度，不少轻量化热端套件为了压缩整体重量、缩小热端占用空间，会省略配套的固定限位结构，仅靠喉管螺纹或者扎带进行临时约束，这种装配方式在设备频繁启停、热端反复升温降温的工况下，很容易出现热端偏转、喷嘴与平台平行度偏移的问题，轻则首层附着失败、打印件翘边，重则喷嘴刮蹭打印平台造成硬件损坏。这款凹槽支撑座正是针对这类无配套固定结构的轻量化热端开发的限位零件，整体采用对称双法兰加中间收窄环槽的回转体结构，中心预留贯通的喉管穿装孔位，两侧的环形法兰面分别作为轴向定位的贴合基准，中间内凹的环槽宽度与设备挤出机安装位的卡装槽尺寸完全匹配，装配时不需要额外加工定制安装板，直接将支撑座卡入挤出机架的预设卡槽内，再将热端喉管从中心孔穿过锁紧，就能同时完成热端的径向防转与轴向限位，彻底替代原有波顿夹子的固定功能。

　　从结构设计逻辑来看，这款支撑座没有采用多余的异形凸起或者复杂装配特征，完全依托回转类零件的加工友好特性做布局：两侧法兰的外径差控制在合理区间，既保证法兰端面和安装槽侧壁有足够的接触承压面积，避免锁紧喉管时零件被压溃变形，又不会因为法兰外径过大和周边的散热风道、送丝齿轮发生运动干涉。中间环槽的槽底直径和卡槽的卡口宽度做了间隙匹配，卡入后环槽的两个侧壁刚好卡在安装板的两侧，即使热端受到送丝机构的反向拉扯力，也不会出现轴向窜动。中心通孔的内径和常用热端喉管的外径采用小间隙配合，装配时喉管可以顺畅穿入，锁紧喉管两端的锁母之后，通孔内壁可以均匀包裹喉管外壁，分散锁紧应力，避免喉管因为单点受力出现弯曲变形，保证喉管内部的送丝通道始终保持同轴状态，减少耗材送进过程中的阻力波动。

　　在实际安装边界层面，这款支撑座的整体轴向长度经过压缩，适配多数近程挤出机的安装位厚度，不需要对原有挤出机的支架做二次切割或者打磨，两侧法兰的端面平行度在建模时就做了公差约束，装配后两个法兰面分别和安装板的两侧表面完全贴合，不会出现单侧悬空导致的锁紧应力集中。零件的外轮廓没有尖锐棱角，所有转角位置都做了小半径圆角过渡，无论是采用机加工方式制作还是通过FDM打印自行制备，都不会出现应力集中开裂的问题。针对3D打印自制的场景，这个回转体结构打印时不需要添加大量支撑，沿轴向竖直摆放即可完成成型，成型后环槽位置的表面精度完全满足卡装需求，即便采用普通PLA耗材打印，在热端散热风扇持续送风的工况下，支撑座所处位置的温度远低于耗材软化阈值，不会出现受热变形的问题。

　　在设备适配场景上，这类支撑座主要面向改装轻量化热端的桌面FDM设备，不少玩家更换高性能热端来提升高温耗材打印能力时，原厂挤出机的固定位往往和新热端的安装尺寸不匹配，这款标准凹槽支架可以作为通用转接限位件，填补热端和安装板之间的定位间隙，不需要重新设计整块挤出机安装板，就能快速完成热端的固定。相比传统的单侧锁片固定方式，双法兰环槽的限位结构可以同时约束热端六个自由度中的五个，仅保留喉管自身轴向微调的空间，在热端升温发生微量热伸长时，也不会因为完全锁死产生内应力导致喉管形变。日常维护拆装时，只需要松开喉管一端的锁母，就可以将支撑座从卡槽内滑出，不需要拆解整个挤出机的送丝组件，维护效率大幅提升。建模过程中所有配合尺寸都按照实际装配的公差链做了校核，环槽的宽度、通孔的内径、法兰的外径三个核心参数互相匹配，既保证安装后的固定强度，又把零件的整体重量控制在极低水平，不会给挤出机的运动轴增加额外负载，避免打印过程中运动轴因为负载过大出现失步、振纹等问题。
