GM328晶体管测试仪外壳PCB装配结构

　　这套三维装配围绕便携式电子测量仪器的外壳制造展开，核心对象不是单一机械件，而是把PCB板、显示窗口、接线端子、调节旋钮、开关元件和外部安装板共同纳入同一空间边界后形成的整机结构。实际工程中，这类模型常用于桌面检测设备、实验台测试工装、电子维修台架以及小批量仪器外壳开发，结构人员需要在元器件真实占位、外壳壁厚、操作面高度和接线方向之间反复校核，避免外壳加工完成后出现端子干涉、屏幕偏位或旋钮行程不足等问题。

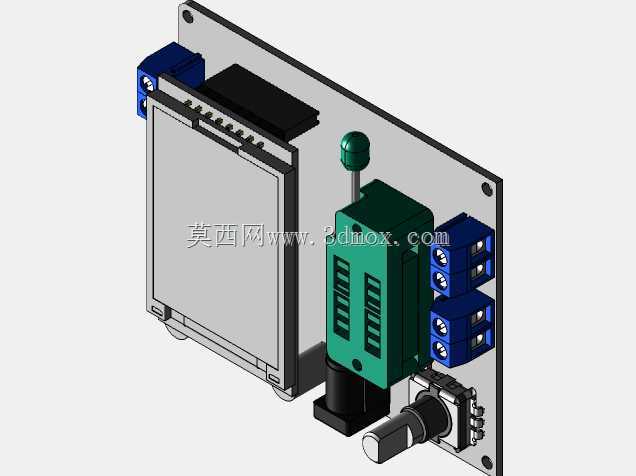

　　从装配关系看，左侧矩形显示模块占据前面板的主要观察区域，屏幕周边保留了边框和固定空间，便于后续安装透明视窗、遮光罩或贴膜压条。屏幕上方布置有一排小型接口或按键类元件，模型中以连续细小结构表达，设计时需要重点控制其与外壳上盖之间的竖向间隙，既不能因间隙过大造成面板松垮，也不能因压缩量过大影响按键触发行程。PCB主体位于显示模块后方，板上较高的元件按照实际高度参与干涉检查，而不是仅用平板代替，这一点对外壳开模和3D打印验证都很关键。

　　右侧功能区集中体现了仪器的操作与接线逻辑。绿色模块为板上较高的功能元件，其顶部带有圆柱形凸起，周围需要预留散热和插拔空间；两组蓝色接线端子分层布置在侧边，端子孔位朝向外侧，方便测试线接入。建模时端子不能只做外观块体，接线孔、螺钉位、台阶高度和相邻端子间距都应保留，因为外壳开口尺寸往往由这些细节决定。下方黑色圆柱元件、金属轴件和旋转电位器组成调节机构，轴端伸出安装面，后续会连接旋钮；轴中心线到面板边缘的距离、螺母压紧空间以及旋钮回转半径，都直接影响前面板开孔和手持操作舒适度。

　　背板或安装基板在模型中作为承载基准，板面四角及侧边设置固定孔，用于把整套电子组件安装到外壳内或固定在测试支架上。结构设计时，基板厚度、孔位边距和元件投影范围需要一起检查：高元件不能贴近外壳侧壁，接线端子前方要留出手指和导线弯曲空间，显示模块正面则要与外壳面板保持平行。若采用钣金背板，应关注孔边到板边的最小距离以及弯折后是否压到元件；若采用塑料壳体，则要考虑加强筋、螺柱高度和PCB支撑柱的布置，使电路板在受插拔力时不产生明显翘曲。

　　外形边界上，该装置属于紧凑型台式仪器布局，高度方向由绿色高元件和显示模块共同决定，宽度方向受左侧屏幕与右侧端子区限制，深度方向则要容纳背板、PCB、轴件和前方旋钮。安装边界不应只看整机外包络，还要把导线折弯半径、端子螺钉操作空间、旋钮旋转范围和屏幕可视角度计入。接线端子侧建议保留平直开阔区域，避免外壳筋位贴近导线入口；旋钮前方应留出手指操作直径，轴端与面板外侧的距离要匹配旋钮帽深度；显示窗口则需要控制边框遮挡范围，保证读数区域完整。

　　设计思路上，这类结构不宜先做外壳再强行塞入电路板，而应以PCB装配为骨架反向建立壳体。先确定屏幕观察面、端子接线面和旋钮操作面，再生成前面板开口、侧边防触墙、背部支撑螺柱和底脚避让区。对于小批量制造，外壳可采用3D打印验证装配，再根据实测间隙调整壁厚和卡扣；对于批量生产，则需要把拔模斜度、螺丝柱根部圆角、面板开口公差和元器件累计误差纳入结构复核。模型把电子元件与机械外壳放在同一坐标系中，能够提前发现高位元件顶壳、端子开口错位、旋钮与面板摩擦、固定孔与元件重叠等典型问题，使仪器从电路验证走向实体制造时更具可装配性。
