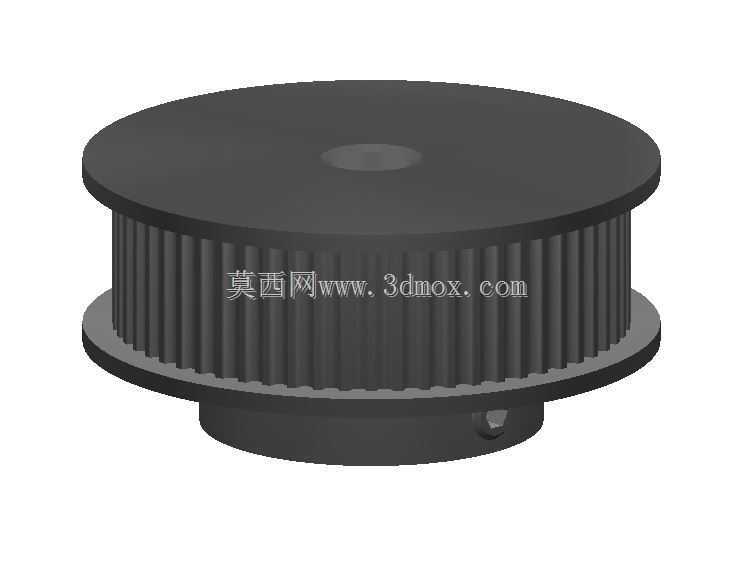

在桌面级3D打印机的X/Y轴进给模组、小型数控雕刻机的直线运动单元、实验室自动化移液平台的皮带拖载机构里,同步带轮的选型直接决定了整套传动系统的定位精度与长期运行稳定性。这款适配10毫米宽度GT2同步带的60齿带轮,正是针对中小负载、高定位要求的直线传动场景开发的核心传动零件。从实际装机的边界条件来看,这类带轮最常搭配2GT闭环同步带使用,齿形啮合侧隙极小,在高速往复启停的工况下不会出现普通平带传动的打滑丢步问题,很多做桌面数控设备改装的工程师在搭建长行程传动轴时,会优先选用齿数较多的大直径带轮——60齿的规格相比常见的20齿、16齿主动轮,更大的节圆直径可以让皮带绕经轮体时的弯曲曲率大幅降低,皮带内部的玻纤抗拉伸层反复弯折的疲劳损耗更小,长期运行后皮带的预紧力衰减速度会明显变慢,设备的维护周期可以相应拉长。

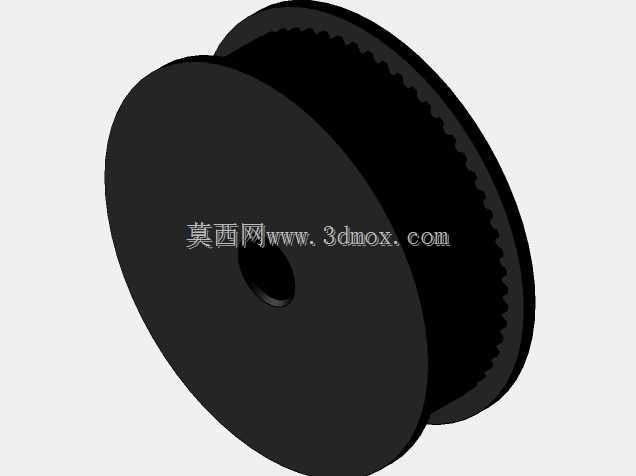

从结构设计的细节来看,这款带轮两侧设置了高出带齿啮合面的挡边凸缘,凸缘的内径间隙和皮带宽度做了匹配,10毫米宽的皮带装入两轮之间的传动位后,即使设备运行过程中出现轻微的安装平行度偏差,皮带也不会在高速传动时从轮体侧面滑脱,很多新手工程师在初次装配同步传动机构时,容易忽略两轮轴线的平行度校准,带挡边的结构就能给装配留出合理的容错空间。轮体中心的安装孔适配6.35毫米直径的电机输出轴,这个尺寸刚好对应行业内大量通用步进电机、小型伺服电机的标准出轴规格,不需要额外定制转接轴套,装配时可以直接将轮体套入电机轴,再通过轮体侧面预留的紧定螺钉孔锁死,完成周向和轴向的固定,整个安装流程不需要复杂的工装辅助。
设计这款带轮的三维结构时,首先要严格遵循GT2同步带的齿形啮合规范,轮齿的齿距、齿高、齿顶圆弧都要和皮带的齿槽完全贴合,既不能因为齿形过盈导致皮带啮合时出现卡滞、运行噪音陡增,也不能因为齿侧间隙过大,反向传动时出现回程间隙,影响整套运动系统的定位重复精度。轮体的啮合宽度要和10毫米皮带的宽度匹配,啮合面的两侧挡边高度要控制在合理范围:挡边过低起不到防脱限位的作用,挡边过高则会在皮带运行出现小幅窜动时,持续摩擦皮带的侧边,造成皮带边缘起毛、过早磨损。轮体的整体壁厚分布也经过了优化,在保证整体刚性、高速旋转时不会出现径向圆跳动超标的前提下,尽可能去掉了非受力区域的多余材料,既控制了轮体自身的转动惯量,让电机启停的响应速度更快,也避免了不必要的材料浪费。
在实际设备布局里,这款带轮既可以作为电机侧的主动轮,搭配小齿数从动轮实现减速增扭的传动效果,也可以在长行程传动轴的两端作为张紧轮、从动轮使用,比如搭建一米以上行程的龙门运动机构时,两端布置大直径带轮可以让皮带的包角保持在合理区间,传动效率稳定维持在较高水平。它的适用场景并不局限于3D打印和小型雕刻设备,在小型自动贴标机的标签送进机构、桌面型点胶机的三轴运动平台、小型分拣设备的皮带输送单元里,这款带轮都能稳定承担动力传递的作用,针对需要精准控制进给位移的场合,GT2齿形本身的传动比恒定,没有滑动传动的速比波动,配合步进电机的步距角控制,可以实现微米级的进给定位精度,完全满足轻型自动化设备的传动需求。工程师在做整机结构建模时,可以直接把该带轮的三维结构调入装配体,核对电机轴的安装位、皮带的走带路径、周边机架的避让间隙,提前排查装配时可能出现的干涉问题,大幅缩短样机开发的迭代周期。
