应急救治气动呼吸机结构设计

　　这套面向突发公共卫生事件救治场景开发的气动式呼吸支持设备，核心定位是在常规医用通气设备产能不足、基层救治点或临时收治场地缺乏成套重症供气条件时，为存在自主呼吸障碍的患者提供稳定可控的正压通气支持，整体结构完全围绕快速就地制造、低维护门槛、脱离复杂供应链即可落地装配的思路展开，没有采用常规高端呼吸机依赖精密电子比例阀、高精度流量传感器的技术路线，绝大多数功能动作通过纯机械气动逻辑完成，即便主供电回路中断，备用电源仅需维持报警回路运行即可，大幅降低了设备对持续电力保障的依赖。

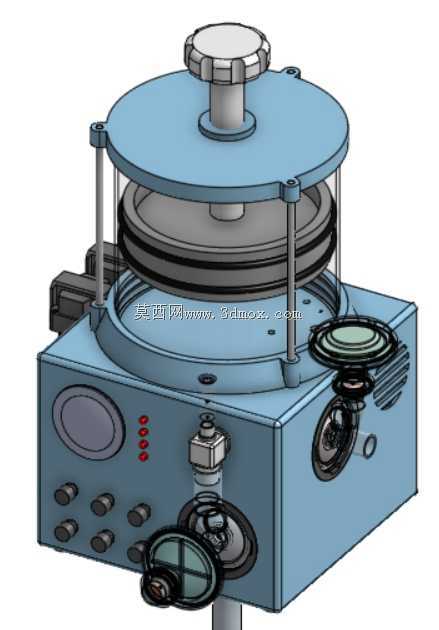

　　从整机布局来看，设备下部为一体化箱体基座，所有气路接口、调节旋钮、压力显示表盘、泄压阀组、湿化安装位都集成在箱体正面与侧端面，箱体上方架设双腔隔膜驱动总成：核心腔体由带双硅胶密封隔板的单缸体构成，隔板将缸体内部分隔为两个独立腔室，其中一个腔室接入经调压的低压空气与氧气混合气，在患者呼气阶段该腔室完成膨胀蓄能；另一腔室的出口压力由泄压阀在预设阈值处开启实现精确控制，当混合气腔在通气周期内获得压力后，会推动隔板向另一侧移动，对输出侧气体完成加压，隔板的移动行程直接和设定潮气量挂钩，通过限位机构调整隔板可移动的距离，就能精准匹配不同体重患者所需的送气量，腔室内多余的压力可以通过侧置排放阀快速泄放，避免过压送气对患者气道造成损伤。

　　设备顶部设置带防滑滚花的调节手轮，用于手动设定通气压力与行程限位，四根竖向支撑导柱沿缸体法兰周向均布，既承担上下法兰的连接锁紧力，也为隔膜动盘提供往复运动的导向约束，避免隔板偏磨造成密封失效。箱体正面排布的多个旋钮分别对应吸气时长、呼气触发灵敏度、最大压力上限的机械设定，配套的压力表直接通过气路引压显示气道实时压力，不需要额外的信号采集与数显转换，操作人员仅凭表盘读数和刻度盘标识就能完成参数核对，非常适合临时组建的救治团队快速上手操作。

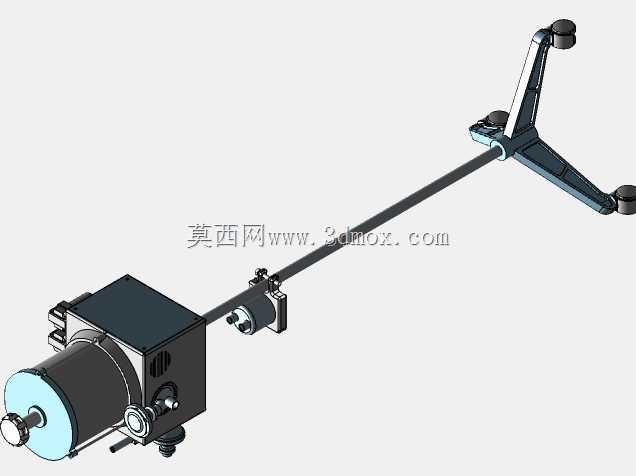

　　考虑到临时收治场地的空间限制，整机外形尽可能紧凑，底面占地尺寸控制在小型床头柜级别的范围内，箱体侧面预留了搬运把手连接点，两名医护人员即可完成整机转移，不需要额外的吊装或搬运工具。设备底部配套可滚动三脚支架，支架的垂直立杆设置了多档高度调节孔位，能够根据病床高度、医护人员操作站位快速调整整机台面高度，让正面的调节旋钮、压力表都处于医护人员站立时顺手可及的位置；垂直安装立杆上还预留了独立的湿化器安装平台，可直接配套常规医用湿化罐，不需要额外搭建桌面放置湿化装置。

　　结构设计上刻意区分了一次性使用组件和可重复使用组件：和患者呼出气体直接接触的阀片、气路接头、过滤腔体都设计为快拆结构，采用可快速3D打印的形制，不同批次患者使用后可直接更换接触类部件，设备主体的缸体、支架、阀体基座都采用耐久材料制作，仅需常规表面消毒即可重复投入使用。所有非一次性的结构件都做了明显的特征标识，装配时不需要专用工装就能完成区分，避免交叉污染的同时也降低了现场装配的出错概率。整套设备的气路逻辑完全通过机械阀件的动作时序实现，没有复杂的电控闭环，即便在没有成熟工业配套的区域，依托常规3D打印设备和通用标准气动密封件就能完成整机组装，非常适合应急状态下的本地化快速生产，在床位快速扩容、野外临时救治点、基层医疗机构应急储备等场景下，能够补足常规通气设备的产能缺口，为患者提供可靠的基础呼吸支持。
