SOP8封装贴片集成电路芯片三维结构

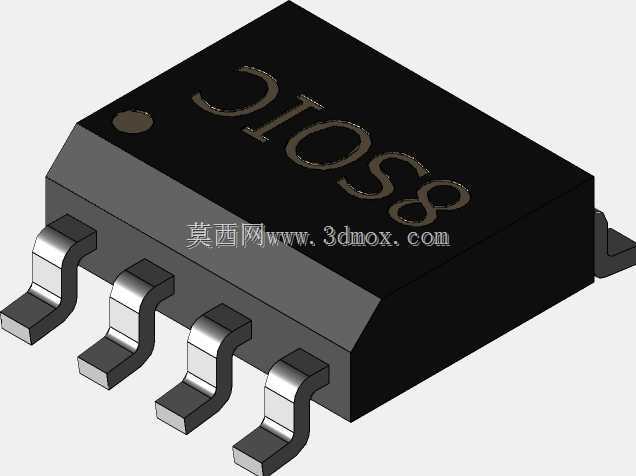

　　该模型呈现的是一枚SOP8小外形贴片封装集成电路的实体结构，主体由黑色塑封本体、两侧共八只鸥翼形金属引脚以及顶面标识区域构成。这类封装器件广泛出现在工业控制板、电源管理板、信号采集板、驱动接口板和消费电子主板中，承担运算放大、逻辑控制、接口转换、存储、驱动或电源调节等功能，是板级电子设备中最常见的表面贴装器件之一。建模时重点还原了贴片封装在PCB装配中的真实几何关系：塑封本体采用低矮长方体外形，端部带有成型脱模带来的斜向过渡面，顶面平整并保留丝印字符与定位圆点；引脚从封装两侧伸出后先向下弯折，再形成贴装脚掌，最终落在焊盘平面上。这种鸥翼引脚形态并非单纯外观特征，它直接决定回流焊过程中的焊点成形、共面性接触以及热应力释放路径。

　　引脚宽度、间距、伸出长度和弯折半径都需要与封装规范保持一致，否则在PCB布局时会出现焊盘错位、钢网开窗不匹配或装配干涉。从设备用途看，SOP8芯片常用于空间受限但仍需人工检修和常规SMT产线加工的场合。相较于引脚更密的细间距封装，SOP8的引脚节距较宽，对普通贴片设备、返修热风台和手工焊接都更友好；相较于双列直插器件，它又具有占用板面小、寄生参数低、适合自动化贴装的优势。因此在传感器信号调理、电机驱动前置级、通信收发、稳压控制、开关电源反馈、隔离前后级接口等电路中，经常可以看到同类封装。结构设计上，塑封本体内部实际包含芯片晶粒、键合线或引线框架，外部模型虽然主要表现可见外形，但引脚根部与塑封体的包覆关系需要准确表达。

　　引脚根部被环氧树脂封装固定，中段弯折提供弹性，末端脚掌用于焊接。模型将引脚分成左右对称两组，每组四只，相邻引脚保持等距排列，便于在装配校核中快速识别第一脚方向。顶面圆点作为第一引脚定位标记，在实物生产和维修识别中用于防止芯片反向贴装；字符区域则体现批次、型号或厂商标识的位置，虽然丝印内容不影响机械装配，但在整机三维布线和外观评审中可以增强真实感。安装边界方面，该器件属于表面贴装元件，底部并不设置贯穿孔，整体高度较低，适合布置在机壳内部狭窄的电路板上。进行结构设计时，需要在芯片本体周围预留拾取吸嘴空间、返修热风加热空间以及目视检查空间；两侧引脚外伸区域要与邻近高元件、连接器、屏蔽罩和壳体筋位保持安全距离。若电路板需要涂覆三防漆或灌封，

　　还应结合本体高度和引脚间隙评估漆层流动与维修难度。热设计层面，SOP8塑封器件的热量主要通过引脚和焊盘向PCB铜箔传递，部分增强散热版本会在底部设置裸露散热焊盘。常规八脚窄体封装在建模和布局时应关注铜皮延伸、过孔布置以及周围气流通道，不能只按外形占位处理。对于电源类或驱动类芯片，引脚焊接区的铜皮面积会影响温升，三维模型若能准确表达引脚与板面的接触位置，就可以协同ECAD进行空间干涉和热影响区检查。建模过程中，塑封体棱边、引脚折弯圆角和脚掌平面是容易被简化的部位。过度简化会让装配仿真缺少真实接触关系，尤其是引脚末端与焊盘之间的微小高度差，会影响可制造性检查。保留引脚的阶梯弯折、本体侧面斜角和顶面标记，可以让模型在设备爆炸视图、PCB装配展示、工艺培训和维修手册中都具备较高可用性。整体结构紧凑、对称性强，既适合作为电子控制设备板级建模的标准元件，也可用于SMT产线仿真、焊盘匹配校验、壳体间隙分析以及教学演示。
