DIN导轨式工业控制模块塑壳结构

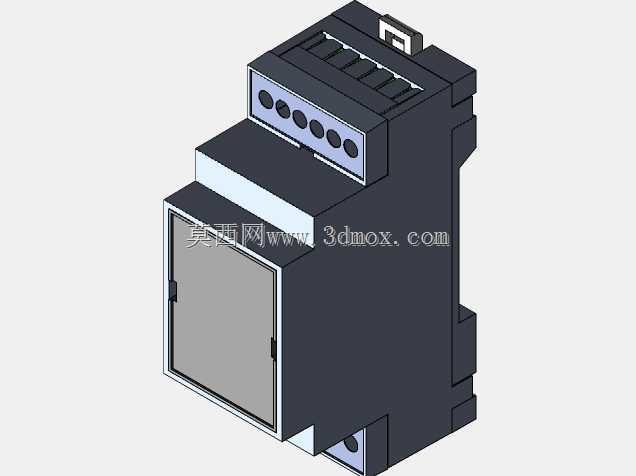

　　这套三维结构对应的是标准DIN导轨安装的工业控制类模块外壳，日常在低压控制柜、分布式IO站、楼宇配电盘、设备侧接线箱里随处可见这类外形，它本身不承担复杂运算，核心作用是把内部PCB、继电器或信号调理电路完整封装起来，同时给现场接线、柜内排布、后期检修提供统一的机械接口。做这类壳体建模时最先要卡死的是安装边界：行业通用的35mm标准导轨卡槽必须落在壳体背部，卡扣的回弹行程、卡爪勾合深度都要留够，既要保证单手按压就能卡到导轨上，又要在设备长期振动、柜内温变循环下不会松脱滑位，壳体整体宽度通常按模数化尺寸排布，单模宽18mm左右，这个模型占两个模数宽度，高度方向上下预留走线空间，深度控制在柜内常规安装梁到柜门的安全距离内，避免和柜内线槽、柜门密封条发生干涉。

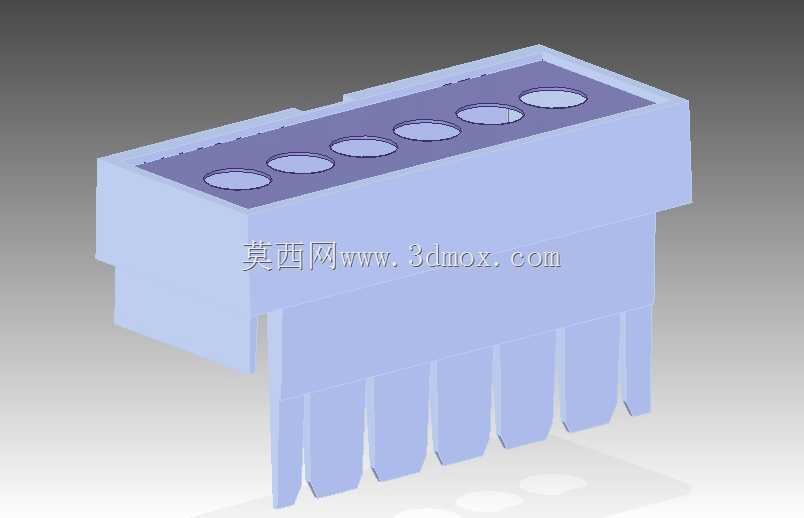

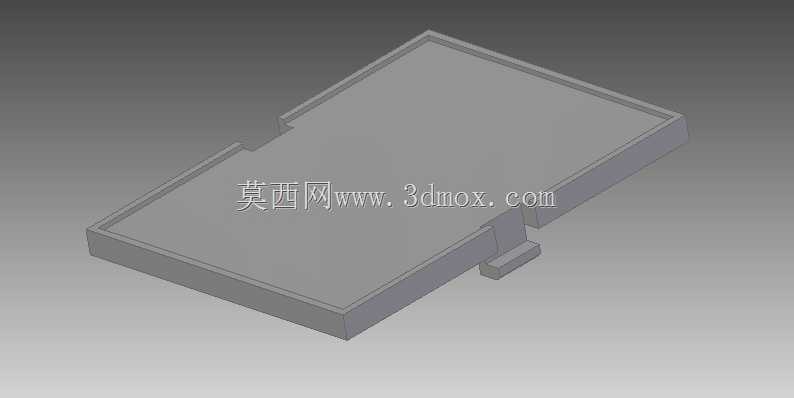

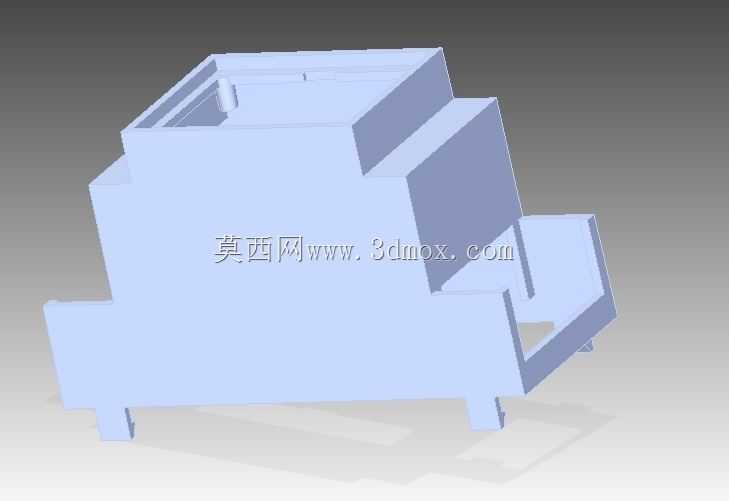

　　从外观结构拆分来看，壳体分为上盖、底座、前端端子面板三个主要部分，底座背部一体做出导轨卡扣的让位槽，两侧设计有拼接定位凸台和凹槽，当柜内需要并排布置多个同系列模块时，相邻壳体可以通过侧边凹凸结构互相嵌合，整排模块装完不会出现左右歪斜、端子错位的情况。前端面上方排布六组接线端子孔，每个圆孔对应一颗锁紧螺丝的进线位置，孔位间距严格符合电气安全间隙要求，相邻端子之间的爬电距离满足低压工控的绝缘规范，端子孔下方的面板区域预留了标识贴粘贴平面，现场运维人员可以直接在上面打印回路编号、信号名称，不用额外挂标牌。前端下部的翻盖区域是模块的操作与指示窗口位，翻盖和壳体之间采用薄胶位一体活页或者独立小转轴连接，翻盖闭合后和外表面齐平，既可以遮挡内部设置拨码、电位器，避免现场无关人员误碰参数，又能在需要调试时直接翻开，不用拆开整个壳体。

　　建模过程中壳体的壁厚控制是重点，这类阻燃ABS注塑件的常规壁厚取1.8~2.2mm，所有转角位置都做圆角过渡，避免注塑成型时出现应力集中、填充不满的问题，外壳表面做细咬花处理，不容易在装配、搬运过程中留下划痕。壳体上下两端预留了PCB固定柱的安装位，柱高和内部电路板的装配高度匹配，螺丝柱根部做加强筋，防止锁付固定螺丝时柱体开裂；顶部的小挂扣结构用于出厂前把上盖和底座预扣合，后续维修时用一字螺丝刀轻撬即可分开，不需要做破坏性拆解。

　　实际工程选型里，这类壳体的适配场景非常广：可以用来封装小型中间继电器模组、信号隔离器、温度变送器、小型PLC扩展模块、浪涌保护单元，只要内部电路板的尺寸落在壳体容纳区间内，端子接线数量和前端开孔匹配，就能直接套用这套结构，不用重新开模设计外壳。在柜内布局阶段，把这类模块统一排布在导轨上，强弱电模块之间留出规定间隔，进线从柜体上部线槽引出直接接入端子，出线从侧面走到下游回路，整组装配的效率比分散安装独立元件高很多，后期排查故障时也能顺着导轨顺序逐个检测，单模块损坏时可以直接松开导轨卡扣更换，不用改动周边接线。建模时把所有配合面的止口、卡扣间隙、端子让位空间都按实际装配公差预留，导出的结构可以直接用于壳体开模验证、柜内3D布局干涉检查，提前在设计阶段就排除端子和线槽碰撞、模块深度超出门体安全距离这类现场常见问题。
