Ender3Max打印机热端适配龙门板

　　这块龙门板的核心定位，是解决Ender 3 Max机型在更换或改装hotend热端组件时，原厂龙门安装位与第三方热端安装孔位不匹配的痛点。桌面级FDM 3D打印机的X轴运动龙门承担着热端、挤出机、散热风扇、调平传感器等整套打印执行部件的承载与定位功能，原厂龙门板的开孔、凸台、限位槽都是针对出厂标配热端的外形尺寸设计，当用户更换不同规格的火山热端、双齿轮挤出机、加装BLTouch自动调平探头或者更换近程送料结构时，原有安装面往往无法直接对齐固定孔，强行钻孔或者用扎带捆绑会导致热端同轴度偏移、打印过程中振动晃量，直接影响首层附着精度和高层打印的成型稳定性。

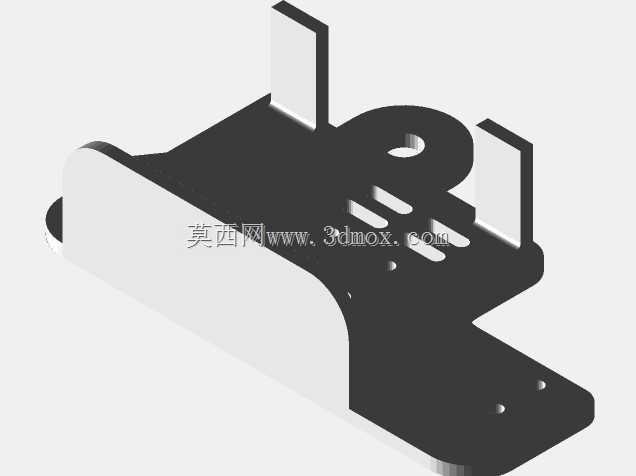

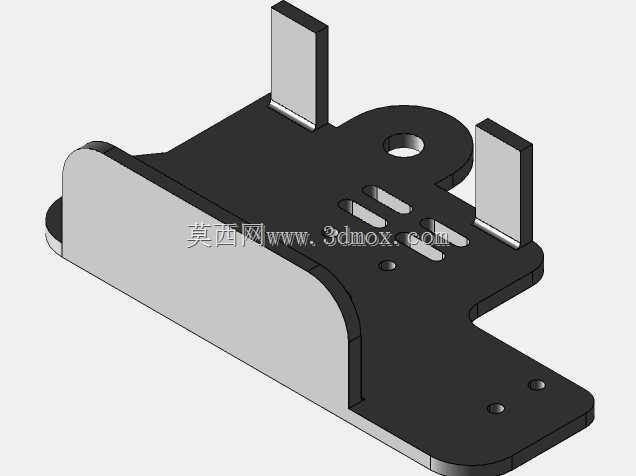

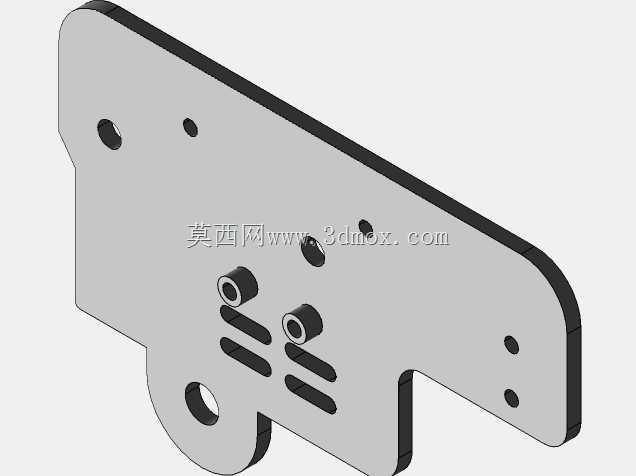

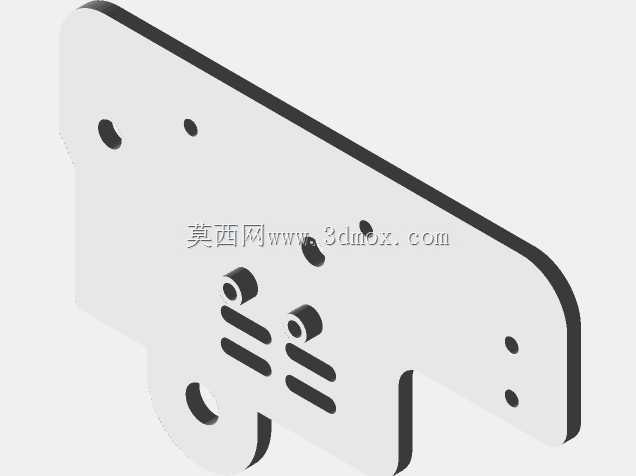

　　从结构布局来看，这块板件采用平板折弯加局部立板的组合形态，底部是沿X轴滑块安装方向延伸的水平承载基板，基板上预留了多组沉头安装孔，孔位间距完全对齐Ender 3 Max原厂X轴滑车的固定螺柱位置，不需要对原有滑车做任何切割、扩孔改造，直接用原厂M3/M4螺丝就能完成板件与运动滑块的锁附，安装边界完全控制在原有龙门的运动行程范围内，不会和左右两侧的Z轴立柱、同步带张紧结构发生运动干涉。基板上开设的多组长条形腰型孔是热端位置微调的调节槽，安装时可以沿着X向、Y向小范围平移热端喷嘴的坐标，保证喷嘴中心点和打印平台的原点标定位置完全重合，避免改装后出现打印件整体偏移、首层刮蹭平台的问题。基板末端延伸出的带圆孔凸台是专门预留的自动调平传感器安装位，孔位尺寸适配主流的接近式、机械触针式调平探头，不需要额外打印传感器支架，减少了改装件的堆叠层数，也避免了PLA打印支架在热端长期辐射高温下出现软化变形的隐患。

　　板件上方竖起的两块平行立板是热端散热块的侧向夹持定位面，立板的间距按照E3D系列热端散热铝块的标准宽度设计，热端装入后两侧立板可以限制散热块绕喷嘴轴线的转动自由度，配合基板上的热端固定孔，能把热端的喷嘴垂直度公差控制在很小的范围内，长时间高速打印往复运动时也不会出现热端偏转、喷嘴蹭到打印件侧壁的情况。立板和水平基板之间采用折弯一体成型的连接结构，相比分体螺丝拼接的支架，整体刚性更强，X轴高速换向时的共振幅度明显降低，打印薄壁件、高速填充时的表面振纹会大幅减少。

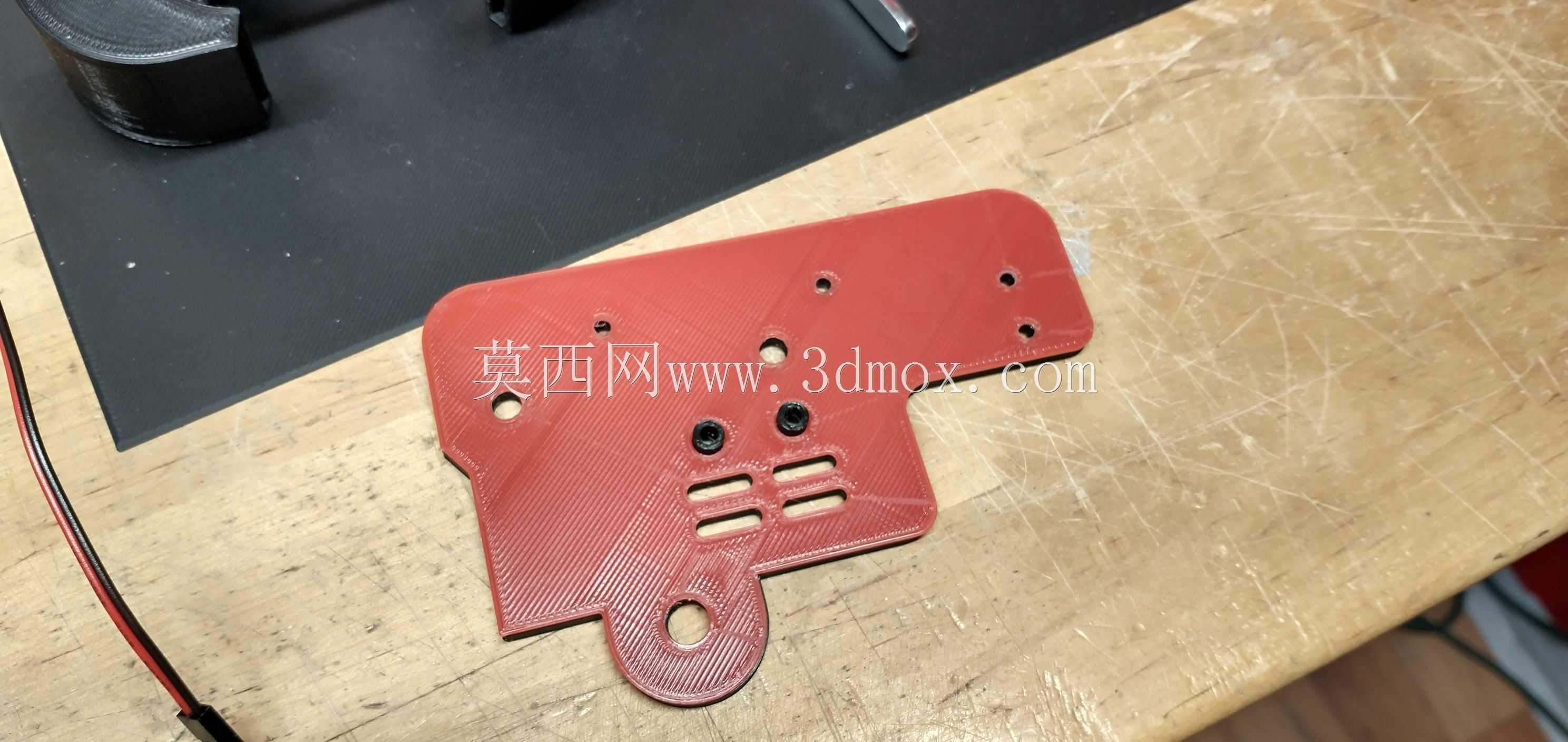

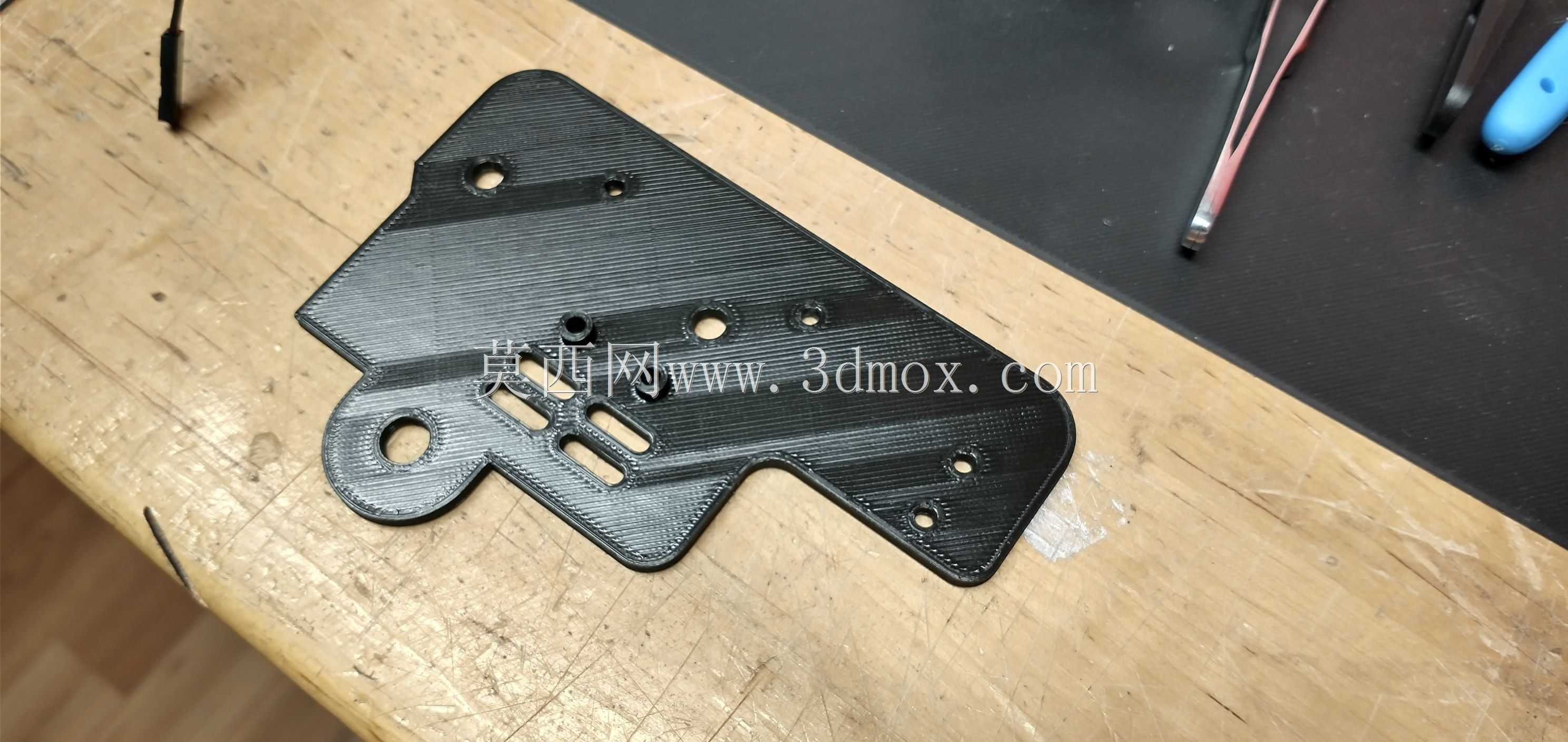

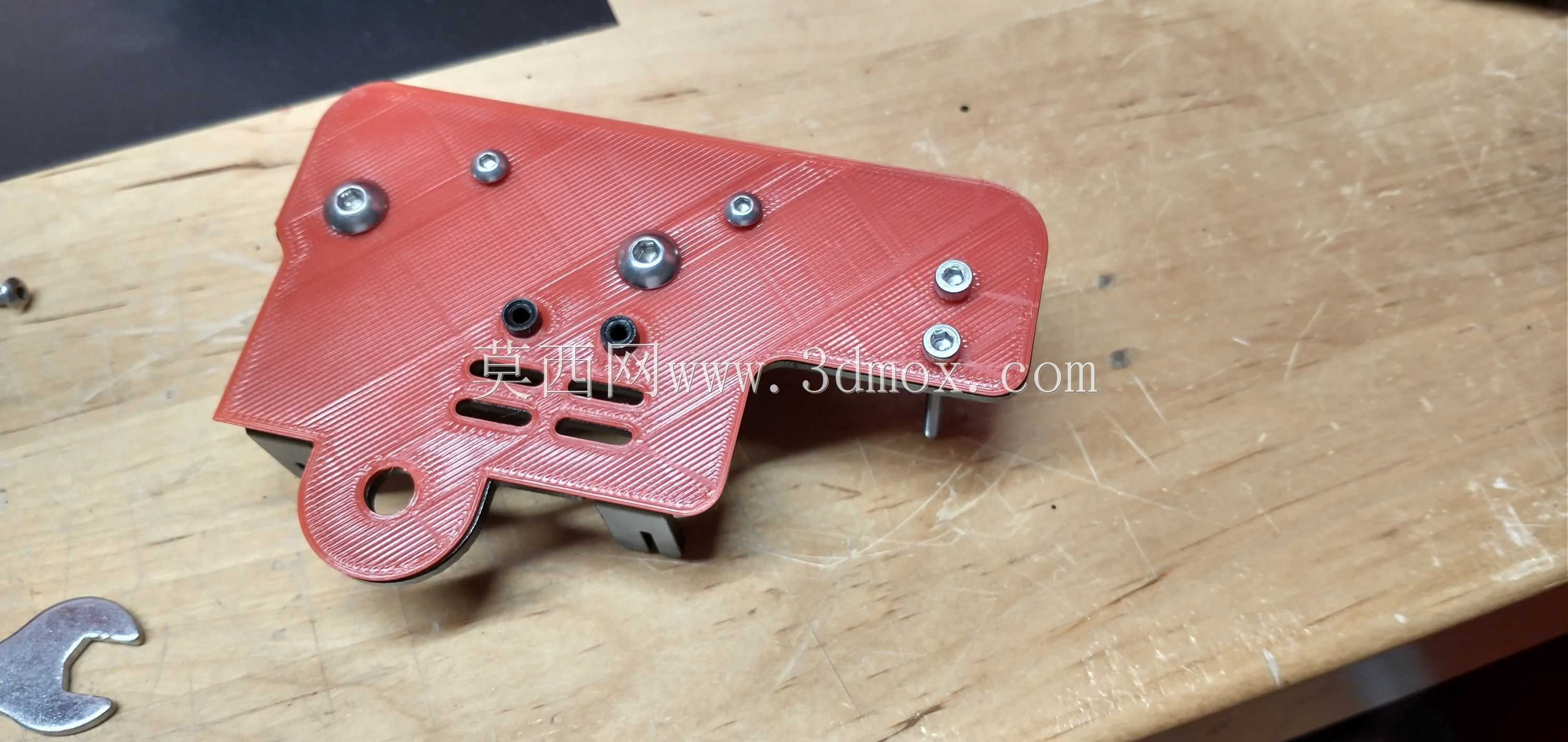

　　设计过程中专门做了两个版本的结构区分：用于建模装配的版本保留了所有圆角、折弯余量、孔位倒角的完整细节，工程师在整机三维装配时可以直接调用这个版本做干涉检查，模拟热端风扇、挤出机电机、走线槽的全部装配关系，提前排查改装后各个部件的运动间隙；用于3D打印制作的版本则把细小的凸台、薄壁特征做了加厚处理，去掉了不必要的镂空凹槽，降低FDM打印时的支撑需求量，平放打印就可以完成成型，不需要复杂的 orientation 摆放，普通用户用PETG或者ABS材料打印就能获得足够的耐热性和结构强度，不会因为热端持续加热导致板件翘曲变形。板件上所有的螺栓孔位置都经过对位校核，和原厂龙门板的安装孔距完全重合，用户替换时不需要重新测量孔位、修改固件参数，拆下原有龙门板之后直接把这块适配板锁在原位，再把新热端、风扇、传感器依次固定到对应孔位即可完成改装，整个过程不需要对打印机的原有机械结构做破坏性改动。

　　从实际使用场景来看，这类适配板既适合个人玩家升级大流量热端、提升打印速度，也适合小型3D打印工坊批量改造设备，统一改装后的热端安装基准，减少多台设备之间的打印效果差异。板件的外形轮廓完全避开了X轴的同步带运行路径、拖链走线空间，风扇安装位的开孔也和原厂散热风道的走向匹配，不会阻挡热端散热风扇的进风通道，保证冷端散热效率，避免热端热量向上传导导致挤出机送料齿轮处的耗材提前软化堵头。
