3D打印机智能断料检测传感器固定支架

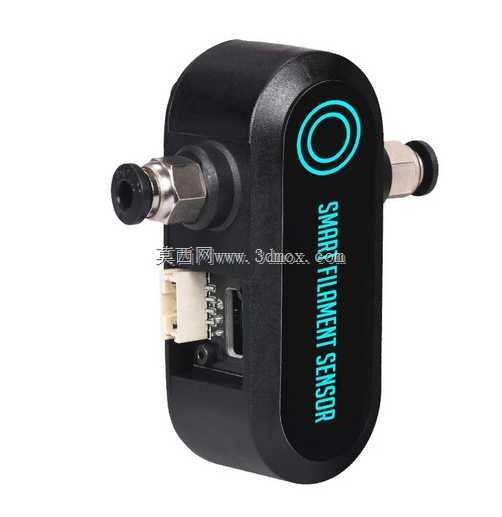

　　在桌面级FDM熔融沉积成型3D打印机的长时间无人值守打印场景里，耗材断料、缠料、进料卡顿是导致打印件报废最常见的故障类型，智能灯丝传感器作为耗材进料状态的实时检测部件，需要稳定固定在挤出机进料路径的合理位置，才能保证检测拨杆动作顺畅、进料阻力无额外增加，这款适配Bigtreetech智能灯丝传感器的专用固定支架，就是为解决传感器在Biqu系列机型上的安装定位需求设计的附加结构件。

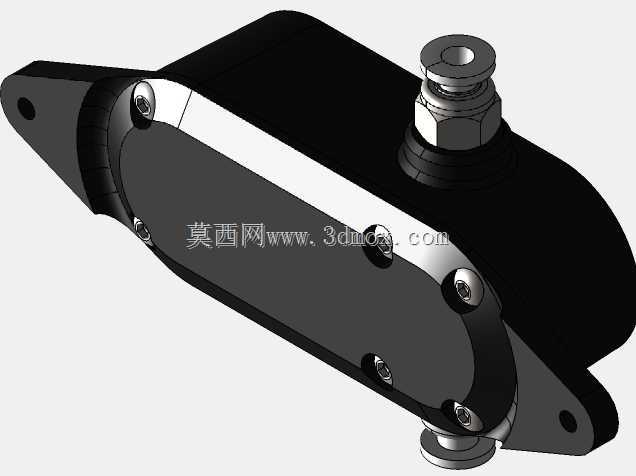

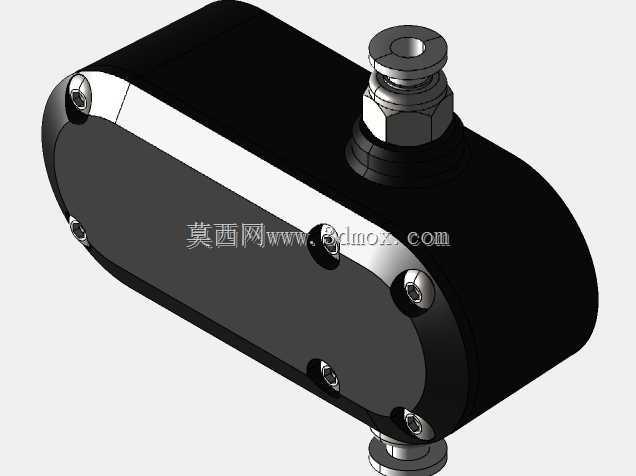

　　从实际装机的使用逻辑来看，这款支架的设计思路完全围绕现有传感器的原生安装结构展开：原厂智能灯丝传感器本身自带可拆卸的背板结构，常规安装方式是直接将背板锁附在铝型材机架或者挤出机旁的预留孔位上，但很多改装机型、更换了近程挤出套件或者调整了进料路径的设备，没有预留匹配的安装孔位，强行用扎带捆绑或者双面胶粘贴会出现传感器晃动、进料角度偏移的问题，轻则导致检测触发误报，重则增大耗材进料阻力引发挤出打滑。这款支架的结构设计直接跳过了传感器原生背板的安装逻辑，使用者可以先把传感器原厂的下背板从壳体上取下，将支架的定位卡槽直接卡入传感器壳体原本对应背板的安装槽位，不需要额外在传感器壳体上打孔、攻丝，也不需要修改传感器本身的任何内部结构，完全利用原有壳体的卡扣与螺丝孔位完成锁紧固定，不会破坏检测部件的原有密封与装配精度。

　　支架的安装对接端做了适配3D打印机常用2020、2040铝型材的安装接口，预留的沉头孔位可以直接塞入M5方螺母或者滑块螺母，用内六角螺丝就能把整个支架连同传感器一起锁在机架的任意预设位置，结构工程师在建模阶段就反复核对了安装边界：支架整体向外延伸的避让长度控制在35mm以内，不会和旁边的X轴拖链、同步带张紧轮、挤出机散热风扇发生运动干涉，即使是打印尺寸较小的桌面机型，也不会因为加装支架挤占成型仓的有效打印空间。传感器两侧的快插气动接头在支架装配完成后完全露出，PTFE进料管可以直接垂直插入接头，进料路径的弯折角度控制在15度以内，避免耗材在管内形成过大的弯折阻力，尤其是打印TPU、TPE这类柔性耗材时，顺滑的进料路径能大幅降低耗材在管路内打结、堵头的概率。

　　从功能特性上看，这个支架把传感器的安装位置从原本贴近挤出机的区域，转移到了机架后侧上方的空余位置，一方面远离了热端加热块的热辐射区域，避免传感器内部的检测电路板、微动元件长期处于高温环境下出现老化加速、检测灵敏度漂移的问题，传感器的正常工作环境温度通常需要控制在60摄氏度以下，远离热端后仓内空气流通更好，壳体表面温度能稳定维持在室温区间，电子元件的工作寿命更长；另一方面高位安装的方式让耗材从料架导出后，先经过传感器检测，再顺着PTFE管输送到挤出机，耗材的走线弧度更自然，料盘转动时的拉扯力不会直接作用在传感器的检测拨杆上，只有当耗材完全耗尽、断料或者进料停止时，拨杆才会触发停机信号，误触发的概率相比贴近挤出机的安装方式降低很多。

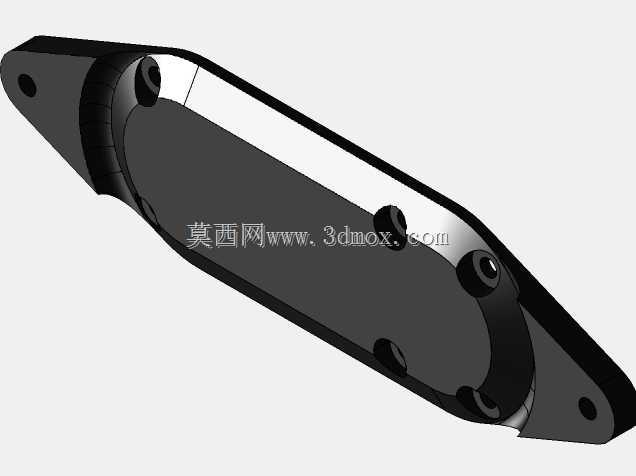

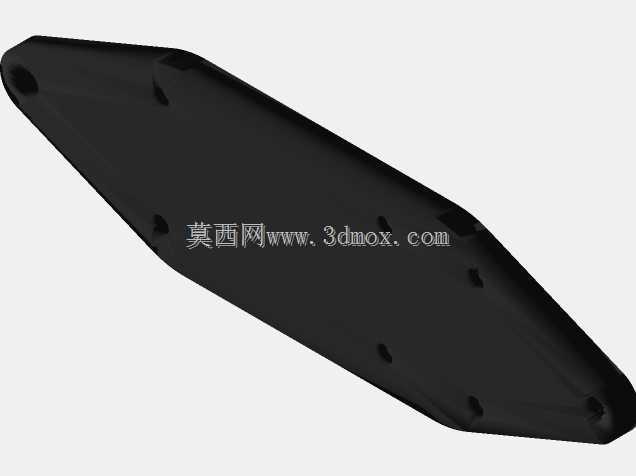

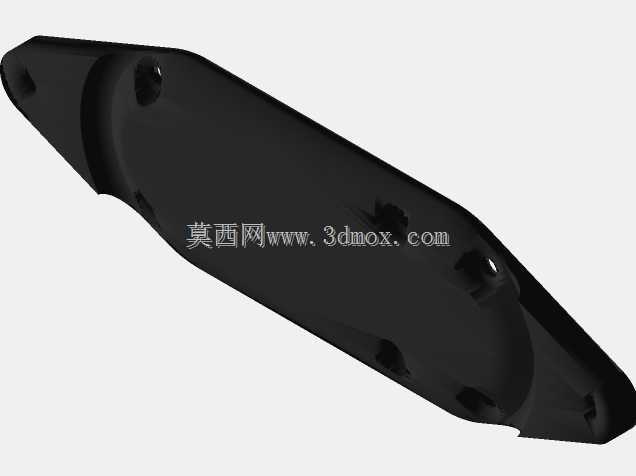

　　建模过程中结构细节的处理也完全贴合3D打印件的生产工艺：支架所有的壁厚都设置在3mm以上，受力的卡槽位置做了局部加厚到4.5mm，即使用PLA耗材打印也能获得足够的结构强度，长期夹持传感器不会出现卡扣断裂、塑性变形的问题；所有棱角位置都做了R2以上的圆角过渡，没有尖锐的应力集中角，打印时不需要添加支撑也能获得完整的成型表面，安装孔位预留了0.2mm的装配公差，普通FDM打印机打印完成后不需要额外打磨、扩孔就能直接拧入螺丝完成装配。支架和传感器壳体接触的定位面做了浅0.1mm的定位凸台，装配时传感器可以直接卡在凸台上完成预定位，锁螺丝时不会出现移位，装配完成后传感器的指示灯朝向正好对着设备外侧，用户在设备旁边就能直接看到传感器的工作状态指示灯，不需要探身到机架内侧查看运行状态。

　　在不同改装场景的适配性上，这款支架除了适配Biqu原厂机型之外，所有采用同规格Bigtreetech智能断料传感器的DIY改装3D打印机都可以通用，用户只需要根据自己机架的铝型材槽距调整安装螺丝的位置，就可以把传感器固定在任意不干涉运动部件的位置，不管是近程挤出的直驱机型，还是远程送料的 bowden 机型，都能找到合适的安装点位，彻底解决改装设备没有传感器预留安装位的痛点。
