户外立柱式自助售货终端钣金结构

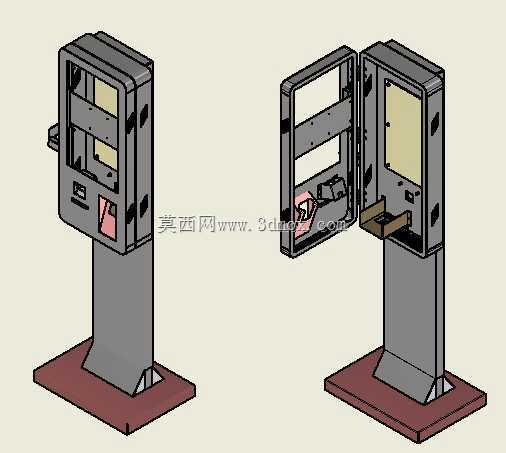

　　该结构对应户外公共区域使用的立柱式自助售货终端，整体由上部箱体、立式支撑柱和底部安装法兰盘三部分组成，常见于景区步道、园区出入口、公交场站、商业街区外摆区域，承担无人值守小件商品售卖、扫码支付交互、取货交付等功能。设备采用立柜加高支撑的布置方式，操作面板朝向行人通行侧，屏幕与操作区高度适配站立使用姿态，用户无需弯腰即可完成选品、支付和取货动作；下部立柱将主箱体抬离地面，可避免地面积水溅入箱体，也能减少地面扬尘、清扫作业对设备下部的干扰。

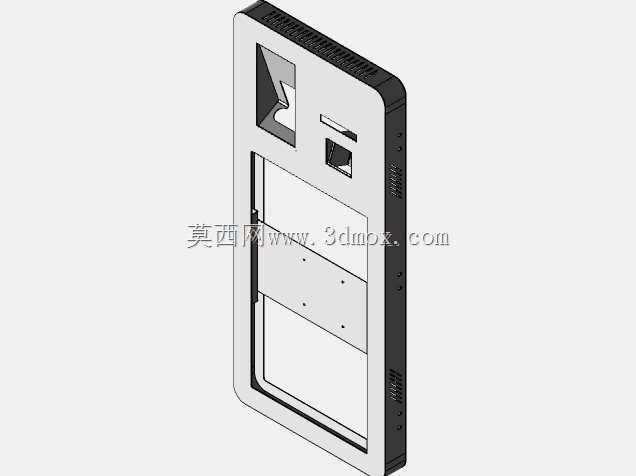

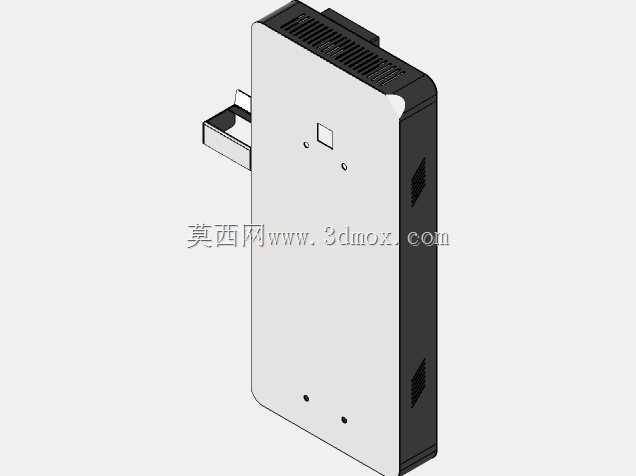

　　从结构拆分关系看，上部箱体采用钣金折弯拼焊的封闭壳体形式，前侧设置可开启检修门，门体与主箱体通过侧边铰链连接，关闭后由门锁固定，维护时可直接打开前舱，对内部货道、控制模块、电源组件和出货机构进行检修。箱体内部分层预留安装空间，上部区域对应显示屏和交互面板的安装位，中部预留控制板、支付模块及商品存储机构的固定孔位，下部设置出货口，商品完成交易后经内部导向通道落入取货区域。门体内侧布置有横向加强筋和安装折边，既用于固定内部元器件，也能提高薄钣金门体的抗变形能力，避免长期开关后出现门体下垂、密封间隙不均的问题。

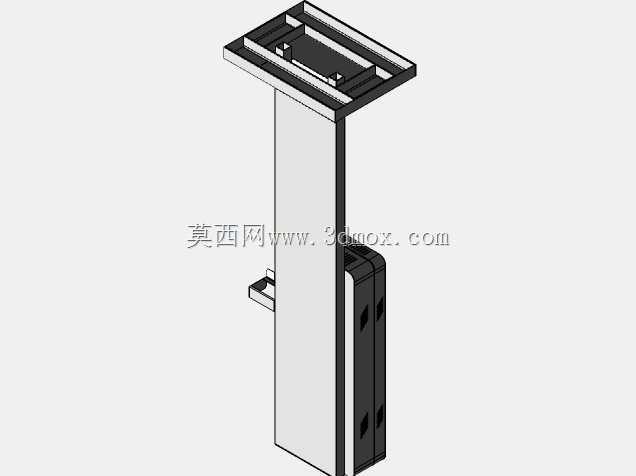

　　箱体外壳的边角采用折弯过渡，侧边预留多处安装孔和散热避让位，可根据配置加装锁具、通风百叶、防水胶条和外部标识牌。支撑柱为变截面立式钣金结构，上端与箱体底部通过螺栓或焊接方式连接，下端落在方形底板上；柱体与底板之间设置三角加强肋，承受箱体偏载、用户倚靠以及户外风载时，可将作用力顺畅传递至基础。底部方形法兰盘四周开设地脚固定孔，现场安装时可通过膨胀螺栓固定在混凝土硬化基础上，也可配合预埋钢板进行焊接固定，安装边界需保证底板下方基础平整，周边预留开门检修和取货操作空间。

　　设计这类终端时，需要先确定操作面高度、箱体厚度和立柱高度之间的比例关系：箱体过厚会增加迎风面积和立柱弯矩，过薄则无法容纳货道与电子模块；立柱截面需结合箱体满载重量、开门力矩和当地风压校核，避免设备晃动。前舱门的旋转半径要在布置阶段明确，设备前方不能设置台阶、护栏等遮挡物，保证门体可完全打开。出货口位置需远离立柱和底板加强结构，防止取货时与基础或支撑件干涉。外壳各钣金件之间尽量采用统一折弯半径和可拆连接方式，便于表面喷涂、运输组装以及后期更换损坏面板。

　　三维建模过程中，可将主箱体、检修门、立柱、底板、加强肋、铰链安装位和门锁区域分别建立实体特征，重点还原门板开合关系、内部安装折边、底板孔位和支撑肋布局。对于结构工程师而言，该模型可用于校核户外机柜的站立操作尺寸、检修空间、固定方式和内部元器件布置；对于设备选型人员，可据此判断终端在街区、园区等场景中的占地范围、安装条件和维护方式；对于钣金加工人员，可从模型中提取折弯件轮廓、焊接位置和装配关系，辅助完成外壳下料、焊接组对与表面处理工艺规划。
