齿轮齿条联动往复传动机构

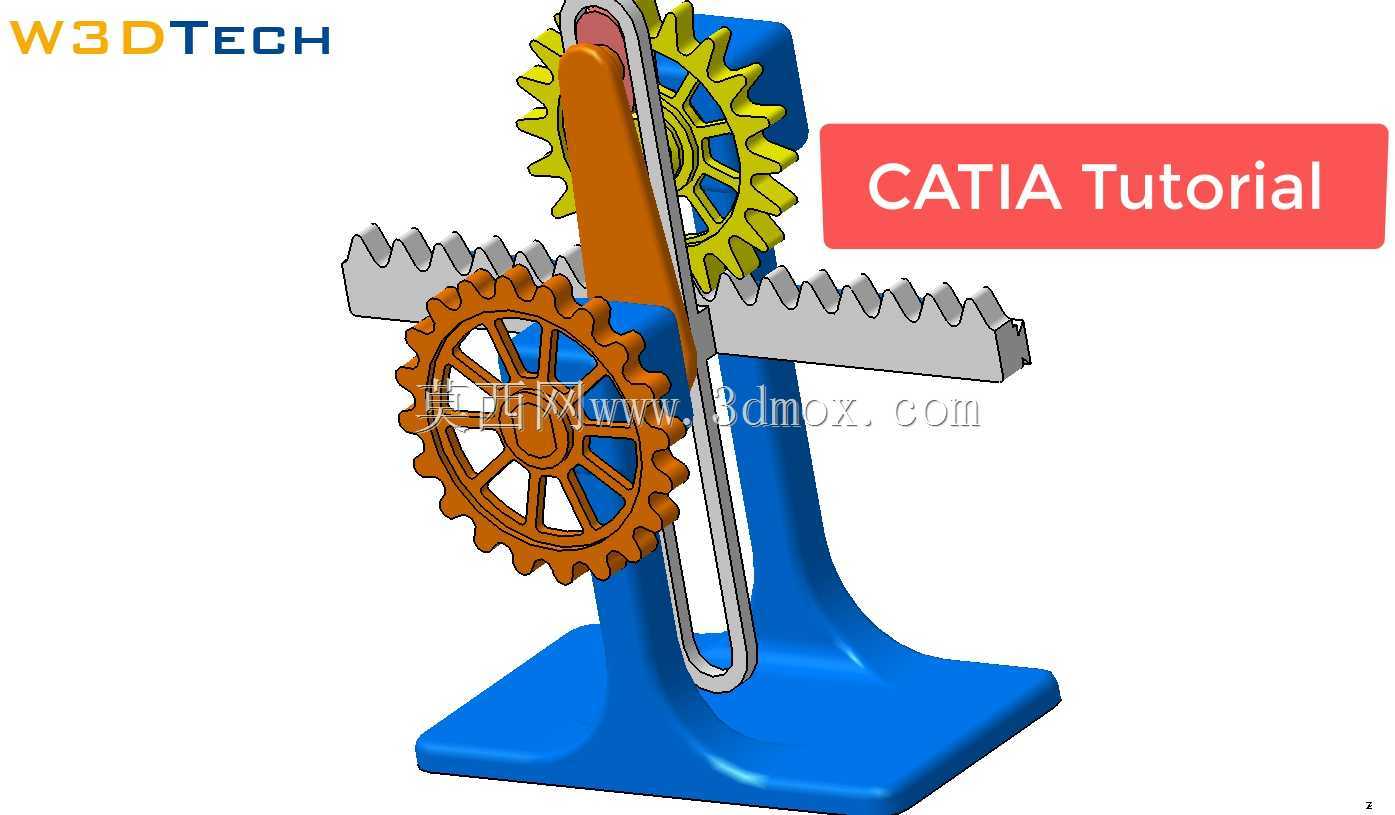

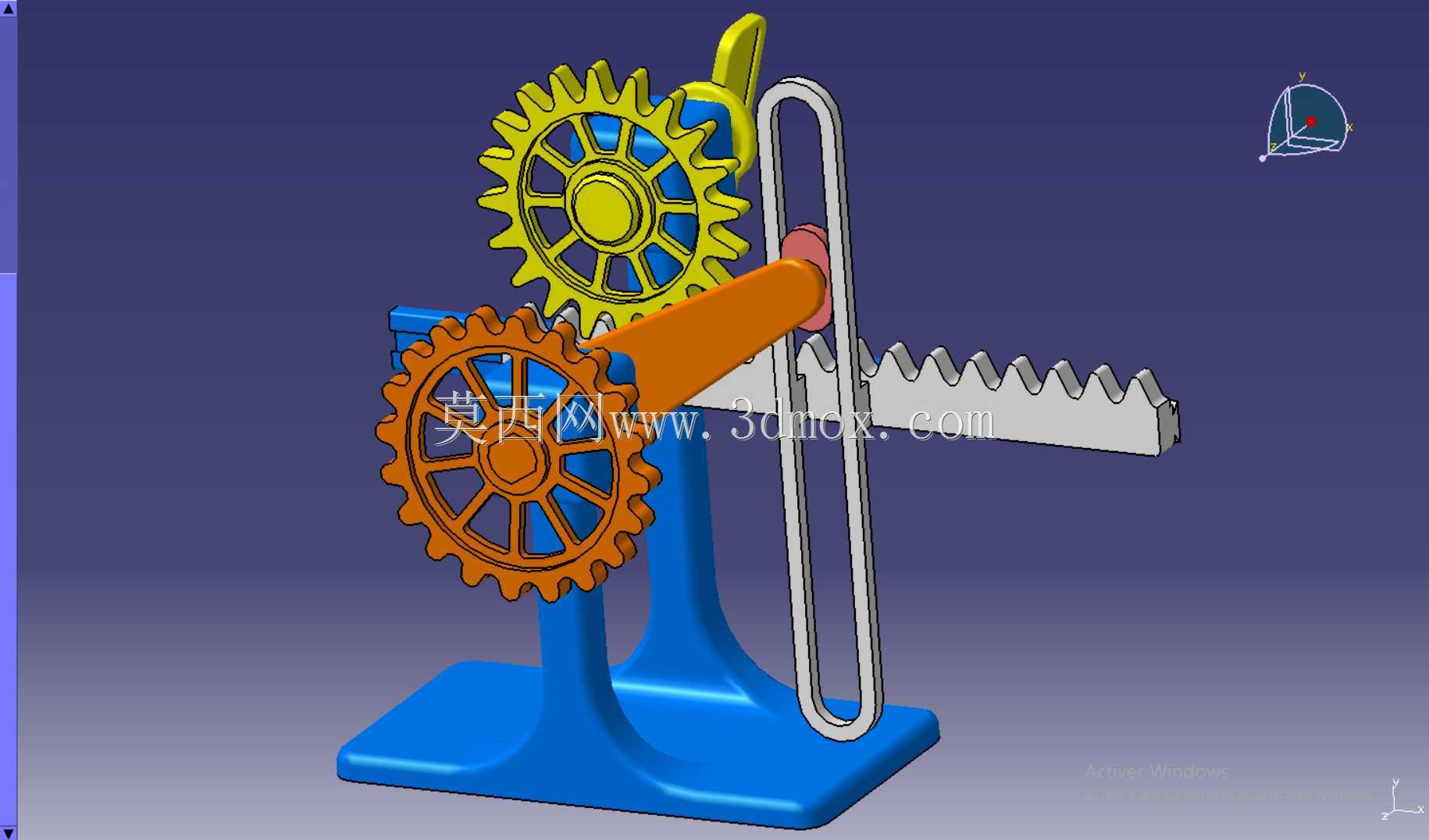

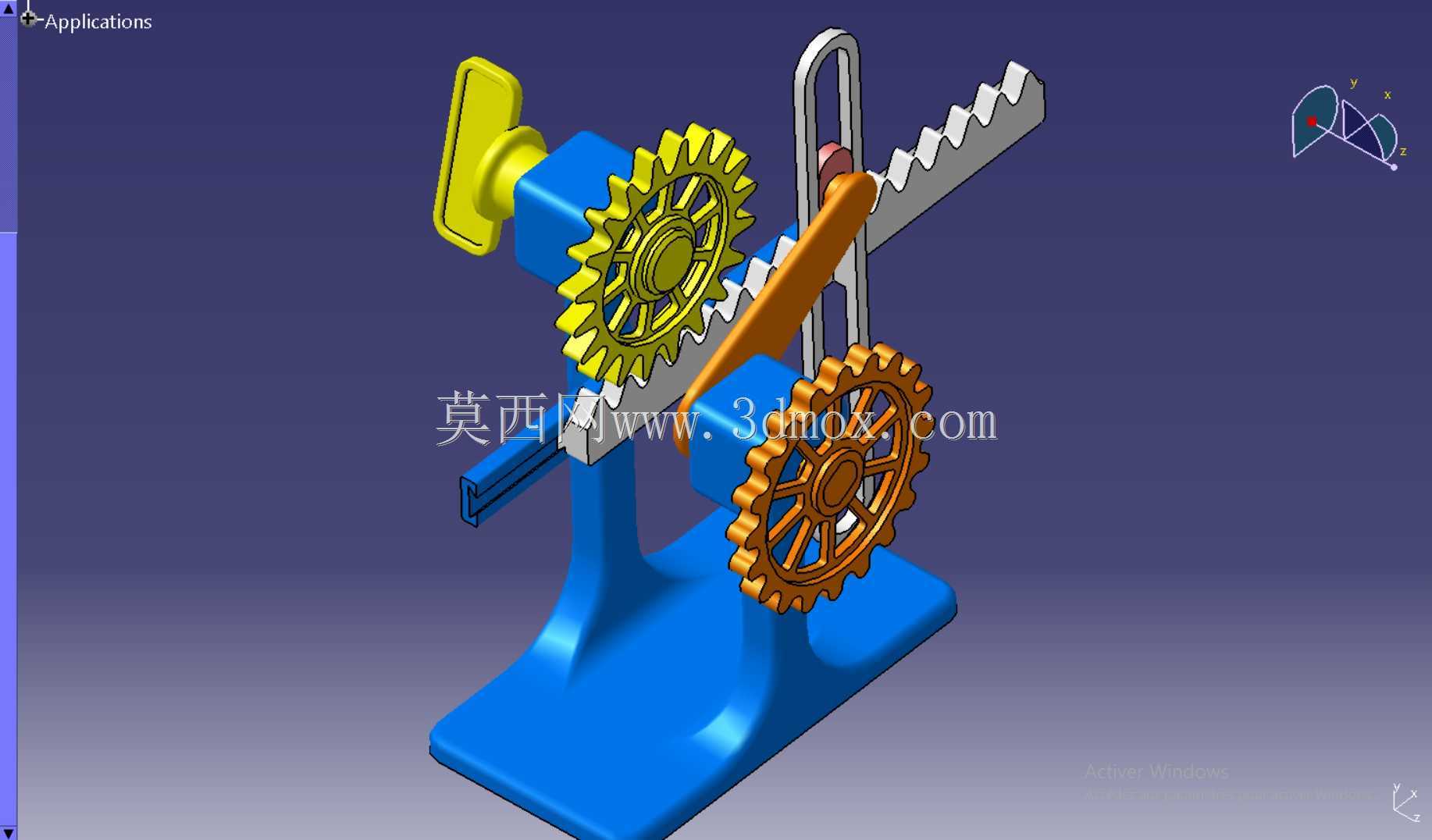

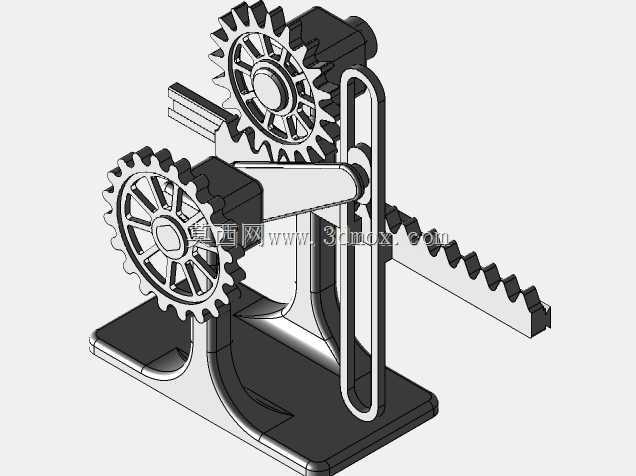

　　这套传动结构在轻工进给工位、小型物料推送台、教学演示台以及间歇送料模组里都能找到对应的落地场景，核心是把双齿轮啮合、齿条直线滑动和曲柄摆杆的往复动作整合在同一根立式支座上，不需要额外加装复杂的换向阀组或者电控行程开关，就能完成旋转输入到直线往复输出的转换。从实际装配边界来看，底部蓝色支座承担全部定位与承载作用，底座为整块加宽的平板结构，安装时直接贴合设备安装基板，通过底座预留的沉孔完成锁固，支座立臂向上延伸承托两根齿轮转轴，转轴的同轴度靠立臂上的镗孔保证，装配后两个齿轮分别布置在齿条上下两侧，黄色齿轮位于齿条上方、棕色齿轮位于齿条下方，两个齿轮的齿形都和齿条的齿面保持啮合侧隙，侧隙控制在常规传动允许的0.1到0.2毫米区间，既不会出现卡滞顶齿，也不会在换向时产生过大的回程空程。

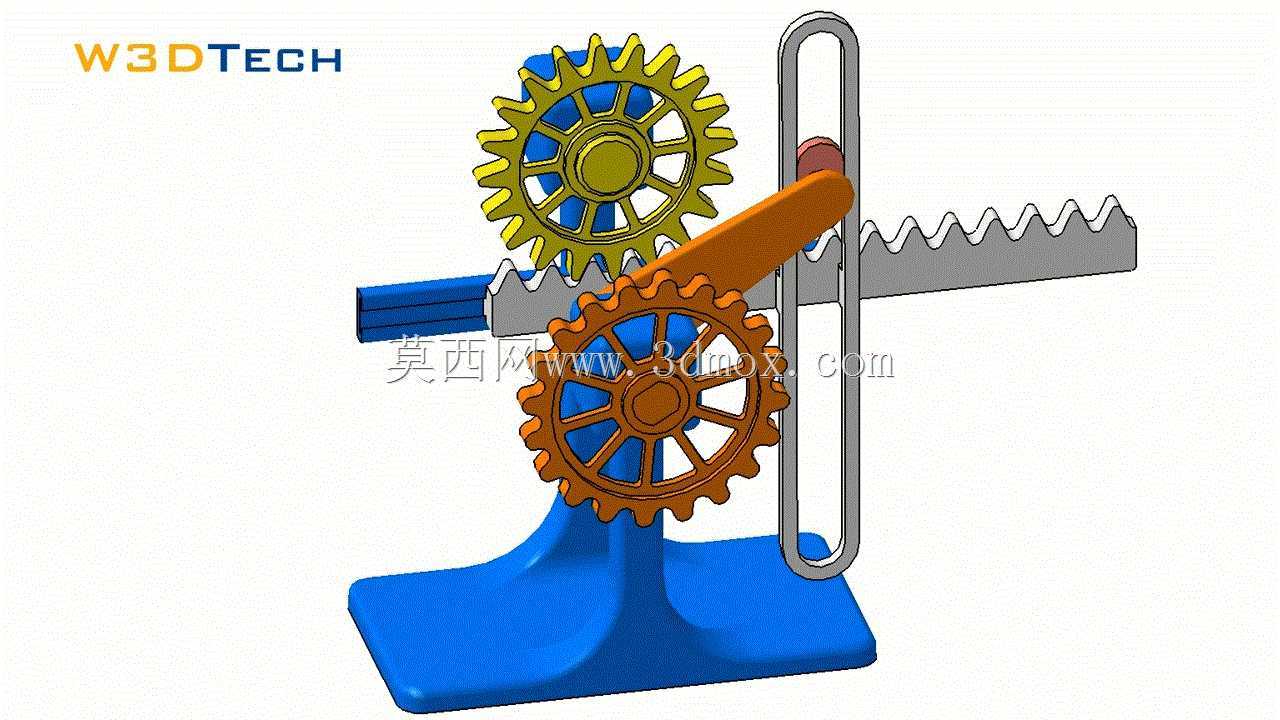

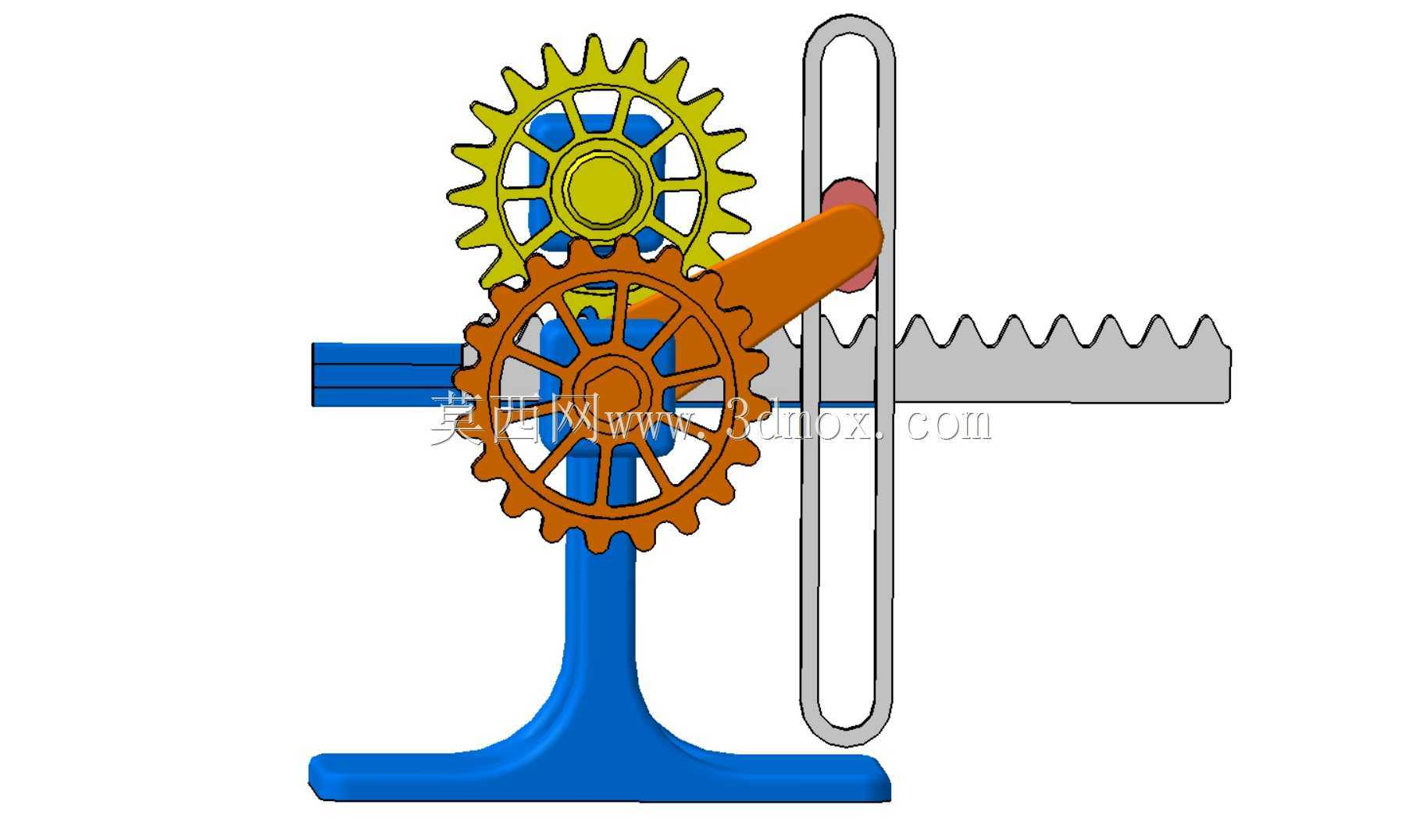

　　齿条本身是长条形钢制构件，沿水平方向贯穿支座上部的导向槽，导向槽的内壁和齿条上下平面做滑动配合，约束齿条除水平滑动之外的其余五个自由度，齿条左端延伸出蓝色的推送杆段，实际使用时这一端可以连接推块、料夹或者挡料销，直接把齿条的直线位移转化为工位上的工件推送动作。和棕色齿轮同轴联动的橙色摆杆是整套机构的运动输入兼换向构件，摆杆一端固定在下方齿轮的轴端，另一端加工出长圆形滑槽，滑槽套在固定于齿条上方的滑动销上，当外力驱动摆杆绕齿轮轴做定轴摆动时，滑动销会在长槽内相对滑动，同时带动齿条沿导向槽做直线往复运动；而摆杆和下方棕色齿轮固连，棕色齿轮转动的同时会和上方黄色齿轮完成外啮合传动，两个齿轮转向相反，黄色齿轮同样和齿条上侧齿面啮合，相当于上下两组齿轮同时对齿条形成运动约束，抵消齿条单侧受力产生的偏转力矩，让长齿条在高速往复动作下也不会出现翘曲或者卡滞。

　　设计思路上没有采用常规单一齿轮驱动齿条的布局，而是特意布置双齿轮夹合齿条的结构，常规单齿轮齿条传动里，齿轮的啮合力会把齿条向远离齿轮的方向推压，齿条导向槽需要承受持续的单侧侧向力，长期运行后导向面容易出现偏磨，间隙变大后推送精度就会快速下降；这套上下双齿轮的布局里，上齿轮对齿条的啮合力向下，下齿轮对齿条的啮合力向上，两个径向力大部分互相抵消，导向槽侧壁只需要承担很小的侧向限位力，磨损速度大幅降低，整机的维护周期可以拉长数倍。摆杆上的长滑槽长度决定了齿条的往复行程，设计时只需要调整滑槽的有效长度或者滑动销在摆杆上的回转半径，就能在不更换齿轮齿条的前提下改变推送行程，适配不同工位对送料距离的要求，比如在小零件排序送料工位可以把行程设为30毫米完成短距步进，在包装盒推送工位可以把滑槽加长，把行程放大到120毫米完成长距推料。

　　外形尺寸方面，整套机构的总高度由底部底座到摆杆最高处的回转轮廓决定，立臂高度刚好避让两个齿轮的齿顶圆，齿轮转动时齿顶和立臂内壁保留足够安全间隙，不会发生运动干涉；齿条的总长度要覆盖最大往复行程两端的极限位置，当齿条运动到左右两个死点时，齿条和齿轮的啮合齿对数始终不少于3齿，保证传动不会脱齿。安装时需要先把底部支座固定在设备机架的基准面上，校准齿条导向槽的水平度，再依次装入下方齿轮轴组件、摆杆、滑动销、上方齿轮轴，最后穿入齿条并调整啮合侧隙，手动盘动摆杆全程无卡滞之后再锁紧各部位的紧定螺钉。这套结构完全靠机械构件本身的几何关系保证动作同步，不需要复杂的电控程序，在防爆工位、无气源的小型工作台以及机械原理教学实训场景里，既可以作为独立的往复推送单元使用，也可以把齿轮轴外接手轮或者小型减速电机，作为半自动送料机构的核心传动模块，零部件形状规整，大部分构件都是板件、轴类和标准齿形件，加工时不需要特殊的复杂工艺，普通铣削、滚齿设备就能完成全部零件制作，后期更换磨损件时也可以单独拆解齿轮或者齿条，不需要整体拆卸支座，维护便利性很强。
