模块化可更换滤片防护面罩结构设计

　　这款模块化防护面罩的结构开发，最初是围绕公共交通、商超巡检、车间巡检、门诊导诊这类需要长时间近距离接触人流的场景展开，传统一次性平面口罩在长时间佩戴时，耳带勒压、鼻梁处漏风、呼气打湿滤材导致阻力快速上升的问题非常普遍，而这款硬质框架式面罩从结构层面针对性解决这些痛点。

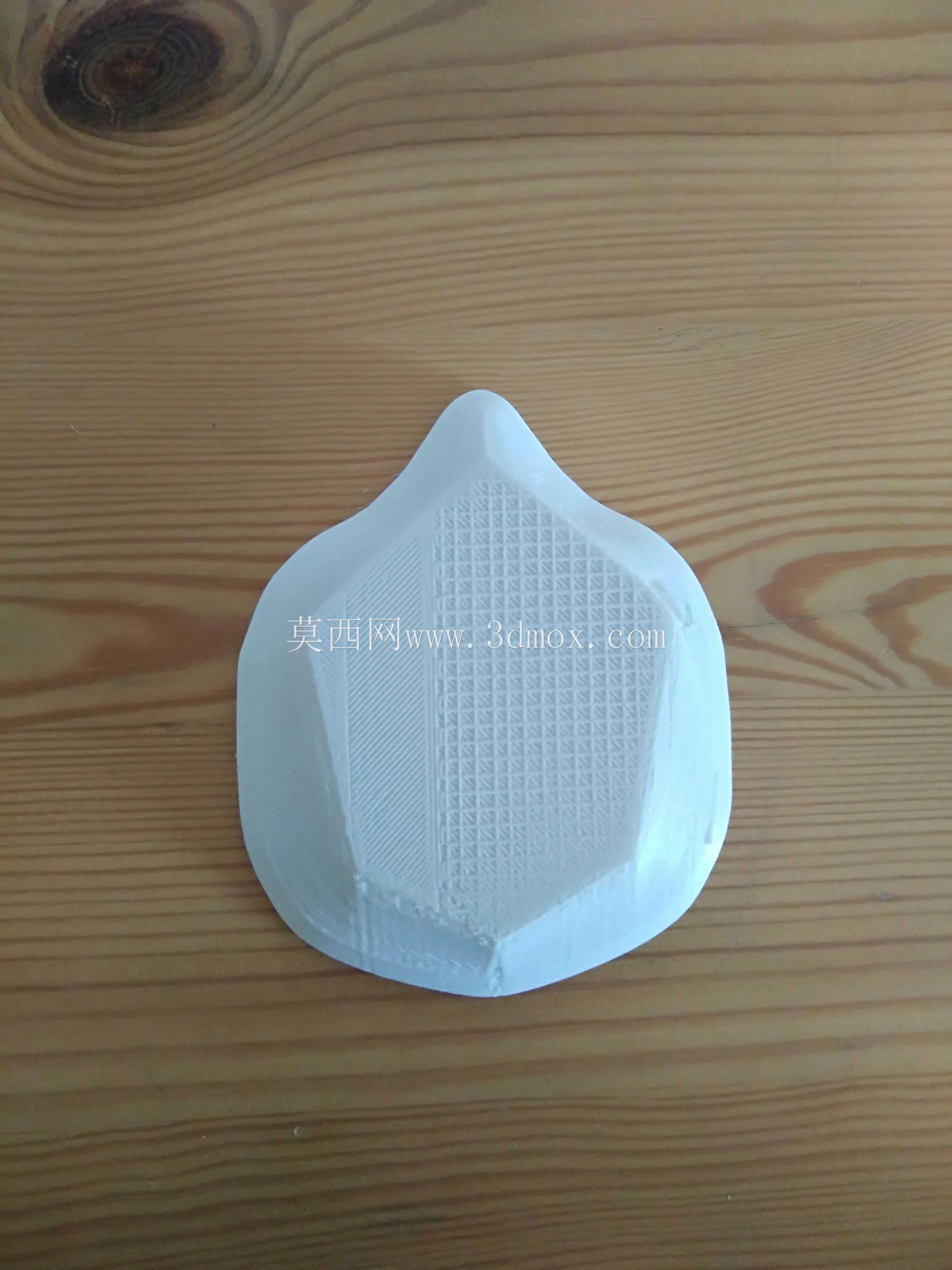

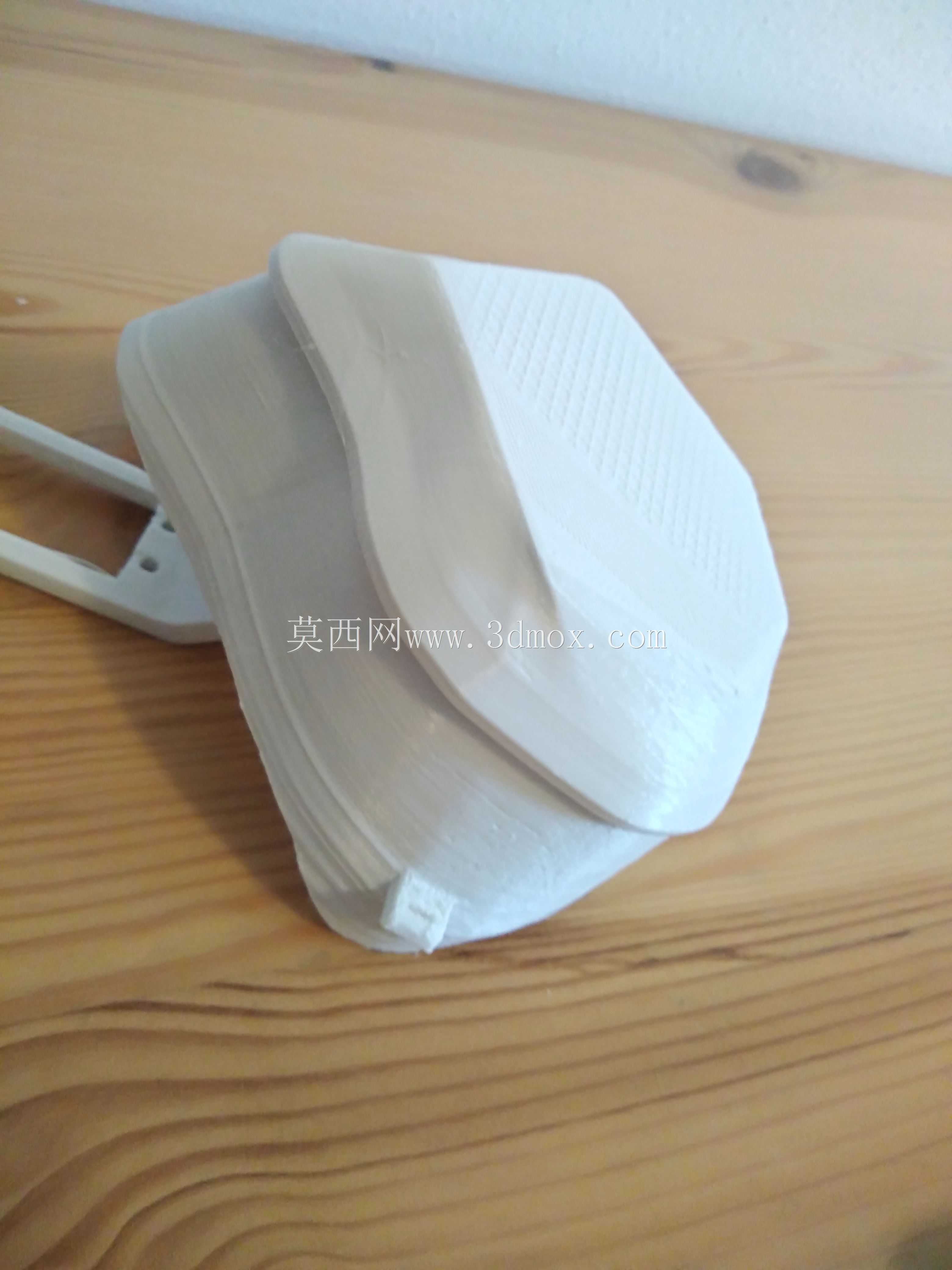

　　从整体结构拆分来看，整套面罩分为硬质承托主框架、面部接触密封边、前置滤片安装槽、侧边固定挂点四个核心部分。主框架采用符合人体面部曲面的流线型包覆造型，轮廓从鼻梁最高点沿颧骨两侧向下巴底端顺滑过渡，整体外轮廓宽度适配绝大多数成年人脸型，框架边缘距离面部皮肤预留2-3mm的密封件安装厚度，不会出现硬质壳体直接压迫颧骨、下颌骨的问题。前置滤片槽采用侧向抽插的卡扣结构，滤片从框架侧面的开槽推入后，槽位四周的凸筋会压紧滤片边缘，完全避免未经过滤的空气从滤片侧边缝隙直接进入面罩内部，更换滤片时不需要拆卸整个面罩，仅需侧向抽出旧滤片、插入新滤片即可，操作全程单手就可以完成，在值守岗位上不需要摘卸面罩就能完成滤材替换。

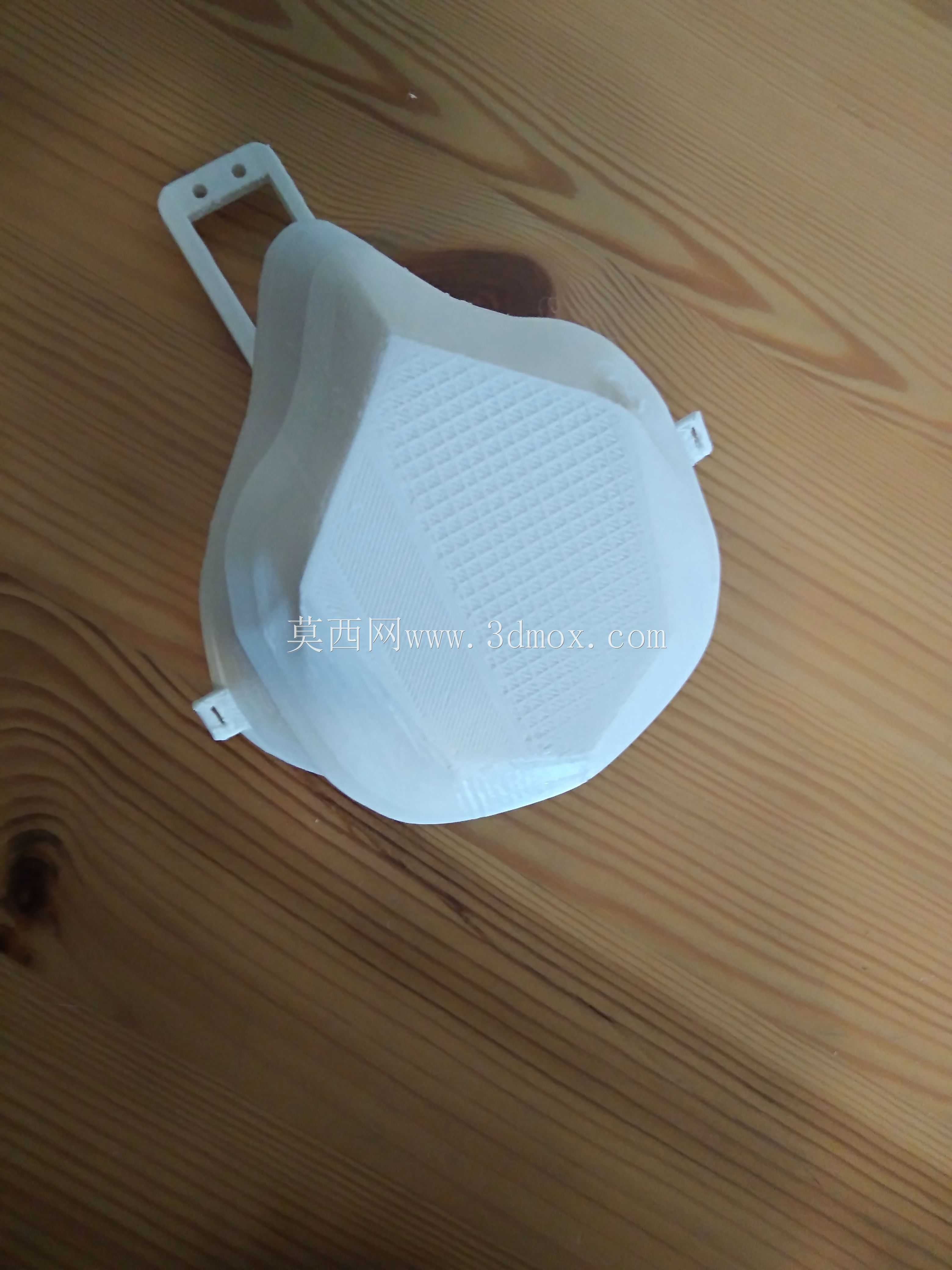

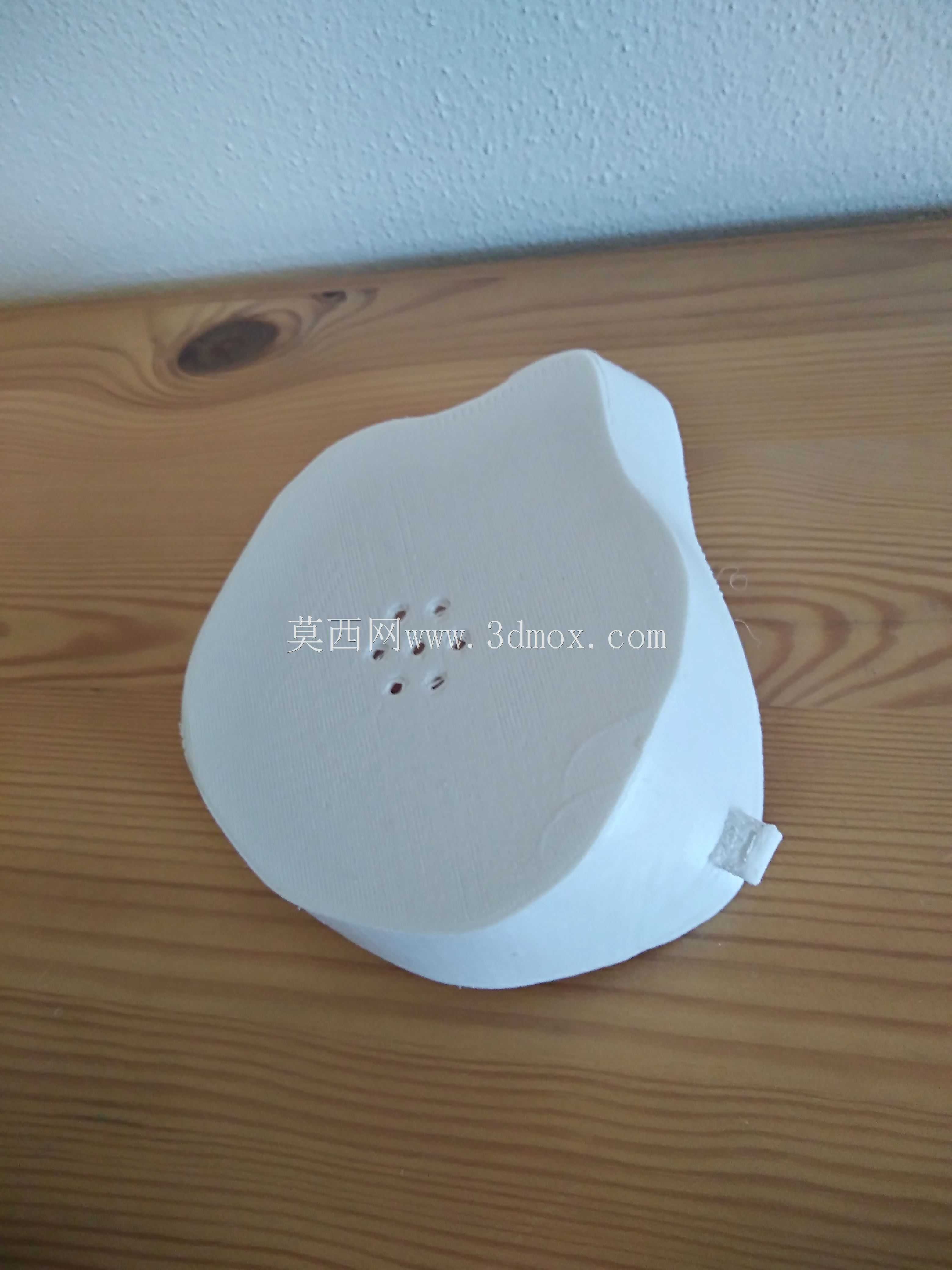

　　密封贴合部分的设计做了双层适配考量：如果采用硬质光敏树脂直接打印主框架，可以在框架接触面部的一圈预留粘贴槽，粘贴泡棉或者柔性TPU密封条，补偿不同人面部轮廓的曲面差异；如果直接采用柔性TPU材料打印主框架，框架边缘本身就具备0.5-1mm的弹性变形量，佩戴时贴合面部的压力可以均匀分布在鼻梁、颧骨、下颌的接触线上，不会出现局部压强过大导致的压痕，同时柔性材质在人说话、面部做表情时，可以跟随面部皮肤小幅移动，始终维持密封状态，不会因为面部动作出现缝隙漏风。

　　固定结构没有采用传统口罩的耳带直连方式，框架左右两侧预留了标准的挂带穿孔，既可以穿普通弹性耳带实现耳挂式佩戴，也可以替换成可调节长度的头戴式绑带，绑带绕过脑后上下两处固定点，把面罩的压力分散到后脑和头顶，长时间佩戴8小时以上也不会出现耳郭被勒得疼痛的问题，对于需要戴安全帽、护目镜的作业场景，头戴绑带可以和安全帽的束带并行布置，不会出现绑带互相干涉移位的情况。

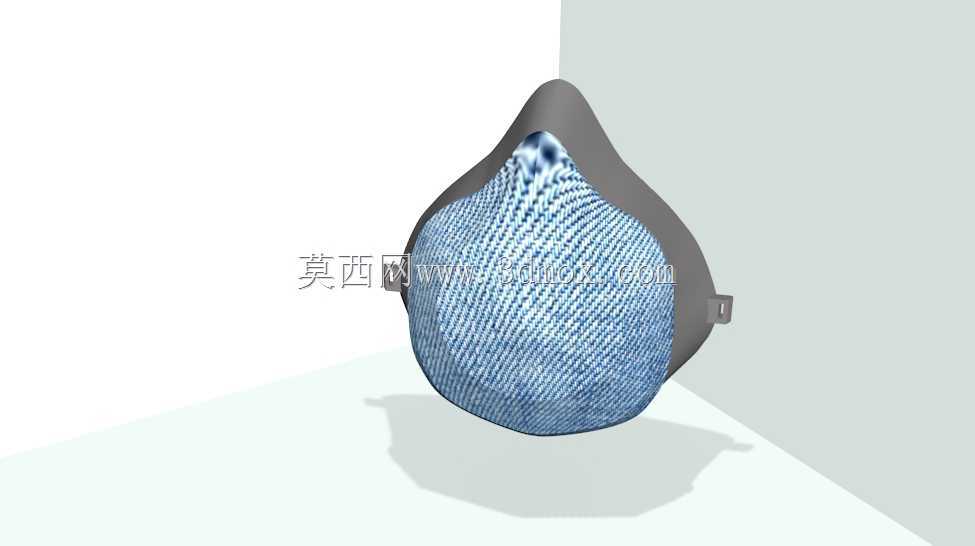

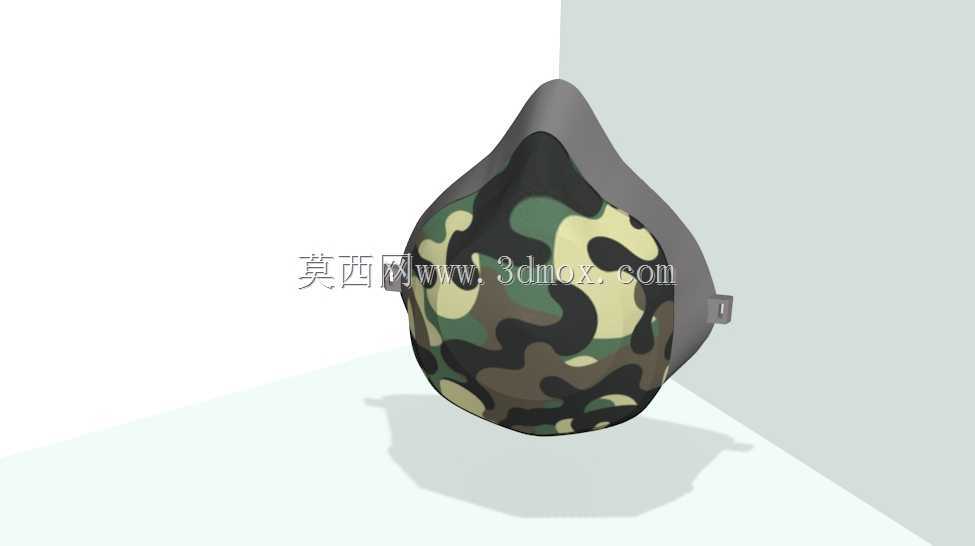

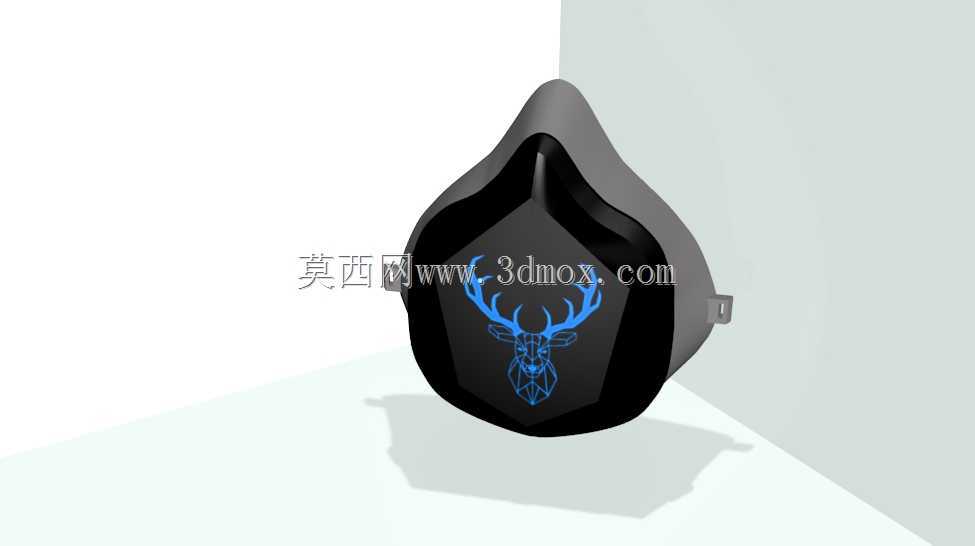

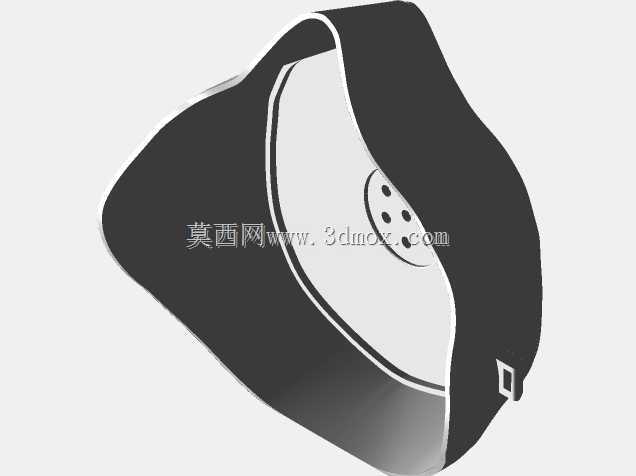

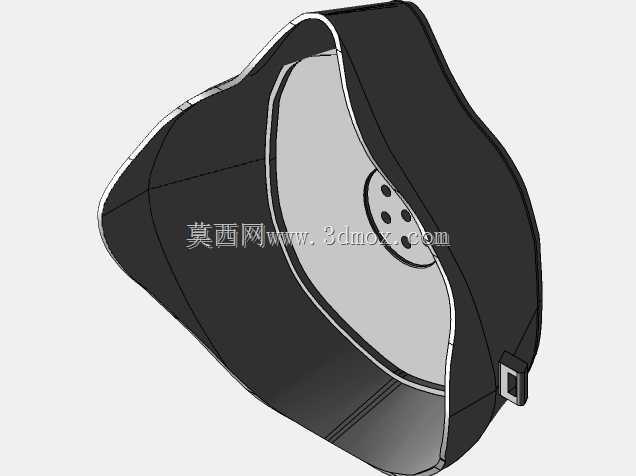

　　建模过程中对面罩内部的呼吸空腔做了余量校核，面罩内壁距离人口鼻的最小距离保留了15mm以上的间隙，呼气的时候气流不会直接冲击滤材导致局部湿化过快，同时内部空腔形成的缓冲气室可以降低吸气时的气流阻力，不会出现普通密闭面罩吸气时面罩贴脸的闷堵感。框架正面预留了个性化装饰的平面区域，可以在不破坏滤片安装结构、不改变密封轮廓的前提下，在正面做不同的纹理、标识造型，满足不同使用场景的外观区分需求，比如车间不同班组可以用不同颜色的面罩框架做岗位识别，不需要额外粘贴标识。

　　从安装边界和适配性来看，整个面罩的外轮廓最大宽度控制在160mm以内，高度从鼻梁顶端到下巴底端为130mm左右，佩戴后面罩最突出点距离面部的距离不超过45mm，不会和护目镜、安全帽帽檐、面屏发生位置干涉，佩戴眼镜的用户使用时，面罩上沿的密封边位于眼镜下沿的下方，呼气气流不会向上窜导致眼镜起雾。滤片槽的通用尺寸可以适配常见的熔喷滤材、静电棉滤片，用户可以根据所处环境的防护等级需求，自行裁剪对应厚度的滤材插入槽内，框架本身可以反复使用，每次使用后仅需用酒精擦拭消毒，不需要整体丢弃，大幅减少一次性耗材的浪费。

　　针对打印成型的工艺性，结构设计时把所有开孔的走向都设置为沿打印堆叠方向垂直布置，避免横向打印通孔出现层间开裂、支撑残留导致孔位堵塞的问题，框架上所有的壁厚都控制在2.5-3mm，既保证硬质框架的结构强度，摔落时不会出现开裂，也不会因为壁厚过大导致打印变形、重量过高，整只面罩的成品重量控制在60g以内，长时间佩戴的颈部负担非常小。侧边的滤片插槽开口处做了1度的拔模斜度，滤片插入时顺滑无卡滞，插入到位后端部的限位凸点会卡住滤片边缘，正常佩戴、低头动作时滤片不会从槽内滑出。
