四十七齿直齿圆柱传动齿轮结构

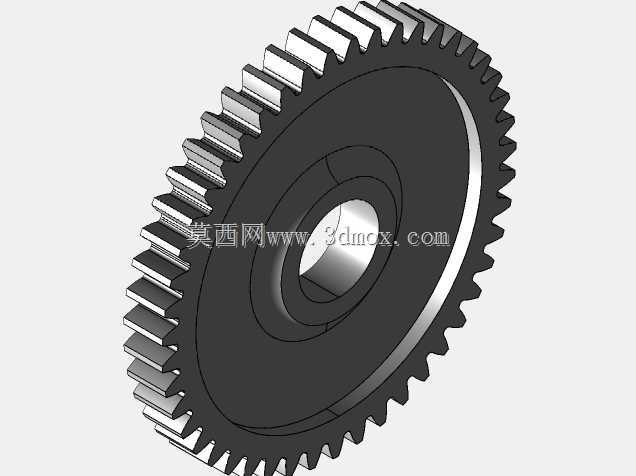

　　在常规中小载荷的平行轴动力传递场景里，直齿圆柱齿轮始终是结构最简单、装配维护门槛最低的传动元件，这套47齿直齿轮的三维结构，完全围绕通用工业减速、动力传输工位的实际使用需求搭建，没有多余的异形修饰，所有轮廓都服务于啮合精度、安装适配和长期运行可靠性。

　　从现场选型的实际逻辑来看，这类齿数的直齿轮很少用于高速重载的主传动链路，更多出现在二级减速末端、轻工输送设备的动力分配轴、包装机械的同步进给机构、小型工装的转速匹配工位当中。直齿的啮合特性决定了它轴向几乎不产生附加分力，对应的支撑轴只需要承担径向载荷，不需要额外配置角接触轴承或者止推结构来抵消轴向力，对配套轴承座、安装机架的设计要求更低，很多老旧设备的备件替换、非标自动化设备的低成本传动方案里，这类标准参数直齿轮的适配性极强。

　　整套结构的设计思路完全贴合机械加工的工艺约束：轮齿部分采用标准渐开线齿形，齿顶、齿根的过渡圆角都按照常规滚齿、插齿加工的走刀余量预留，不会出现建模时齿根尖角导致的应力集中问题，实际加工时不需要额外做电极清角或者特殊工序，普通滚齿机搭配标准模数滚刀就能完成齿形加工，后续如果需要提升齿面耐磨性，直接做高频淬火处理即可，齿形的加工基准和内孔的同轴度公差可以在一次装夹中完成保证。

　　齿轮的主体轮廓采用盘式结构，轮缘厚度和齿宽匹配，轮毂部分向单侧小幅凸起，既保证了和转轴配合段的轴向接触长度，避免齿轮运行时出现轴向窜动，又不会过度占用轴向上的安装空间。中心的通孔作为和转轴配合的安装基准，孔壁可以根据实际使用需求加工键槽，配合平键实现周向扭矩传递，安装时齿轮端面靠紧轴肩定位，另一侧用轴用挡圈或者锁紧螺母限位，整个轴向固定链路简单可靠，拆装维护不需要特殊工装。

　　从安装边界来看，齿轮的齿顶圆、齿根圆尺寸完全由齿数和模数推导得出，设计配套传动箱的时候，两个啮合齿轮的中心距只需要按照标准中心距公式计算，预留0.1到0.3毫米的侧隙调整量，就能保证啮合时不会出现顶齿、卡滞，同时空载回程间隙控制在合理范围内。齿轮的端面没有设计多余的减重孔，一方面是这个尺寸量级的齿轮自身重量不大，减重带来的惯量降低收益有限，另一方面完整的腹板结构刚性更好，在频繁正反转的进给工况下，腹板不会出现交变应力导致的变形，长期运行后齿面的啮合接触痕迹能保持均匀，不会出现局部偏磨。

　　实际建模过程中，齿形的渐开线轮廓完全按照压力角参数生成，齿向方向为平直齿，没有螺旋角，装配的时候两个配对齿轮的轴线平行度公差只要控制在常规IT7级精度对应的范围内，就能保证全齿宽方向均匀接触，不会出现齿端局部受力过载的问题。这类齿轮的失效形式大多是长期运行后的齿面磨损或者齿根弯曲疲劳，设计时腹板和轮缘的过渡位置都做了圆弧过渡，避免截面突变带来的应力集中，在额定载荷范围内运行，齿根的弯曲安全系数完全能满足通用设备的使用要求。

　　不同于斜齿轮运转时的轴向力问题，这款直齿轮在安装时不需要调整轴承的轴向游隙，新手设计人员做传动方案的时候，只需要校核轴的径向强度、齿轮的接触强度和弯曲强度，不需要额外计算轴向载荷对机架、轴承的影响，很大程度降低了整套传动系统的设计复杂度。在一些开式传动的工位，比如小型农用机具、户外简易输送设备，这种结构简单的直齿轮即便润滑条件一般，也能稳定运行，对粉尘、杂质的耐受能力比精密传动件更高，备件更换时直接按照参数采购或者加工即可，不需要配对研磨，维护成本极低。
