无人机空气单元与双天线支撑固定结构

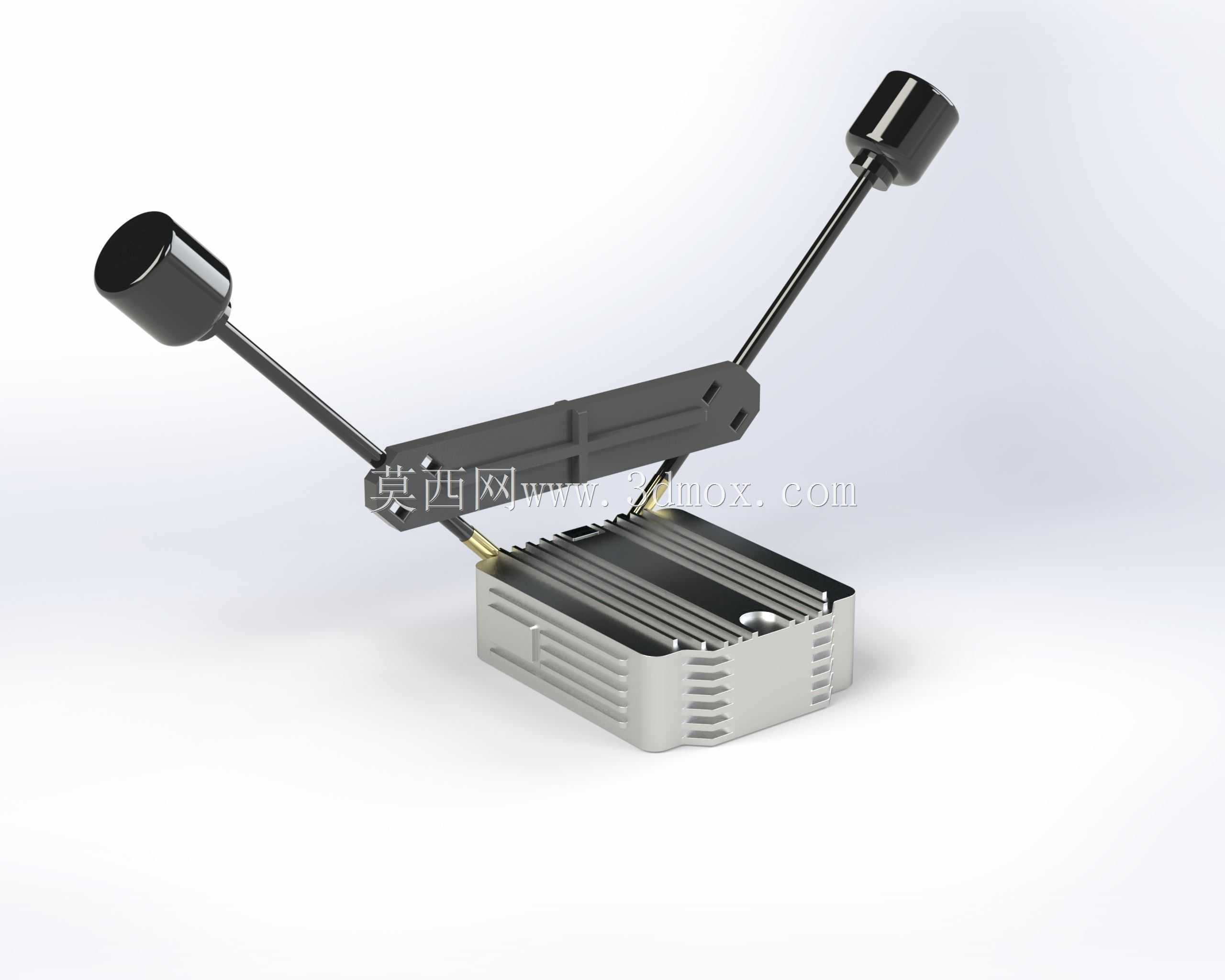

　　这套结构面向小型多旋翼无人机的机载感知与通信链路布置，核心由下部带散热鳍片的空气单元壳体、中部横向连接横梁以及两根斜向伸展的天线支杆组成，主要用于在整机装配阶段校核外置天线的安装姿态、避让空间与周边机载设备的干涉关系。实际飞行平台中，空气单元多承担气压感知、环境数据采集或机载模块防护功能，壳体表面连续排布的散热鳍片并非装饰特征，而是为内部发热器件提供被动散热面积，鳍片走向顺着飞行前进方向布置，可利用前飞气流强化对流换热，避免长时间作业时模块内部温度累积影响传感精度。

　　天线支杆末端的圆柱形封装件为定位与通信天线，两根支杆从横梁两端向外上方张开，设计上让两支天线轴线保持近似90度的空间夹角，这种正交布置能降低单一姿态下信号被机身遮挡、多径反射造成的链路衰减概率，在无人机倾斜、转弯或姿态大幅变化时，至少保证一根天线处于较优的信号接收方向。支杆采用细长圆杆形态，一方面减少外露结构的迎风面积，降低飞行风阻与气动扰动，另一方面让天线端头远离机身内部的电调、动力线等强干扰源，拉开电磁隔离距离。

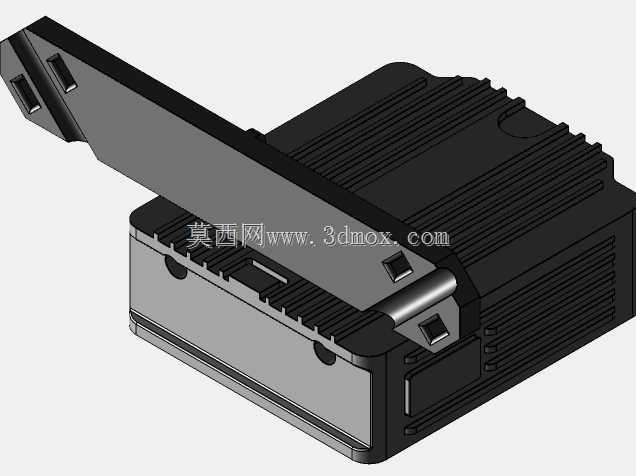

　　从安装边界看，下部空气单元壳体为带圆角的矩形盒体，底部与侧面预留了装配贴合面，可通过螺钉或减震垫固定在无人机机身顶板的设备安装区；壳体四周的鳍片之间留有间隙，安装时不能被机架梁、电池绑带或其他机载模块遮挡，否则会切断散热气流通道。中部横梁跨接在空气单元上方，两端通过铰接或螺钉点位与支杆连接，横梁底面和空气单元顶面之间保留了足够空隙，既避免直接接触传导振动，也给线束穿出、接头插拔留下操作空间。

　　结构设计过程中需要重点核对几处干涉风险：天线支杆向外伸展后，其旋转包络不能与相邻螺旋桨的旋转平面重叠，要留出桨叶振动形变与气动晃动的安全余量；支杆根部的连接角码需要承受起降冲击与飞行振动，壁厚与加强筋的布置要保证长期受振不出现松动；天线端头的圆柱封装件外径统一，支杆长度一致，保证两侧天线相位中心对称，减少方向图偏差。

　　在三维装配校核场景下，该模型可直接导入整机机架，模拟空气单元在设备舱内的占位情况，验证横梁安装孔位与机身预埋螺母的对位关系，检查天线支杆在折叠机臂、收纳装箱状态下是否会与相机云台、GPS模块发生碰撞。对于结构设计人员，这套件的拆分逻辑也具备参考价值：发热模块独立成壳并集成散热特征，易受干扰的天线通过细长支架外伸远离干扰源，承力横梁与功能壳体分离设计，既便于单独拆装维护天线部件，也能在支杆受撞击断裂时避免冲击力直接传递到空气单元壳体，降低核心感知模块的损坏概率。整机布线时，天线馈线可沿支杆内部或外侧走线槽汇入横梁，再沿空气单元侧壁接入接口，外露线束长度需预留支杆振动余量，避免拉扯接头。
