500mW风冷激光雕刻切割模组结构

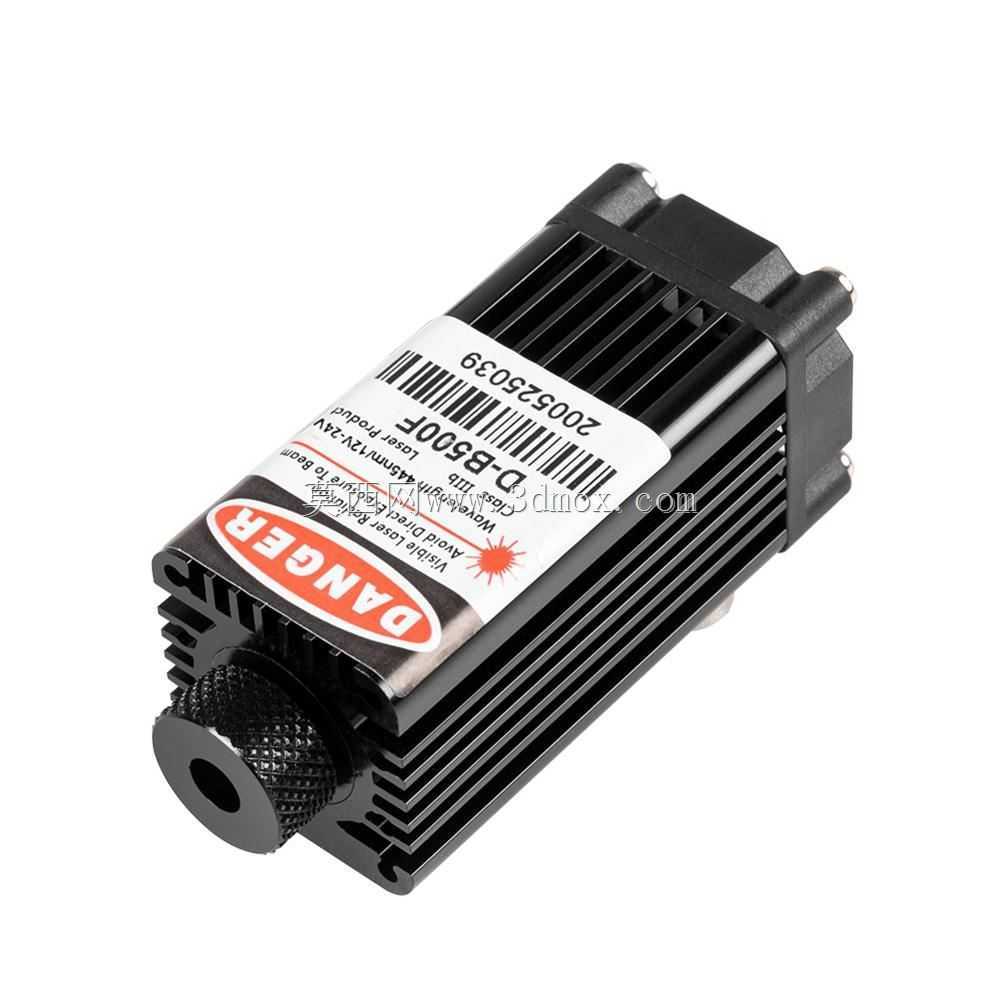

　　该激光模组主要面向桌面级数控雕刻、轻量切割与小型打标设备的集成场景，常见于DIY数控平台、龙门式雕刻机、激光切割机以及教学实验设备中。模组以500mW半导体激光输出为核心，外部结构围绕光路安装、散热、风冷和设备固定展开，能够在非金属薄材上完成刻线、图案烧蚀、轮廓切割等作业。实际使用时，激光头通常安装在Z轴移动滑座或设备执行端，随XY运动轨迹完成加工，适合纸张、薄木片、皮革、塑料、纸板等低功率材料处理。

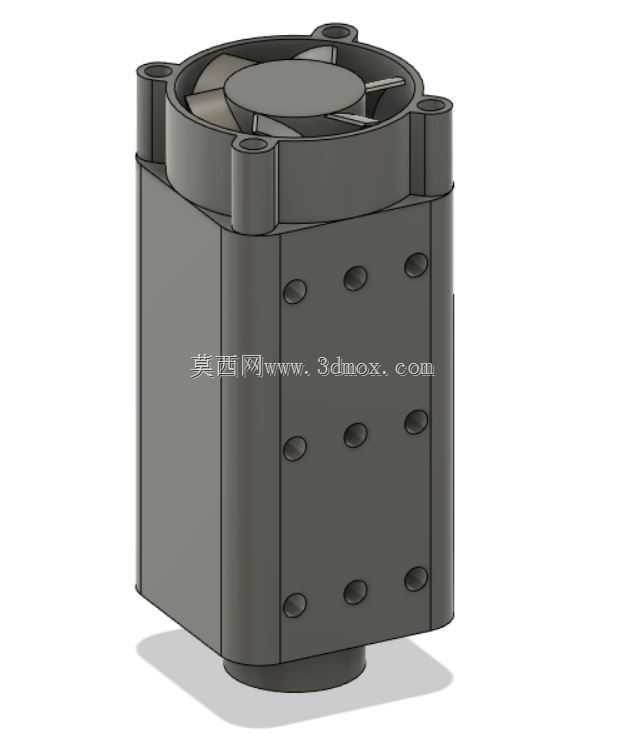

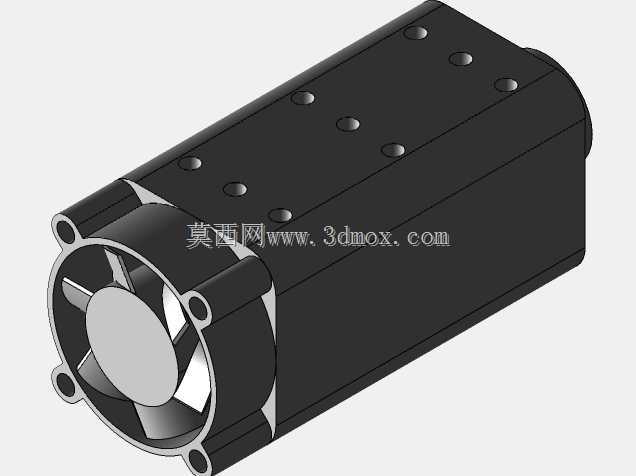

　　从结构布局看，模组主体采用近似方形的立式壳体，顶部集成轴流风扇，风扇外圈与壳体形成稳定的风道衔接。冷风从上部进入后，沿激光驱动与发热元件周边流动，将连续工作产生的热量带走，降低激光二极管因温升造成的功率衰减。壳体侧面布置多组圆形凹位与安装孔，既承担结构加强作用，也为内部器件定位、壳体装配和外部固定提供边界。顶部四角设置带孔安装柱，可直接通过紧固件连接到设备支架，保证激光头在高速往复运动中不发生松动。

　　建模时需要重点把握模组的安装基准与外轮廓干涉关系。主体方形截面决定了它在滑座上的占位宽度，顶部风扇直径略大于主体宽度，因此在设备布局中不能只按箱体尺寸预留空间，还要为风扇进风区和侧向维护间隙留出余量。若安装位置靠近导轨、拖链或防护罩，应重点检查风扇外圈、顶部接线区以及底部激光出口三者之间的高度差，避免运动过程中与工件压板、夹具或机架发生碰撞。

　　背面安装孔采用M3螺纹规格，孔位对应的有效连接深度约8mm，这一尺寸在配套支架设计中非常关键。支架螺钉过长可能顶入内部风道或压迫器件，过短则会导致夹持力不足，在频繁加减速下出现偏摆。实际装配中，支架贴合面应保持平整，螺钉建议均匀对角锁紧，使模组底面激光出口与工作台面保持垂直。若激光轴线与焦平面不垂直，刻线宽度会随位置变化，切割边缘也容易出现深浅不一致。

　　底部出光端为较小的圆柱收口结构，用于限定激光输出位置并衔接聚焦件。设计移动机构时，需要以出光口中心作为刀具路径的等效刀尖点，结合焦距确定工件表面到出光端的安全高度。风冷风扇虽然提高了连续工作能力，但也会带来一定气流扰动，对于轻薄纸张、薄膜等材料，工作台面应配合压条或吸附平台，防止材料翘曲影响焦点。

　　该模型保留了功能装配所需的关键尺寸和孔位关系，外观上未建立散热器细密纹理，因此更适合用于设备总体布局、安装支架设计、干涉检查和运动空间校核。结构工程师在选型时，可依据方形壳体、顶部风扇、四角固定柱和背面M3孔位完成安装板建模；电气集成时，则需在风扇上方和壳体后侧预留线缆弯折半径，避免线束随Z轴升降被拉扯。整体结构紧凑，固定方式直接，风冷路径明确，能够为桌面激光加工设备的执行端设计提供清晰的机械参考。
