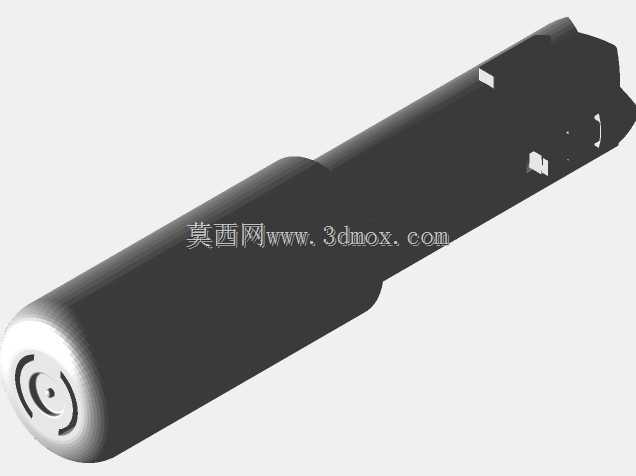

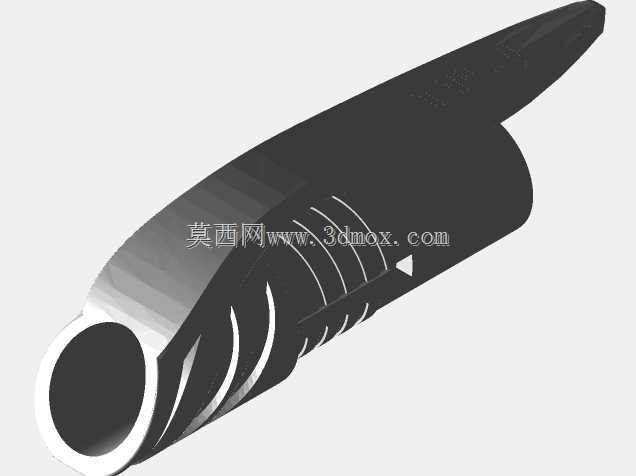

这套带一体式止推限位结构的长轴滚动支承组件,在常规轻工输送线、小型台式工装、手动进给机构里的适配场景非常普遍,很多做非标设备的工程师在排布转轴布局时,都会遇到轴向窜动余量难控制、轴端安装空间局促的问题,这个结构恰好把径向承载的滚动支承段和轴向定位的挡边做在了同一根长轴本体上,不需要额外加装独立的止推卡环或者锁紧螺母,省去了轴上额外加工卡簧槽、螺纹段的工序,也避免了小规格轴件上车削细牙螺纹容易出现的同轴度偏差。从实际装配逻辑来看,组件的细长轴段是作为工作伸出端使用的,轴端做了中心通孔设计,既可以穿入锁紧销对接外部摆臂、压轮或者操作手柄,也能在需要减重的手动操作机构里降低整体转动惯量,操作人员扳动或者推送轴端负载的时候,

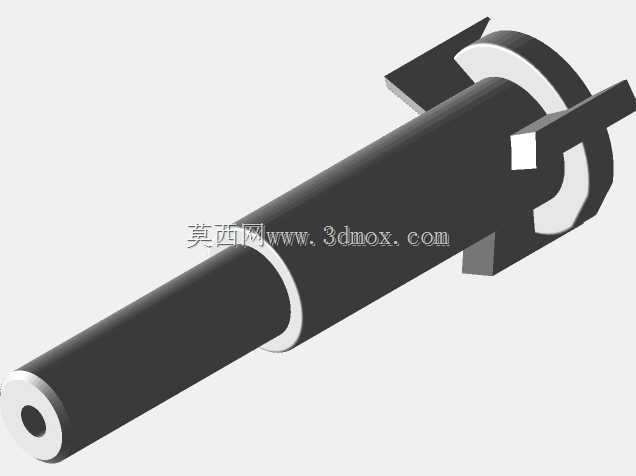

不会因为轴身自重过大产生卡顿的滞后感。轴身中段的环形凸缘就是集成的止推工作面,两侧的凸起挡边分别对应轴承安装位的两个轴向端面,当滚动轴承压装到轴颈位置之后,轴承内圈的端面会直接贴合在凸缘侧边上,不需要再调整垫片厚度来限定轴向位置,装配时只需要将轴承沿轴颈压装到贴合挡边即可,同轴度完全由轴颈的加工精度保证,不会出现卡环装配倾斜导致的轴承内圈偏载问题。轴身靠近凸缘的位置还预留了两个对称的扁位卡槽,这个结构是为了适配防转需求设计的:当这套支承组件用在需要周向定位的工位,比如小型夹具的定位销轴、翻转工装的止动轴,外部的锁止块可以直接卡入扁位,阻止轴身随负载转动,不需要额外在轴端铣削加长扁位,也不会占用轴端的安装对接空间。在安装边界的把控上,
细长伸出轴的外径和安装位的导向孔采用小间隙配合,间隙控制在0.02到0.05毫米区间,既保证轴身转动或者滑动的时候不会出现径向晃量,也不会因为间隙过小出现热胀卡滞;后方的轴承安装轴颈尺寸和配套滚动轴承的内孔采用过渡配合,压装时采用轴端施压的方式,避免敲击轴承外圈造成滚道损伤。组件外侧的环形挡边外径比配套轴承的外圈外径略小,安装时轴承外圈嵌入设备的轴承座孔内,挡边完全处于轴承座的内腔空间中,不会和轴承座的端面发生运动干涉,轴向预留的窜动间隙控制在0.1毫米以内,既可以补偿工作时的热伸长量,也不会让轴出现明显的轴向窜动。在功能特性上,这套结构把原本需要分开加工的长轴、止推垫片、锁紧卡环三个零件整合为一体,减少了装配时的零件数量,
也降低了小零件漏装、装反的概率,在批量装配的产线上,工人不需要逐一挑选卡环、调整垫片厚度,单工位的装配耗时可以缩短近三分之一。从受力表现来看,径向载荷主要由轴颈位置的滚动轴承承担,轴身的细长段在伸出承载时,凸缘位置相当于一个加强支撑点,大幅降低了轴端的悬臂长度,同等轴径下的悬臂抗弯能力比无凸缘的光轴提升40%以上,长期承受偏载的时候也不容易出现轴身弯曲变形。轴向的冲击载荷会直接通过轴上的凸缘传递到轴承内圈,再由轴承传递到轴承座端面,力的传递路径非常短,不会出现卡环受冲击脱出、螺纹锁紧松动的问题,在频繁启停、带小幅轴向冲击的工位上可靠性表现更稳定。设计阶段做结构排布时,特意将两个防转扁位设置在凸缘旁的轴段上,而不是放在细长伸出轴的表面,避免了在受力最大的悬臂轴段上铣削扁位造成的截面削弱,轴的危险截面抗弯模量不会因为开槽出现明显下降,断轴的风险大幅降低。轴端的中心通孔沿轴向贯通一定深度,除了穿入连接件之外,也可以作为注油通道,在维护的时候从轴端注入润滑脂,润滑脂可以沿通孔间隙渗透到后方轴承的滚道位置,不需要拆解整个组件就可以完成轴承的补脂维护,在长期运行的设备上能减少停机维护的工作量。
