行星人字齿轮轴承一体化传动支承结构

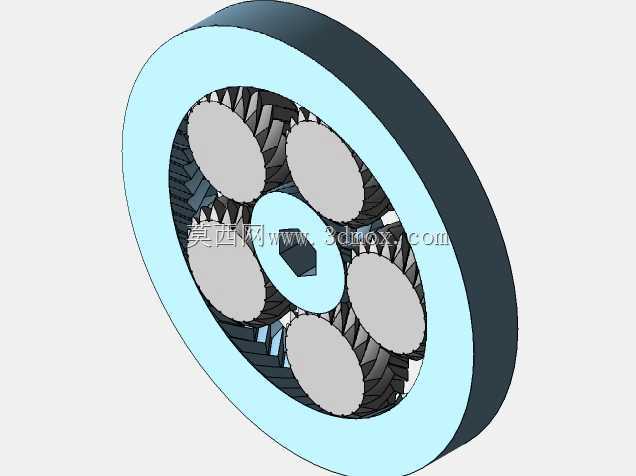

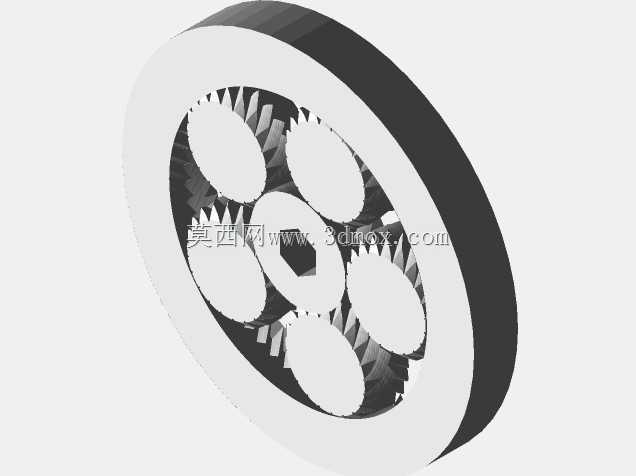

　　这套结构把行星减速传动与滚动支承功能整合在同一环形腔体内，外圈内环面加工成人字内齿圈，中心太阳轮采用内六角接口作为动力输入，五个行星轮沿圆周均布，同时与太阳轮、内齿圈形成人字齿啮合，行星轮自身的圆柱外缘直接贴合外圈滚道完成径向支承，省去了传统行星减速器里独立的行星架、行星轮轴承与箱体支承台阶，整体轴向厚度被压缩到接近普通深沟球轴承的尺寸范围，径向轮廓也与同规格轴承外圈保持一致，安装时可以直接替换设备主轴端原有轴承位，不需要额外扩孔或加装连接法兰。

　　从实际落地场景看，这类集成结构最适合空间局促、对传动链重量敏感的小型设备：比如桌面级数控转台的分度输入端，传统方案要在轴承内侧再塞下一级行星减速，轴向长度往往超出转台壳体预留空间，改用该结构后，动力从中心内六角孔输入，外圈固定在转台座孔内，啮合传动与径向支承同步完成，转台转盘的悬臂长度能缩短近三分之一，主轴端跳动量也随之降低；在协作机器人关节末端、小型AGV舵轮的减速支承段、便携电动工具的输出端，也能利用它的薄型轮廓减少关节外壳的突出尺寸，避免传动件与设备外围护罩发生运动干涉。

　　齿形设计上采用0.25毫米的微小齿隙，轮齿端部做了微倒角处理，人字齿的左右斜齿对称布置，啮合时轴向力相互抵消，不需要额外加装推力挡圈来平衡斜齿轮的轴向分力；微倒角的唇口结构在装配时能引导行星轮顺利入位，运行中还能补偿微小的同轴度误差，避免齿端边缘出现应力集中崩齿。五个行星轮的均布布局让啮合点沿圆周分散，单齿承受的径向载荷被多轮分担，正反向换向时的空程回差被控制在极小范围，频繁启停的工况下齿面冲击噪声明显低于直齿行星结构。

　　建模过程中先确定外圈的内外径基准：外圆柱面作为安装基准按过渡配合公差设计，内齿圈的齿顶圆与行星轮外圆的滚道面同轴度需要严格约束，避免行星轮滚动支承和齿轮啮合出现中心距偏差；中心太阳轮的内六角孔深度不超过轮体厚度的二分之一，保证输入扭矩传递的同时不削弱轮齿根部的壁厚；行星轮的人字齿分段中线要与轮体轴向中心面对齐，装配时五个行星轮的齿向相位保持一致，防止出现偏载导致某一组轮齿过早磨损。

　　结构的润滑腔利用齿面与滚道之间的自然空隙填充润滑脂，人字齿的啮合泵油效应会把脂体均匀带到每一个啮合点和滚动接触区，不需要额外设计复杂的油路通道；两端面可以加装薄型挡片封住润滑脂，挡片内孔与中心太阳轮外圆保留微小间隙，既防止脂体甩出，又不会增加额外的转动摩擦。在选型适配时，只需要核对安装孔的内径、腔体轴向宽度以及输入轴的内六角驱动尺寸，就能完成替换，传动比由太阳轮和内齿圈的齿数配比决定，在支承轴承尺寸不变的前提下可以通过调整齿数以获得不同减速比，适配不同转速扭矩需求的终端设备。
