可3D打印遥控两栖气垫船结构设计

　　这套气垫船三维结构面向浅滩、滩涂、湿地、冰面、平缓水面与硬质平地之间的两栖通行需求，适合小型观测、教学演示、遥控载具开发以及复杂低承载地表的机动验证。与常规排水型小艇不同，气垫船不依赖船体吃水获得浮力支撑，而是通过持续向船底围裙内部鼓入空气，在船体与地表之间形成一层受压气垫层，将整机抬离接触面，因此行驶阻力远低于轮式车辆和普通滑行艇，能够在泥泞、沼泽、浅水草区、积雪、薄冰和砂石路面之间连续切换，不需要专门的码头或硬化坡道。

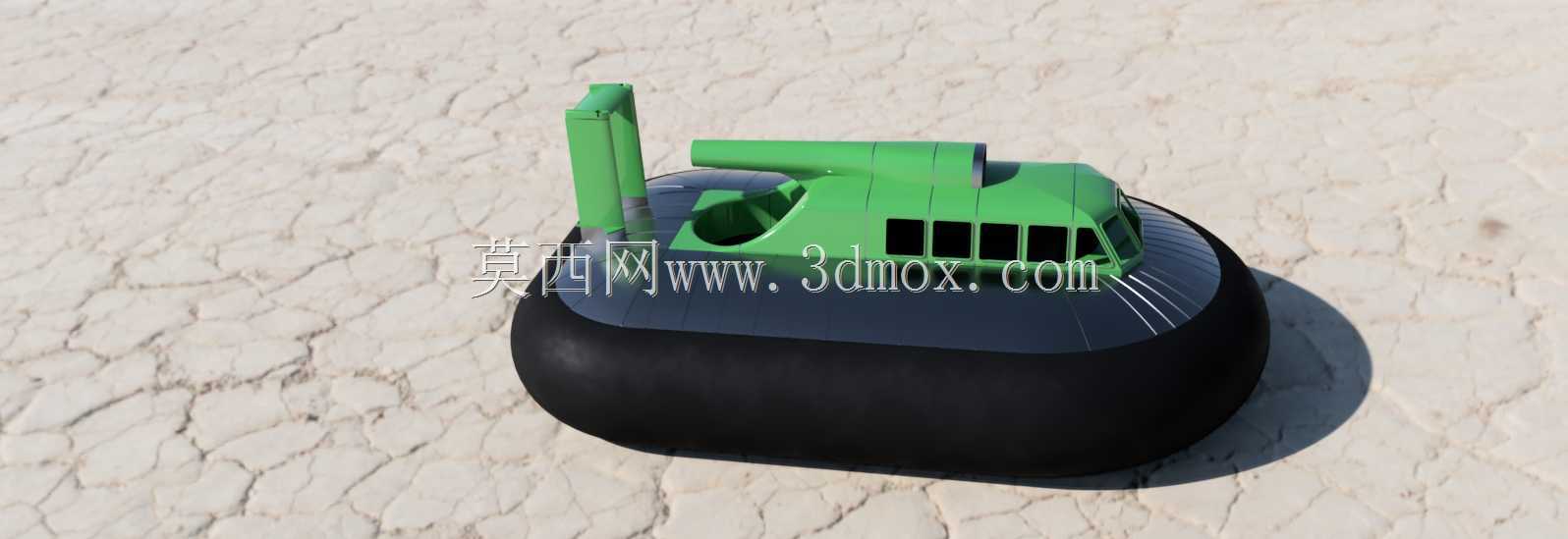

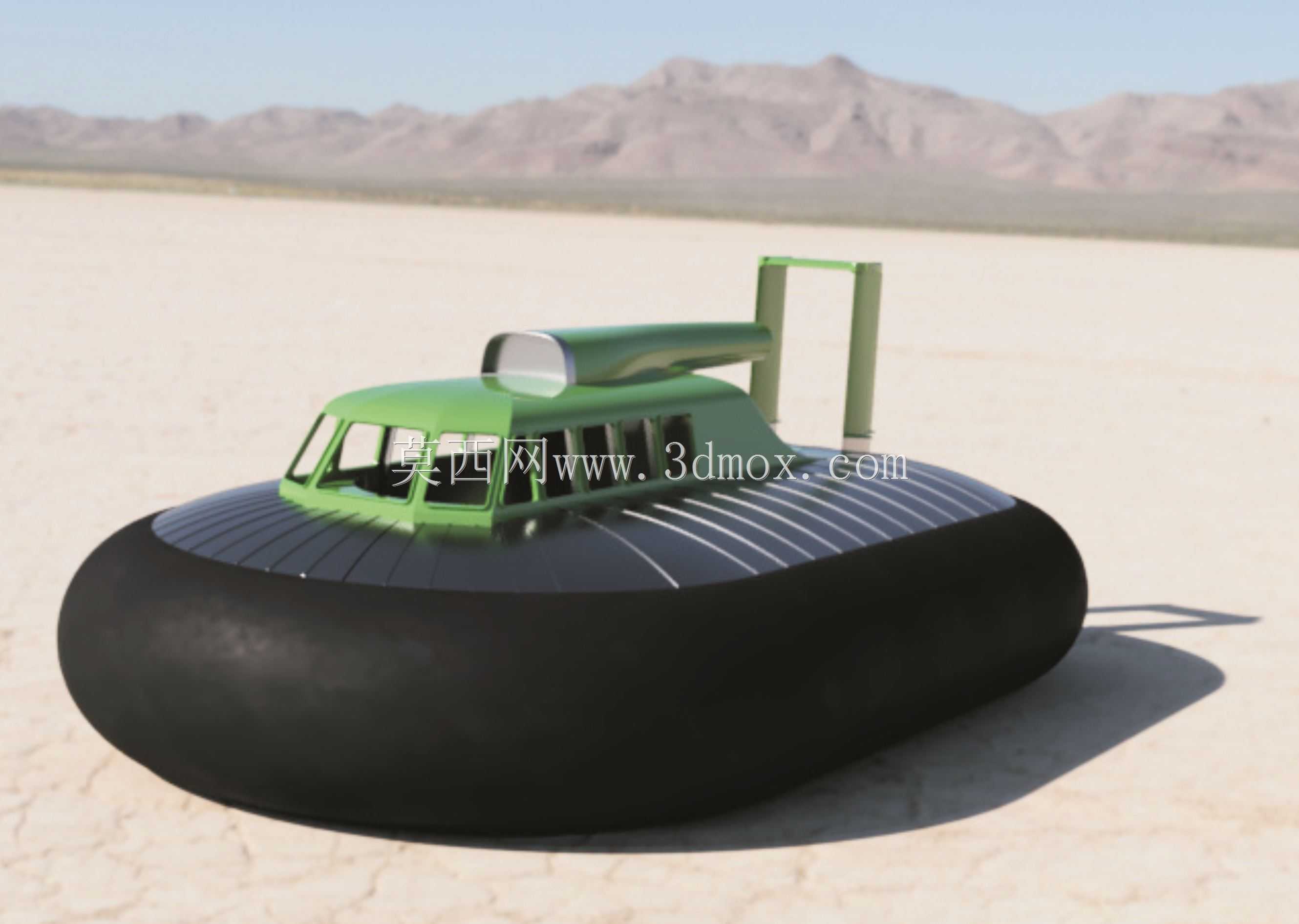

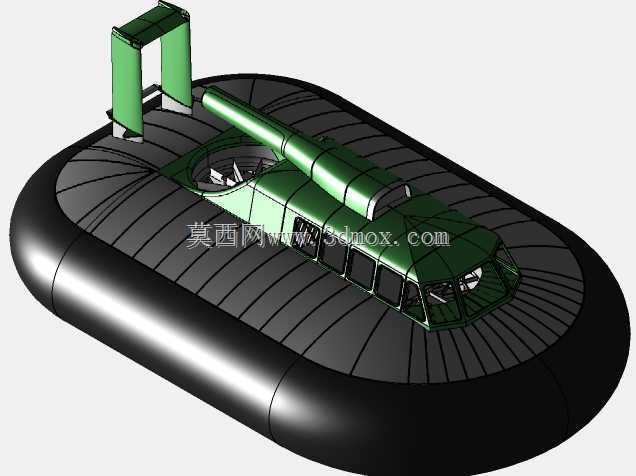

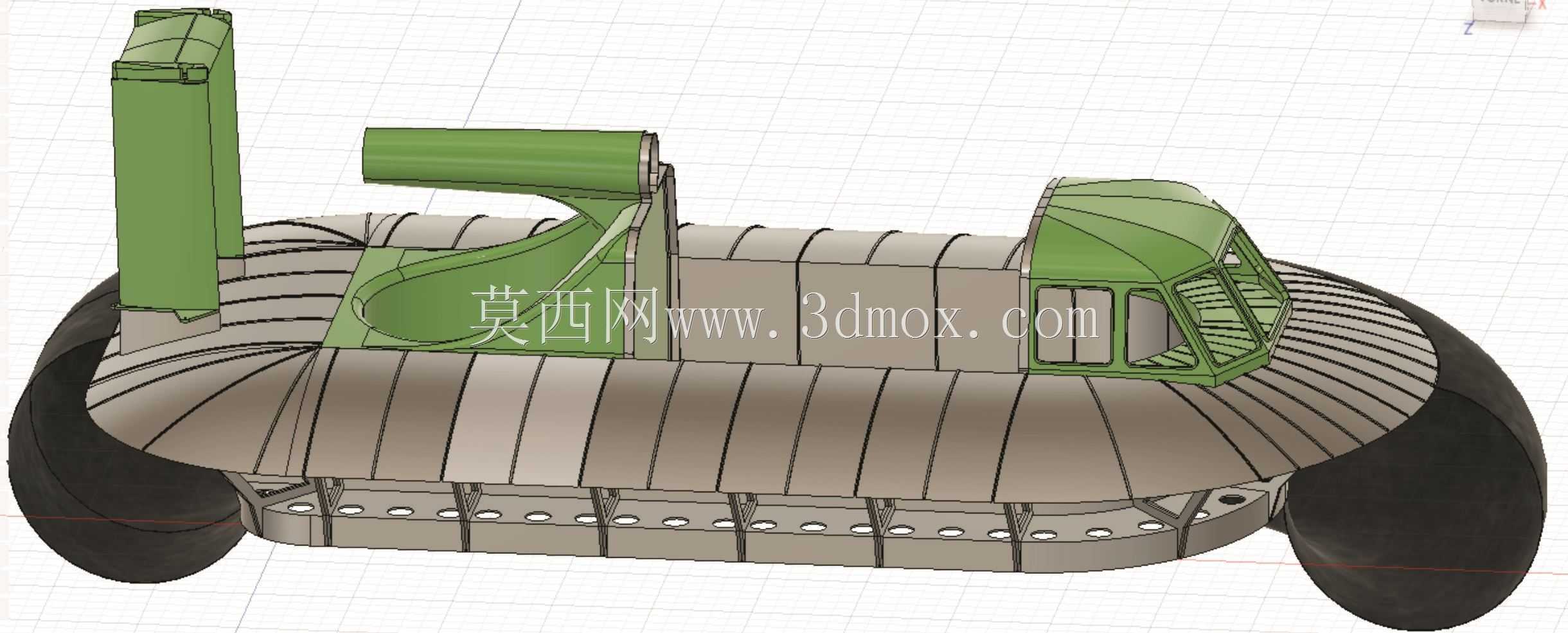

　　建模时先从围裙轮廓入手，底部采用大圆角环形柔性边界，围出封闭增压腔。围裙截面不能做成简单薄圆环，需要兼顾充气后的鼓胀形态、触地变形量和侧边封气能力；模型中黑色环形围裙体量饱满，外缘连续过渡，底部宽度明显大于上部舱体，这样在压上小石块、草丘或冰面棱边时，围裙可以局部塌陷贴合地形，减少高压空气从单侧大量泄漏。围裙与上部刚性船体的连接边布置在甲板下沿，形成一圈安装边界，后续实物制作时可在此处预留压条、粘接面或螺栓孔，便于更换磨损围裙。

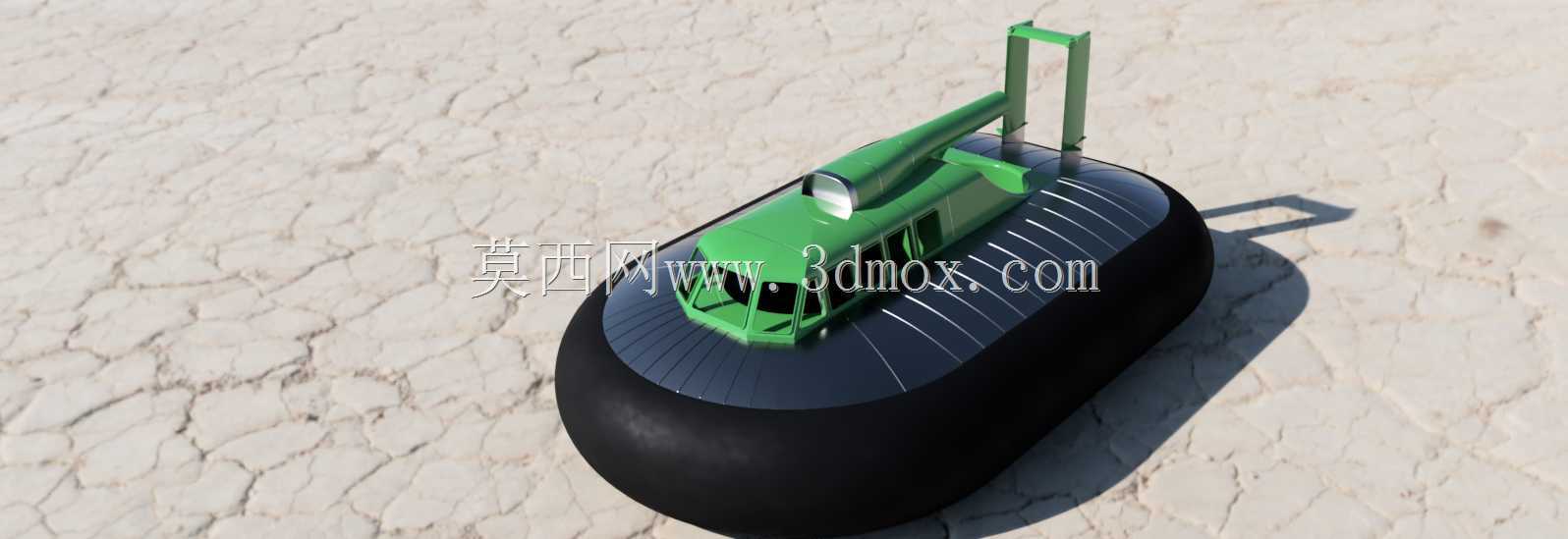

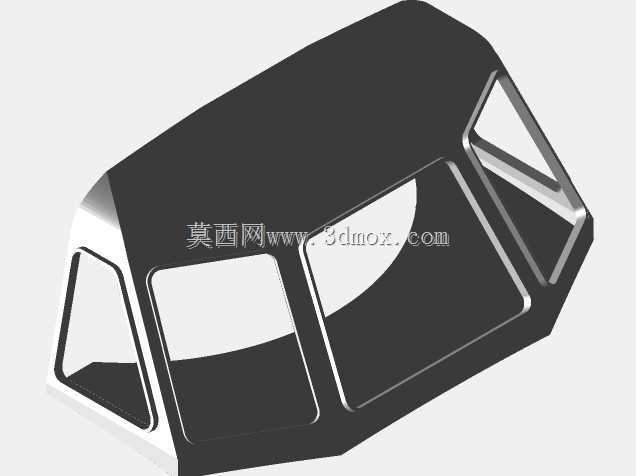

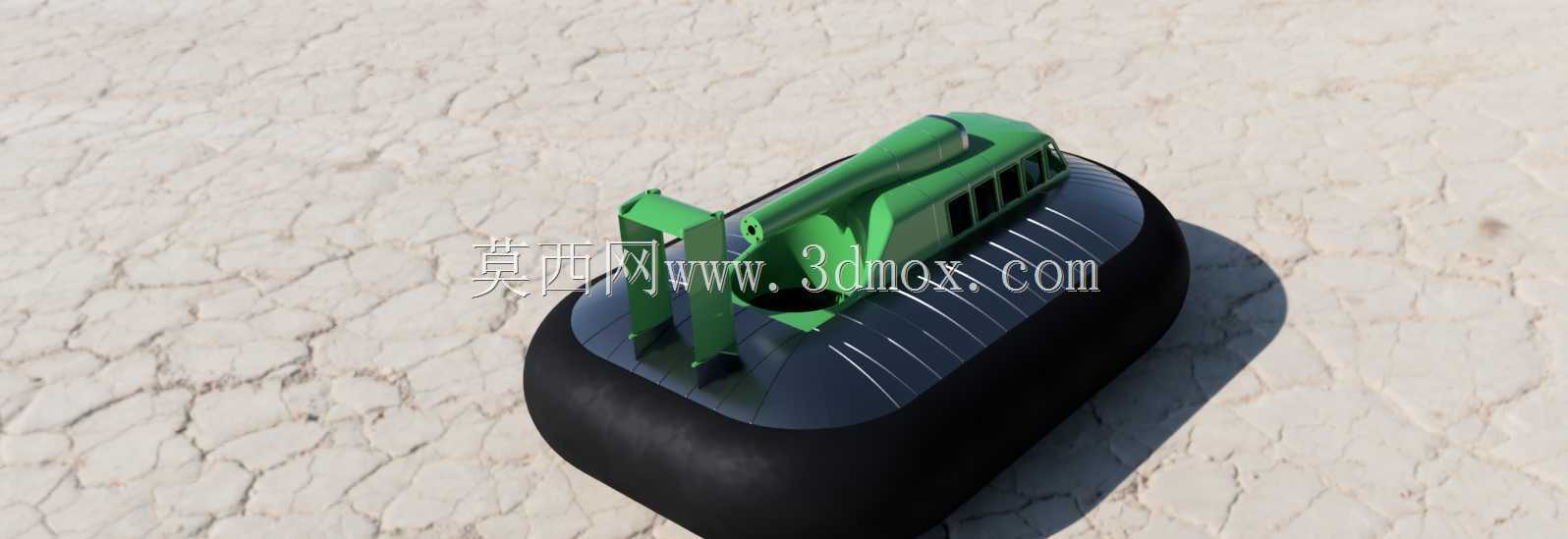

　　上部船体采用低矮驾驶舱与后置动力风道组合。舱室前部设置多扇斜面观察窗，窗框沿船体弧线分布，既保留遥控模型的识别特征，也为内部电池、接收机、舵机或电调的布置留出封闭空间。舱顶后方布置隆起的进气与风道结构，空气经上部入口进入增压风机后向下送入气垫腔；立式尾架用于支撑空气推进和转向相关部件，使推进气流远离船底气垫区，避免推力射流直接破坏围裙下方压力场。船体顶面的条状压筋沿围裙周向展开，可在薄壳打印或板材成型时提高甲板刚度，减少大面积平面在负压、振动和踩踏装配下的翘曲。

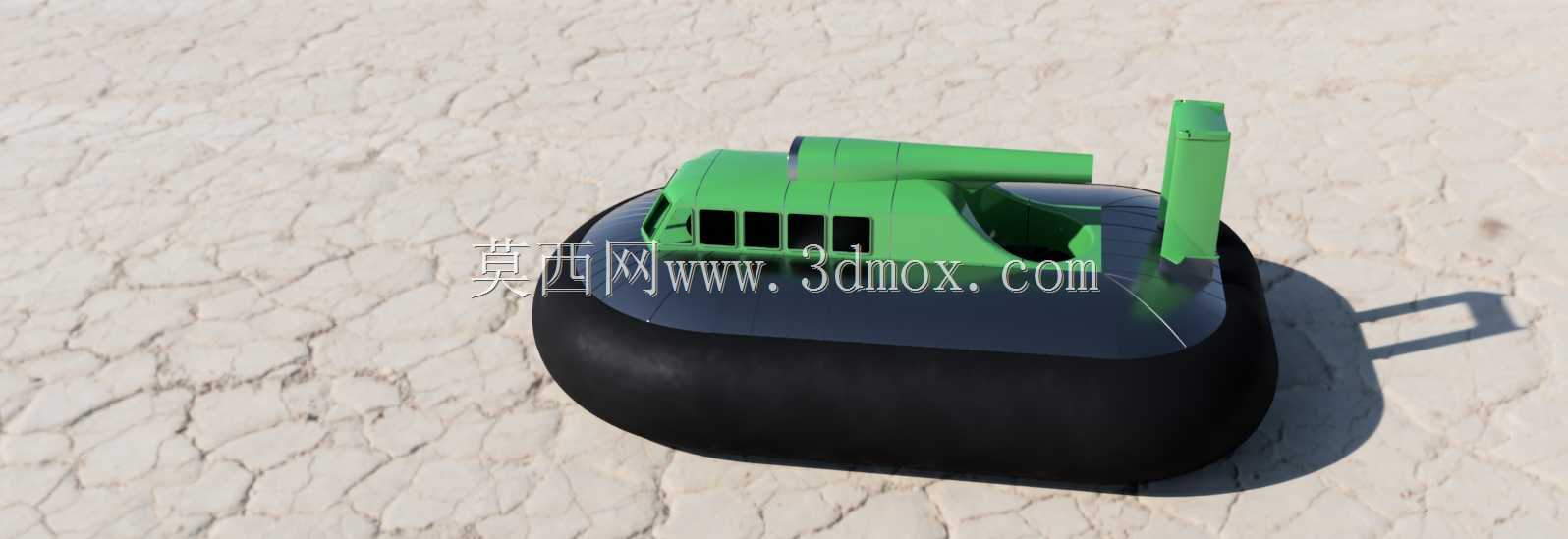

　　从安装边界看，整机宽度由围裙最大外径决定，运输和停放时需要按环形外轮廓预留侧向间隙；高度方向的控制点不只是舱顶，还包括后方竖立风道和推进支架，装箱时应将尾架作为最高边界校核。船底与地面之间并非刚性间隙，而是依赖围裙压缩量维持气封，因此底盘下方不能布置突出的硬点，电池、风机、传动件均应收在围裙内缘以上，防止在越过浅滩障碍时刮破柔性底边。重心宜控制在气垫腔投影中心附近，略偏后可兼顾推进载荷，但过度后移会造成船头抬起、前部封气失效；过度前移则会使围裙前端压死，转向阻力增大。

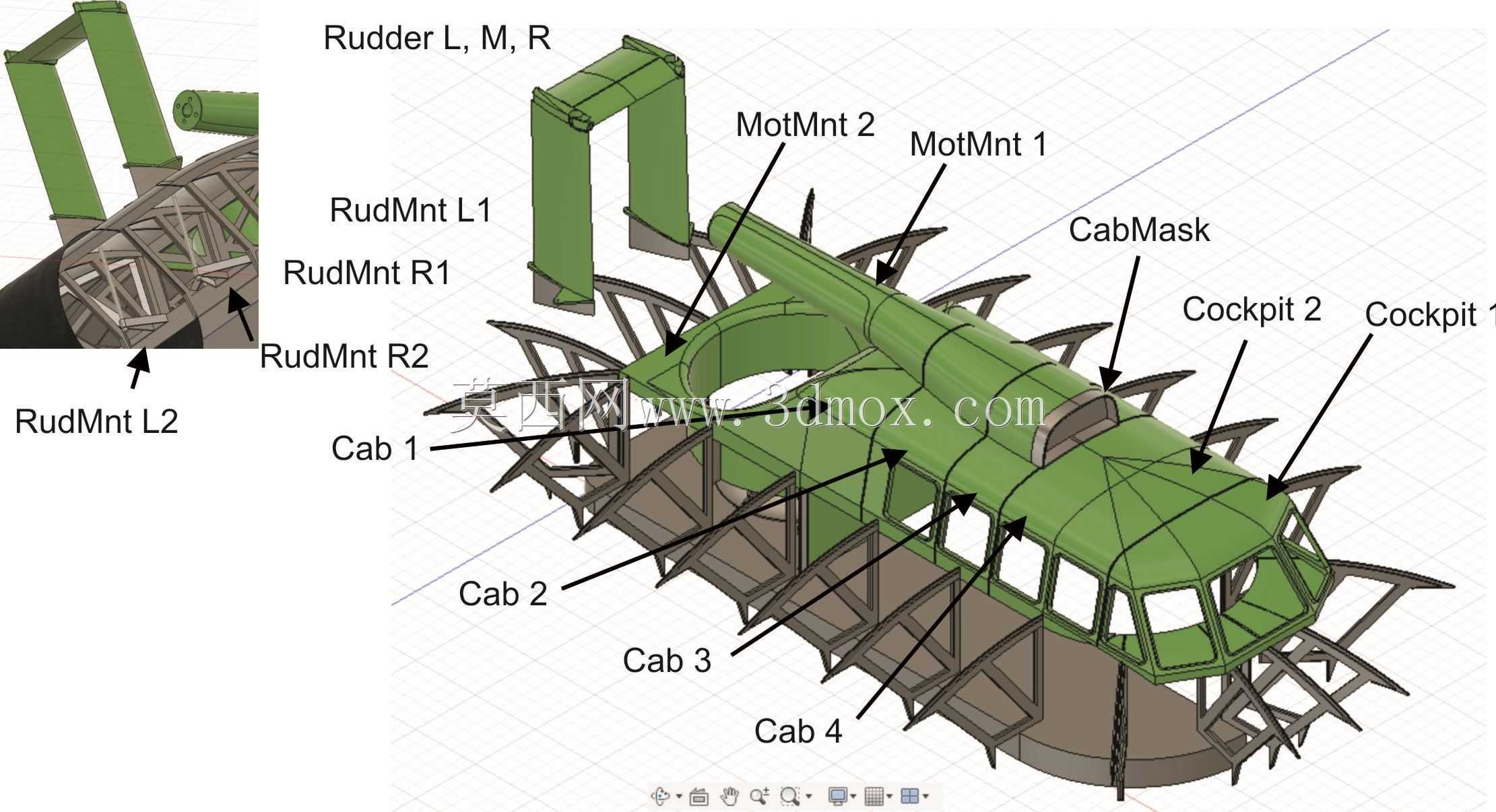

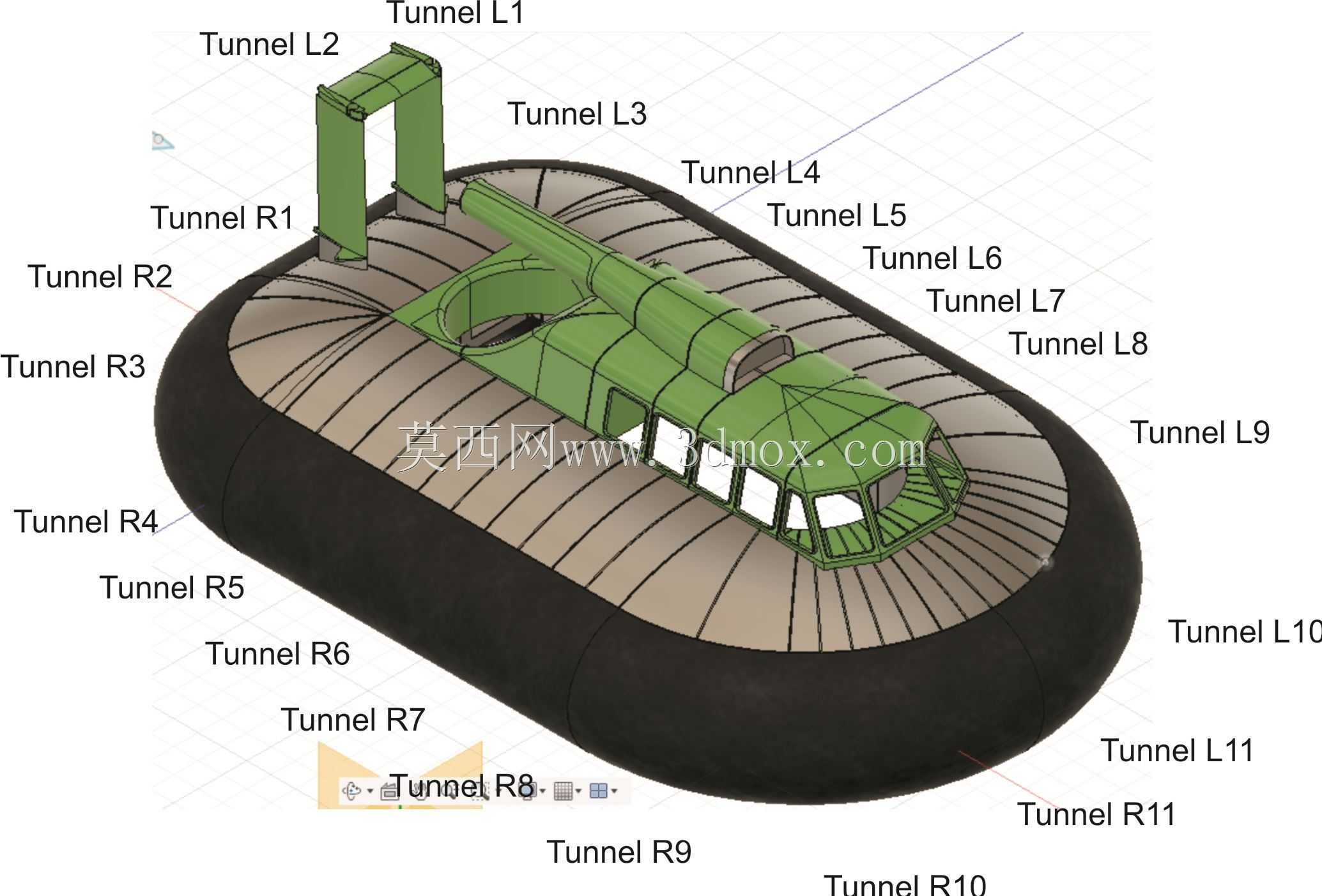

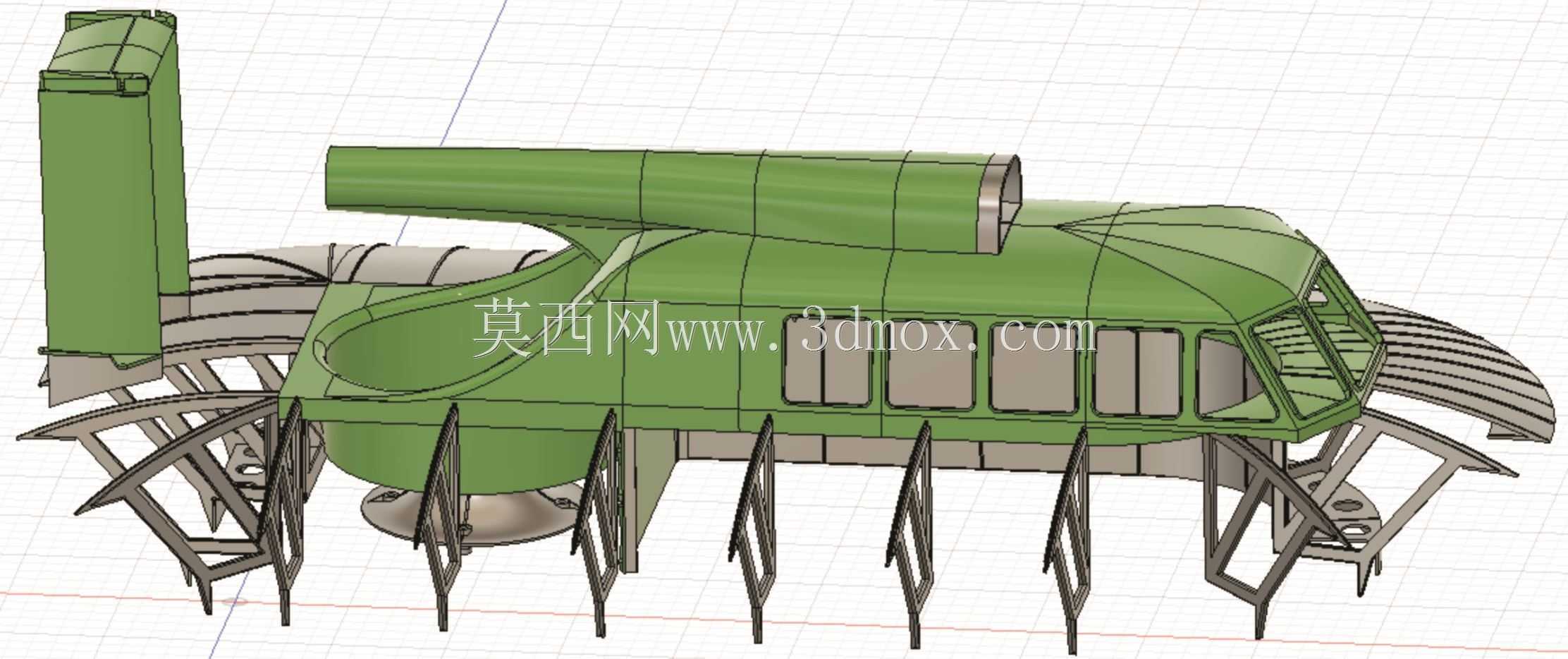

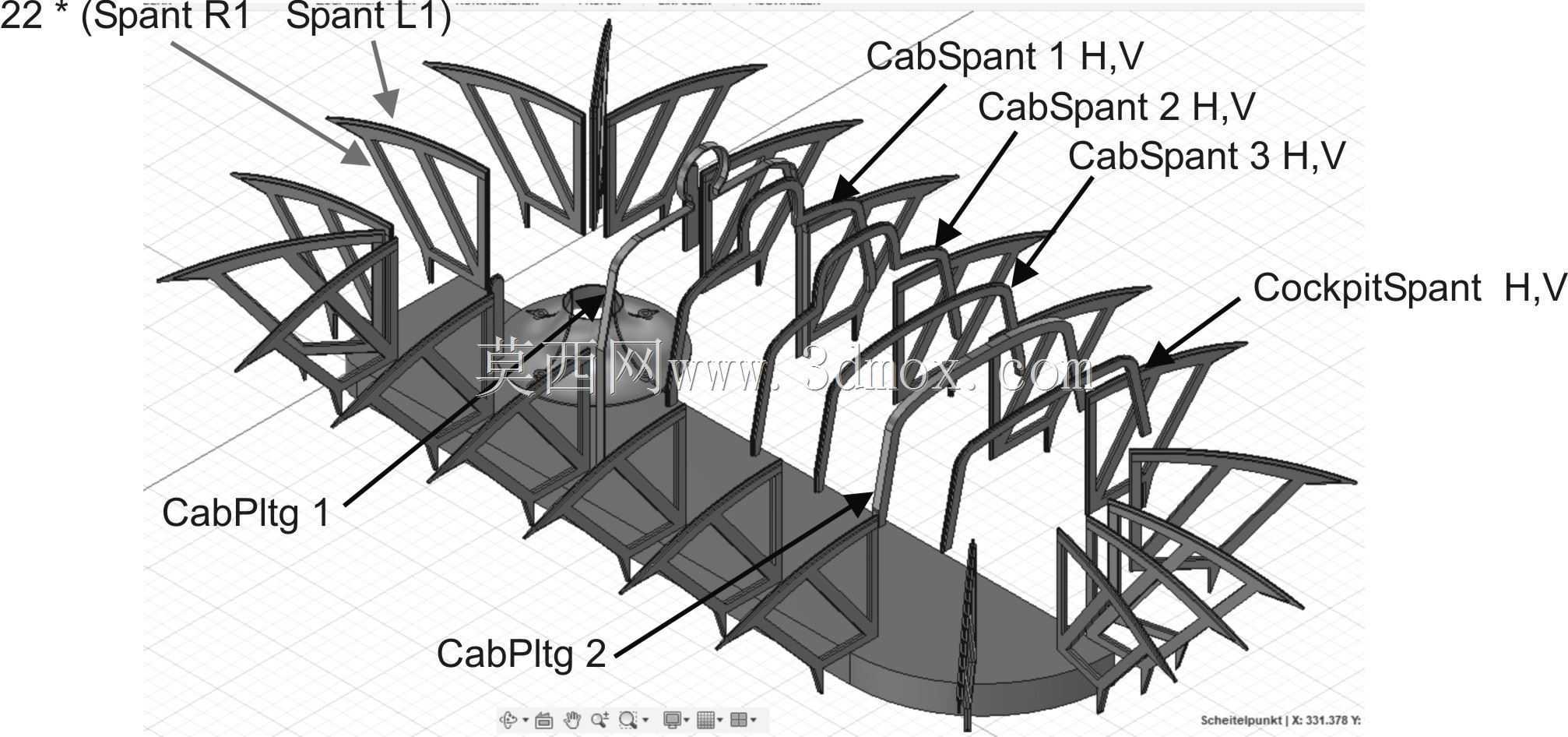

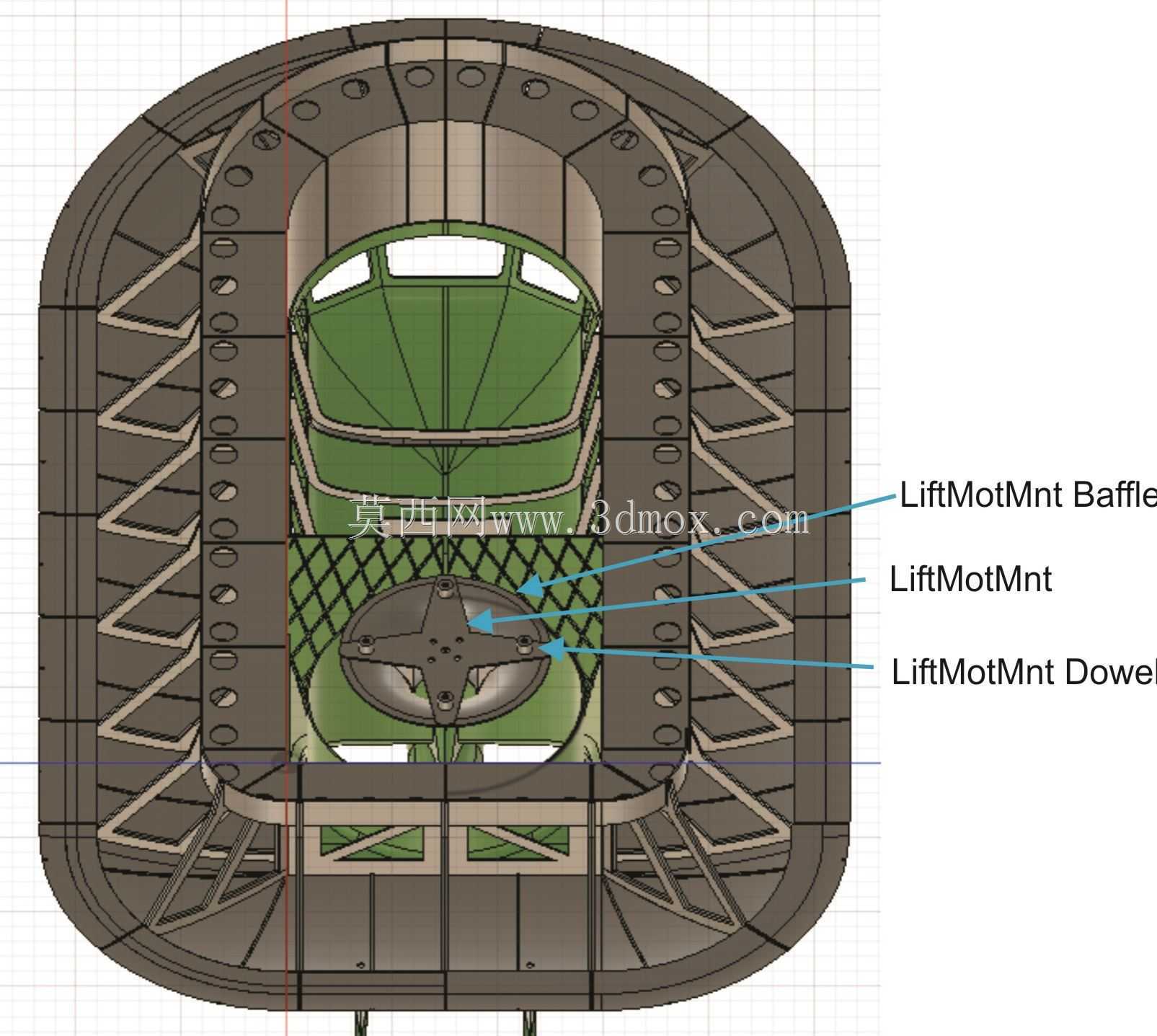

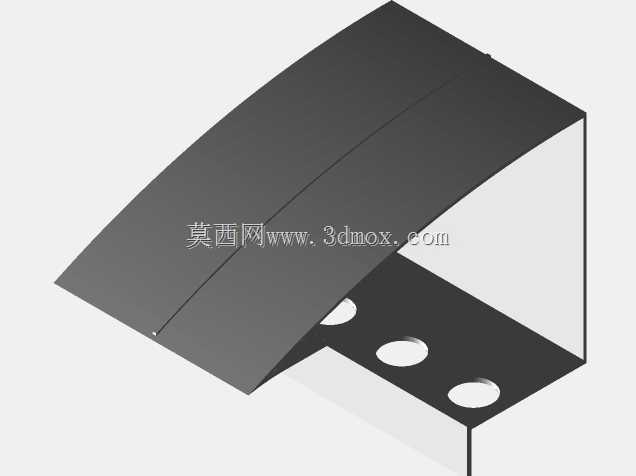

　　结构拆分上，围裙、主甲板、驾驶舱罩、风道光顺段、尾架和内部设备支架适合分别成型。面向3D打印时，刚性壳体可采用薄壁加筋方式控制重量，围裙则需要选用柔韧材料或另行制作橡胶、涂层布组件；若用于小批量验证，可将甲板与舱罩设计成快拆形式，方便调整风机位置、电池仓位和压载。风道内部应避免突然扩压和尖锐转折，入口到风机、风机到气垫腔的过渡段需要保持圆滑，以降低涡流噪声和流量损失。转向可通过尾部气流舵片或双动力差速实现，舵片转轴应靠近推进气流中心，保证低速时仍有足够偏航力矩。

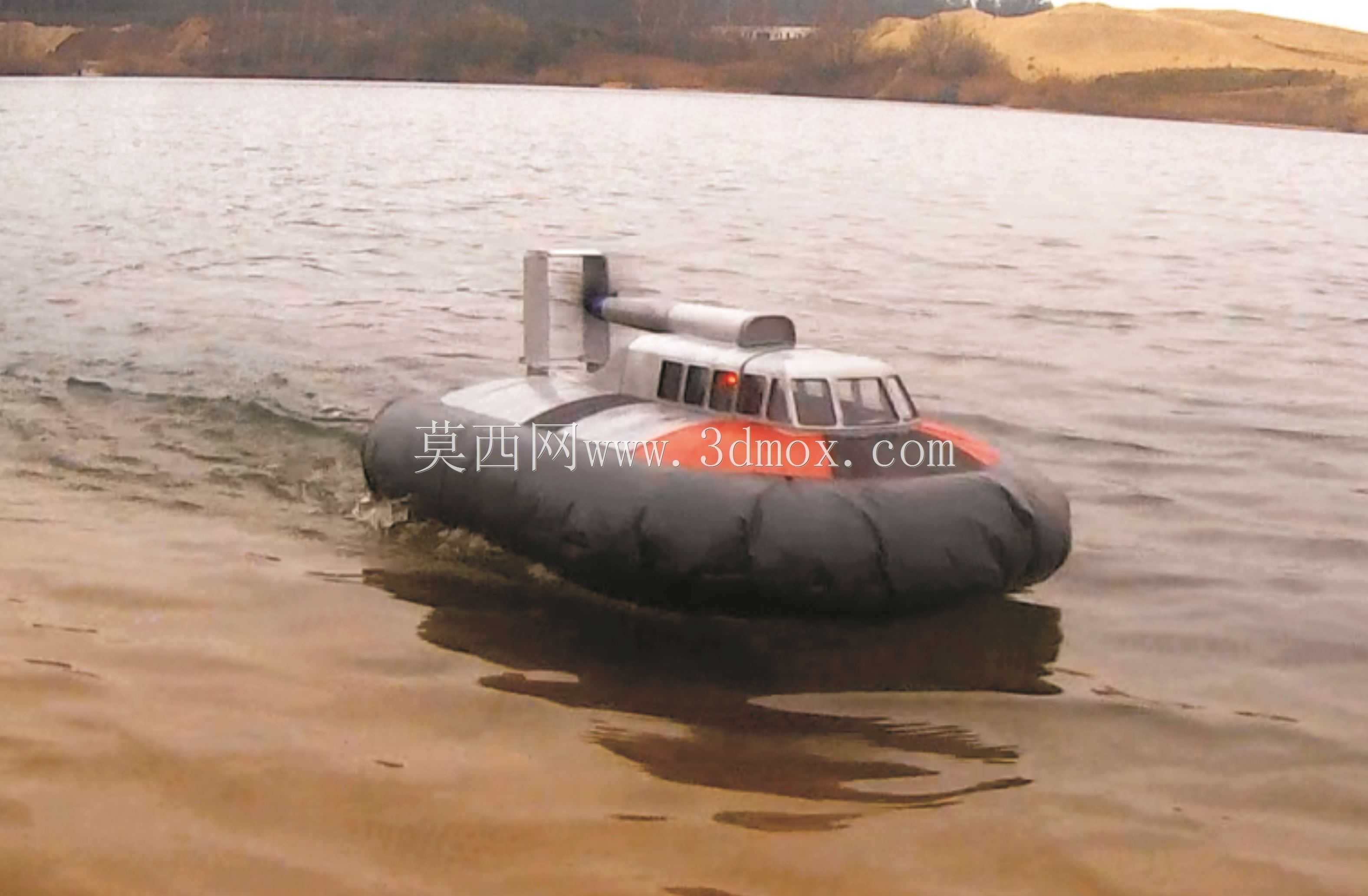

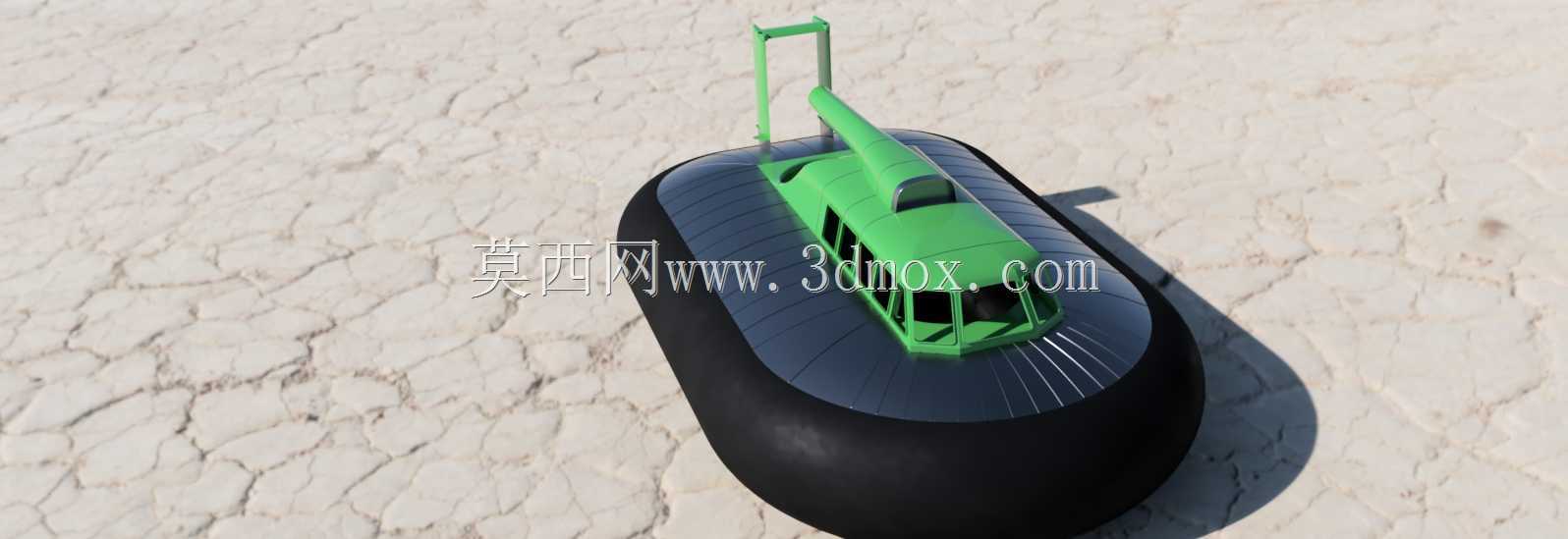

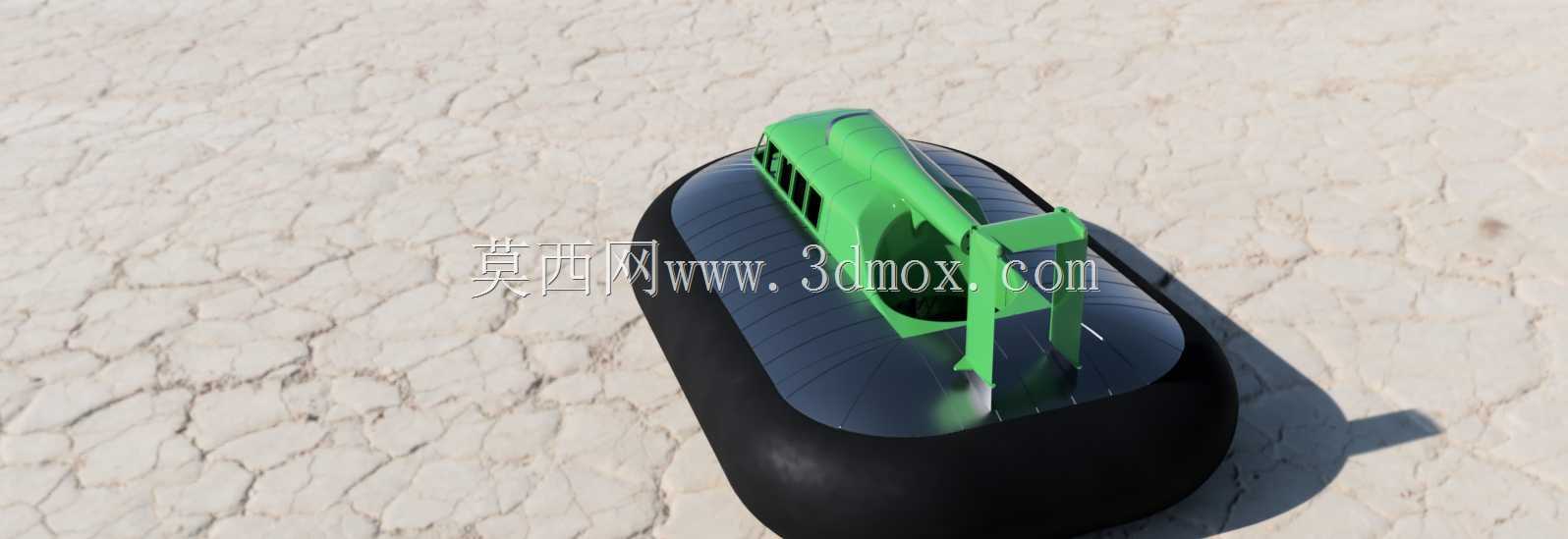

　　实际工况校核中，重点不是传统船舶的静浮力，而是气垫压力、围裙泄漏量、风机流量和整机重量之间的平衡。载重增加会压低围裙、增大触地摩擦，同时改变气腔容积；地面越粗糙，泄漏面积越大，对风机余量要求越高。模型在外形上保留了真实气垫船的宽围裙、前置舱室、高位风道和尾部推进特征，同时把壳体拆成适合制作和装配的模块，可用于两栖载具原理验证、RC动力布局调试、船舶科普展示以及轻型气垫平台的结构方案推演。
