可3D打印遥控气垫船结构设计方案

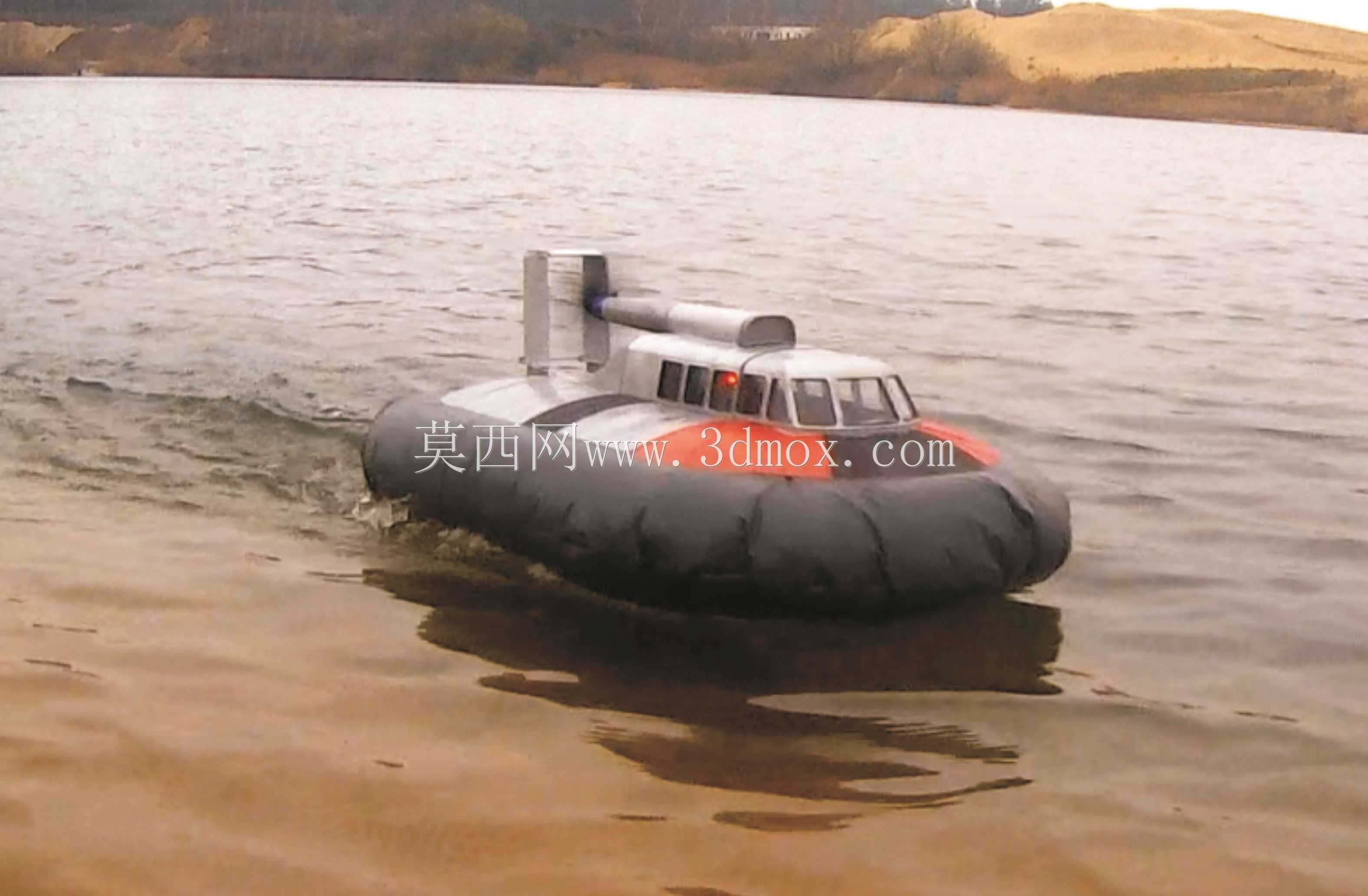

这款遥控气垫船的结构设计，核心面向桌面级3D打印制作场景做适配，整体结构拆分逻辑完全贴合FDM打印的工艺特性，无需额外支撑结构即可完成全部硬质部件的打印作业，降低个人制作者的加工门槛。从实际应用场景来看，该气垫船可适配平整硬质地面、浅滩水面、光滑冰面等多种低摩擦通行场景，作为小型遥控载具完成短距离移动、趣味竞技等使用需求，也可作为小型教具用于流体力学、气垫承压原理的演示场景。

功能特性层面，该设计采用升力与推进动力分离的布局逻辑，升力单元负责向气垫裙腔内部持续注入加压空气，维持裙边与接触面之间的稳定气膜，将整船抬升脱离接触面以大幅降低行进阻力；推进单元负责提供水平方向的推力，配合尾部的方向舵结构实现行进方向的精准控制。裙边结构采用柔性薄膜材料制作，设计时预留了标准的压合安装槽位，可直接使用常见的薄型柔性薄膜裁切后压入槽位固定，无需定制专用密封件，大幅降低材料获取难度，同时柔性裙边可在遇到微小凸起障碍物时产生自适应形变，避免气膜破裂导致的抬升失效，提升复杂接触面的通行稳定性。

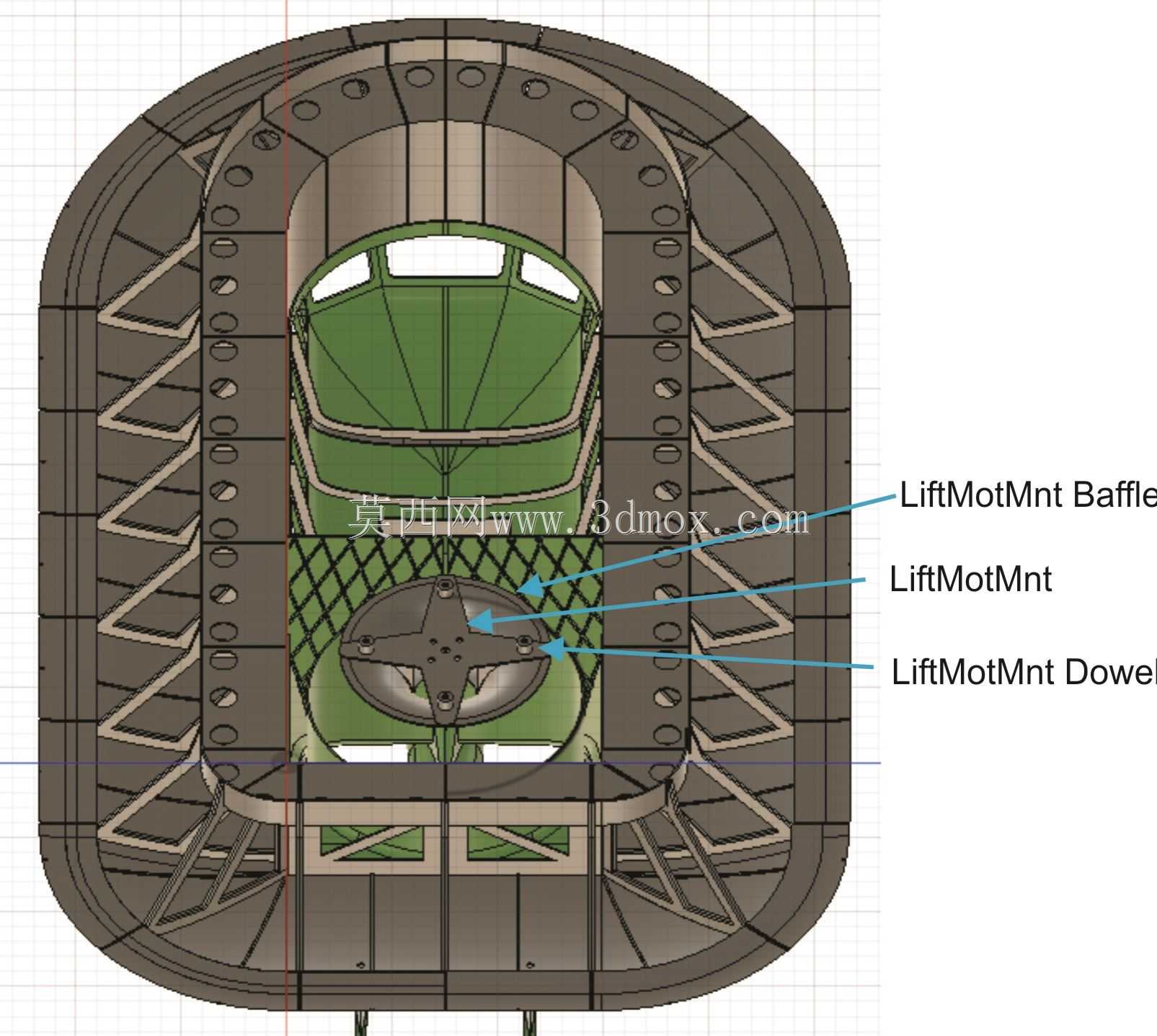

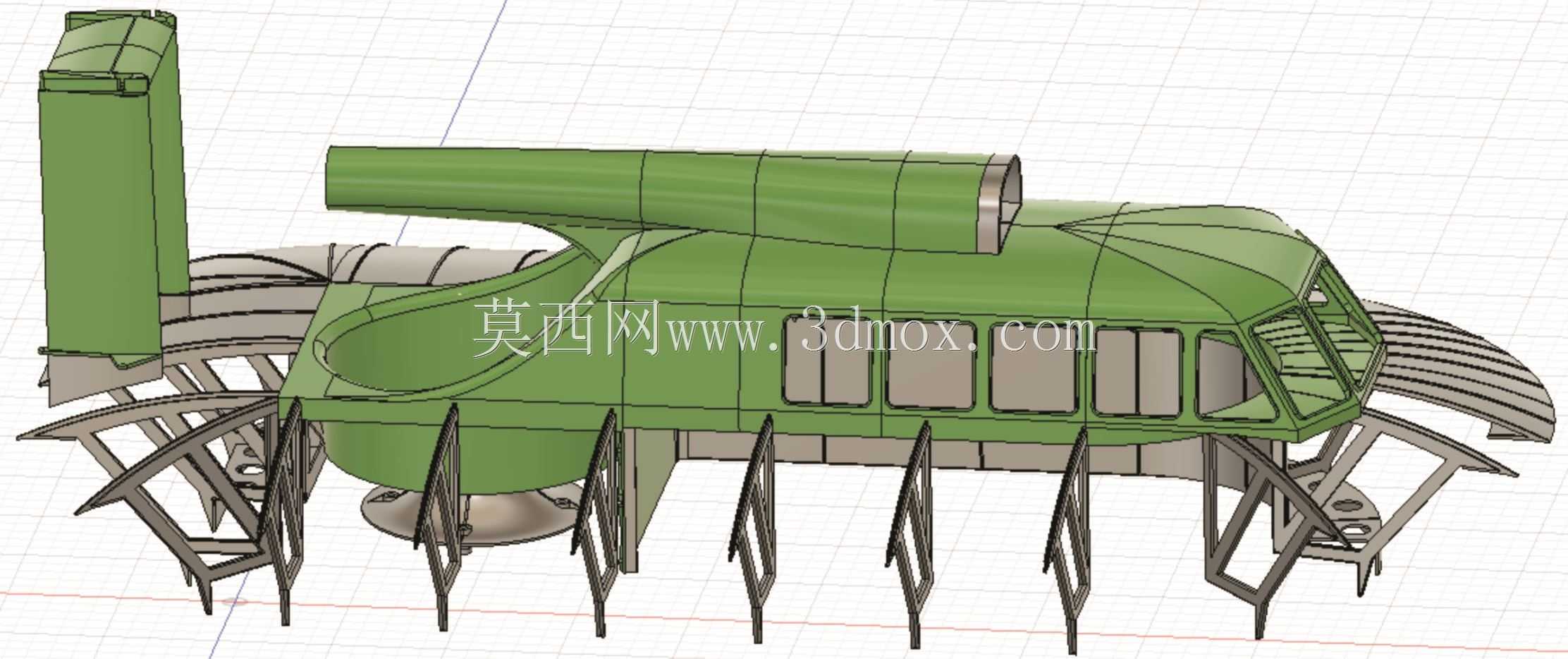

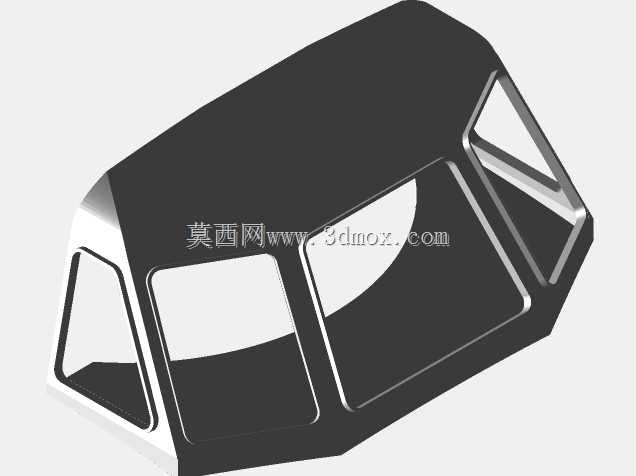

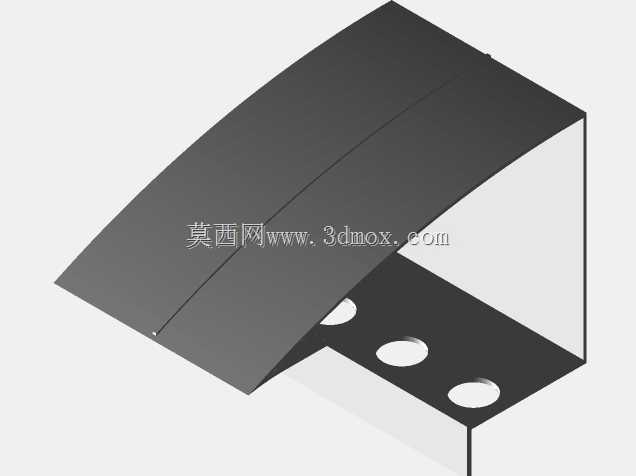

设计思路上，整船的硬质壳体部件全部做了壁厚优化，统一采用2mm均匀壁厚设计，既保证壳体的结构强度，避免打印过程中出现翘曲变形，也能尽可能控制整船重量，降低升力单元的功率负载。升力风扇的安装位预留了标准的轴流风扇适配接口，采用圆盘式转接结构设计，可直接将市售标准尺寸的轴流风叶固定在升力电机输出轴上，无需定制专用风叶，转接盘的安装孔位做了通用化设计，可适配不同轴径的小型有刷、无刷电机，制作者可根据手头的现有电机灵活选配。驾驶舱区域做了曲面流线型处理，既降低行进过程中的风阻，也预留了透明视窗的安装卡槽，可粘贴薄透明片模拟座舱玻璃效果，提升外观还原度。顶部的升力风道做了直立式导流设计，可将升力风扇吹出的气流平稳导入气垫腔内部，避免气流紊流导致的压力分布不均，保证整船抬升过程中的姿态平稳，不会出现单侧倾斜漏气的问题。

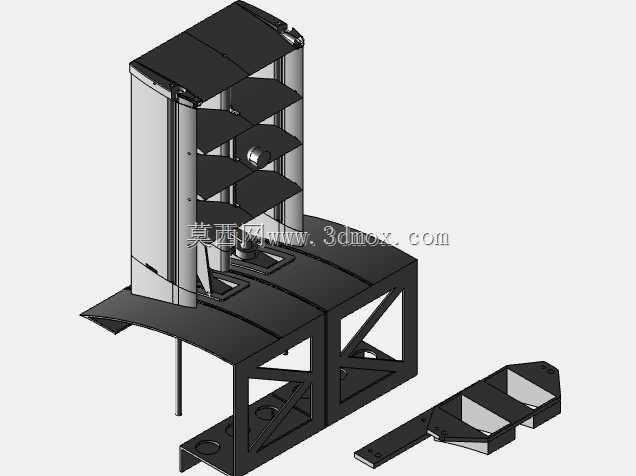

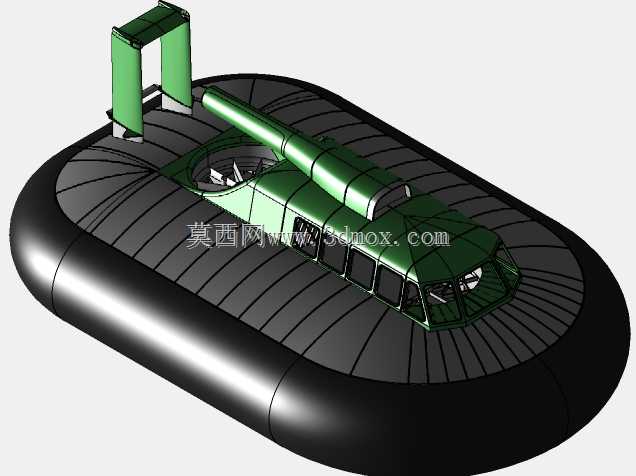

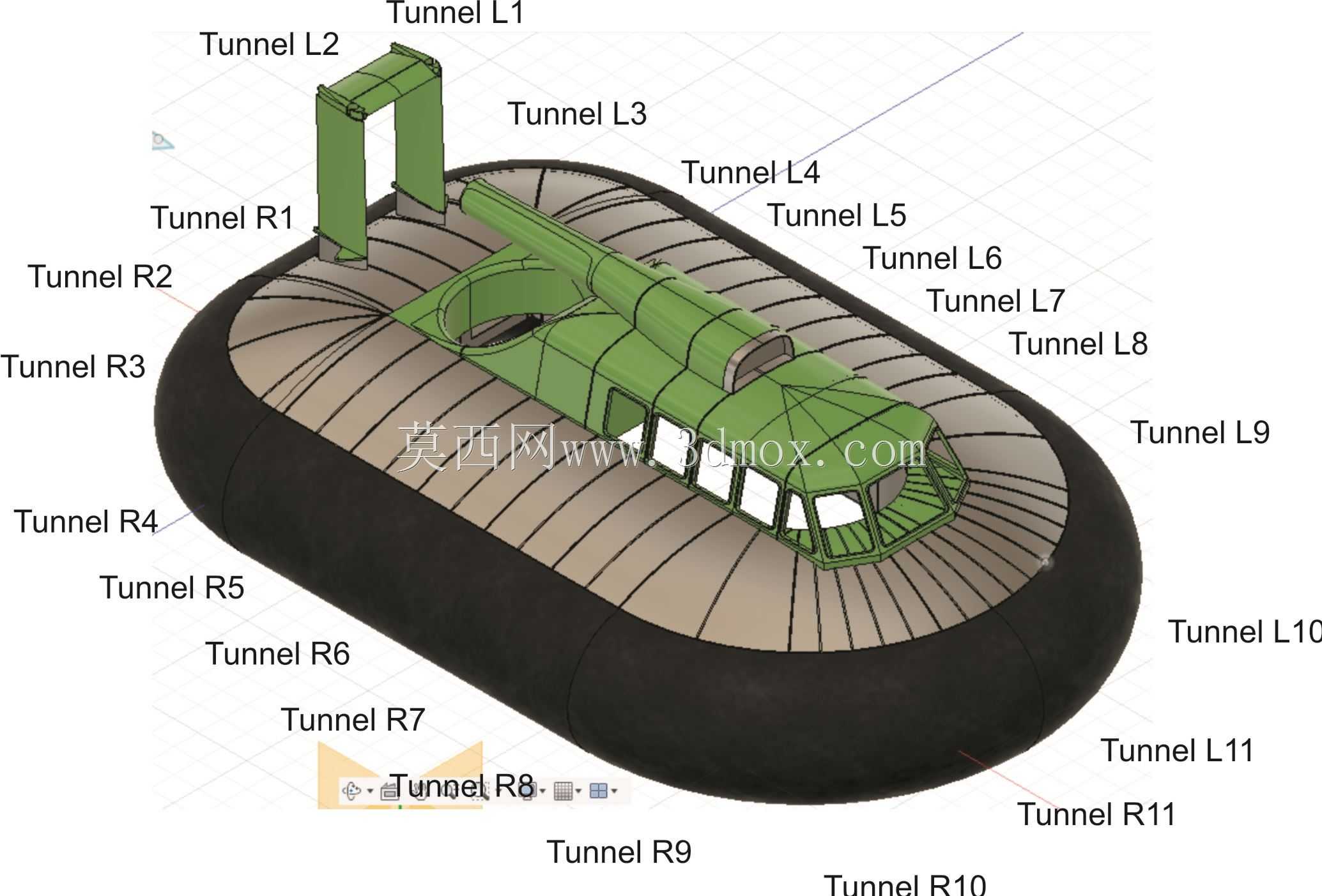

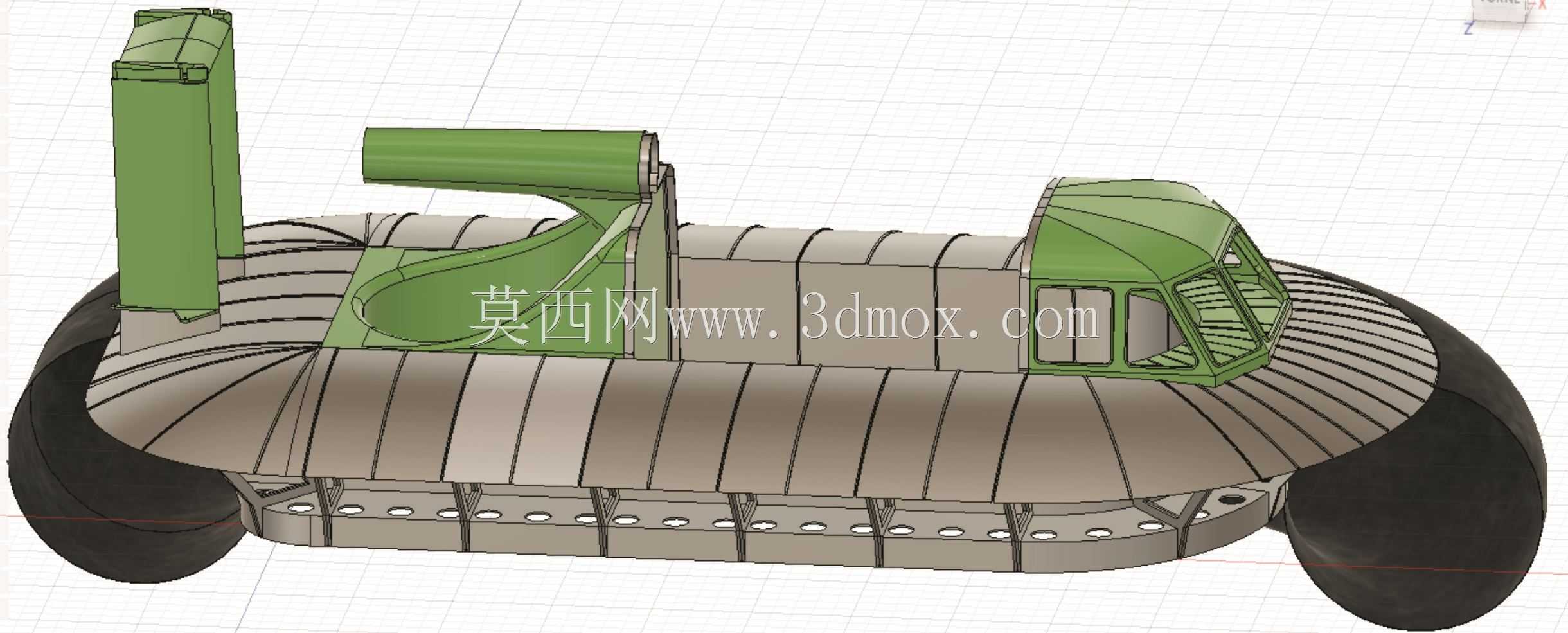

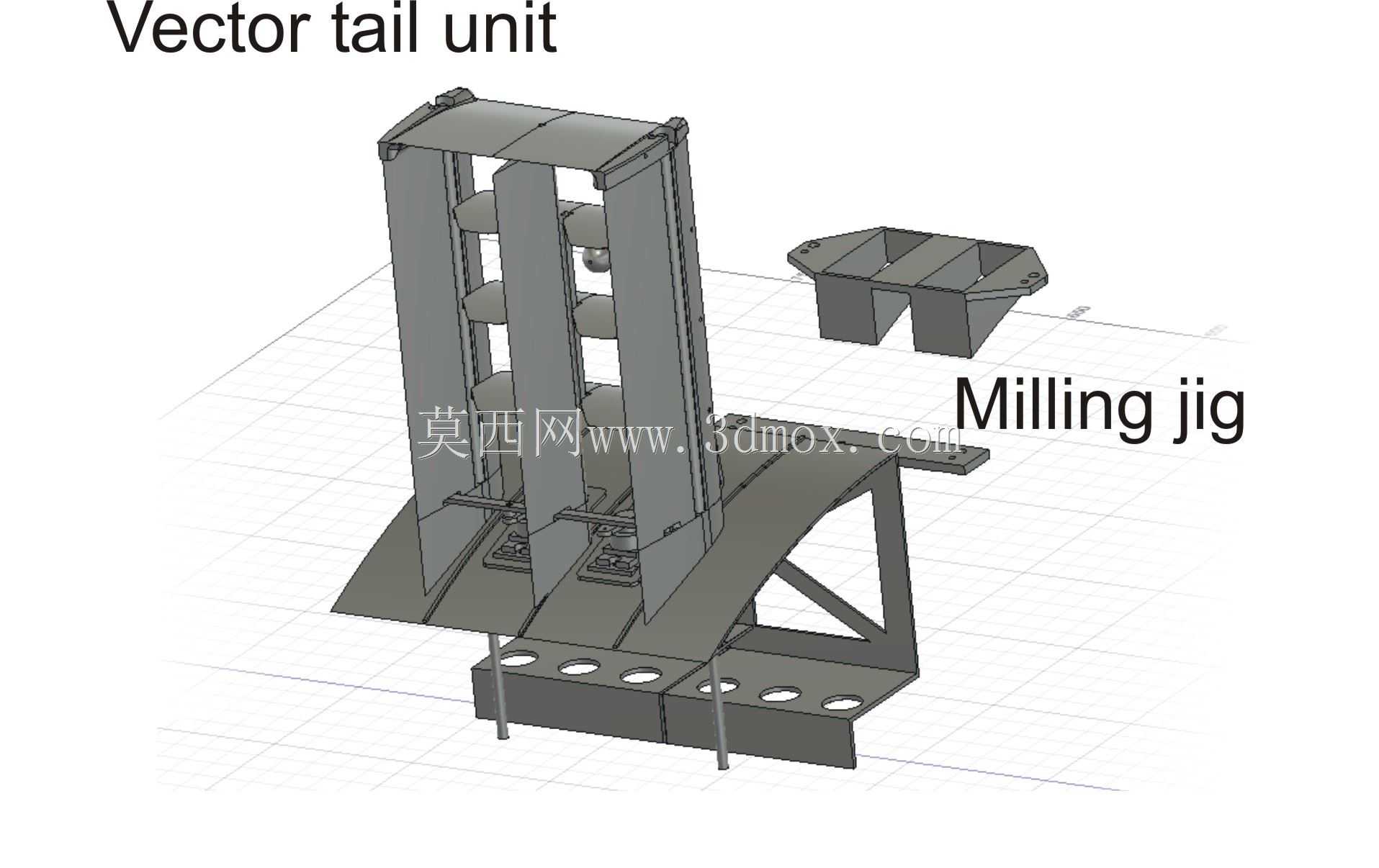

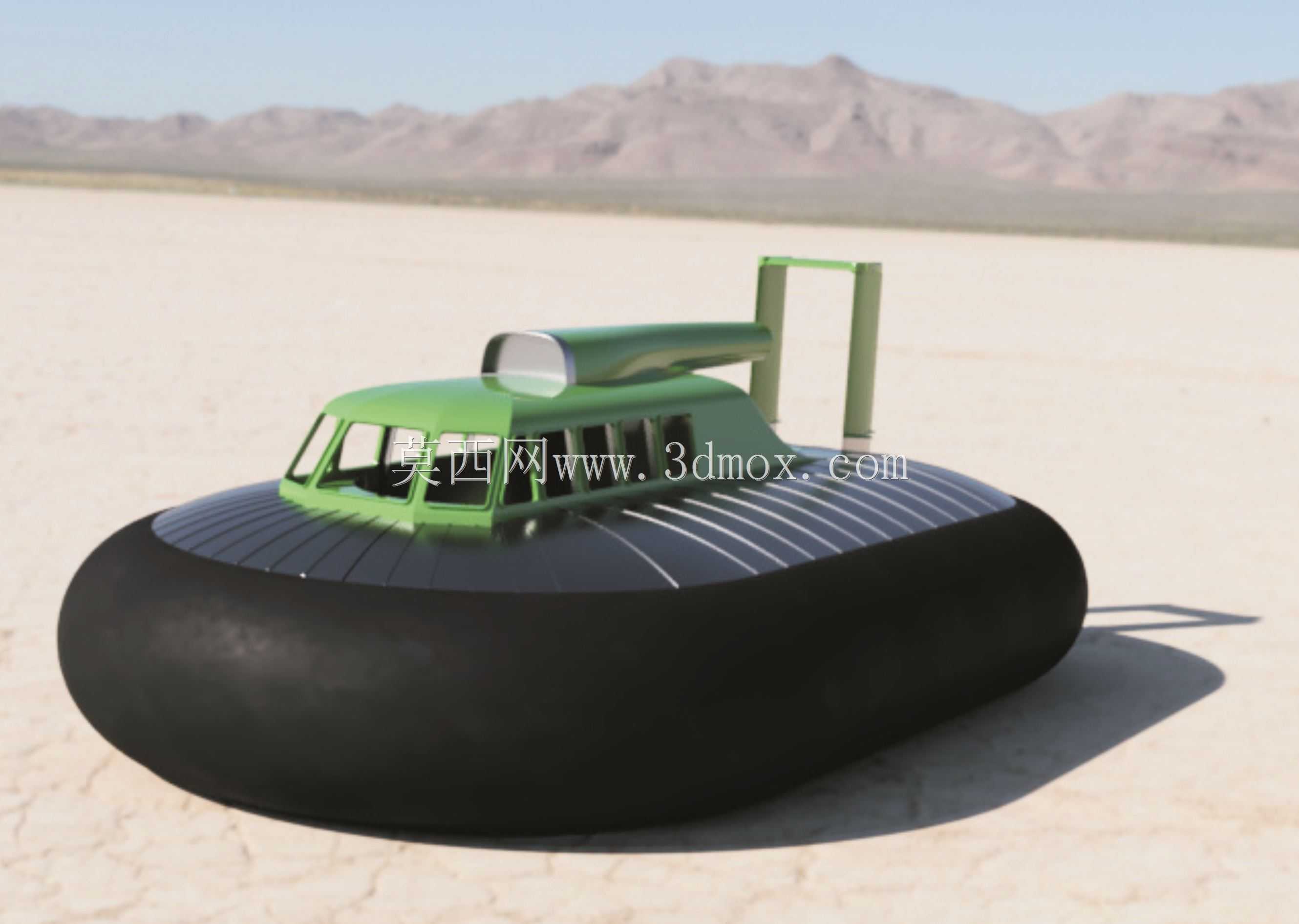

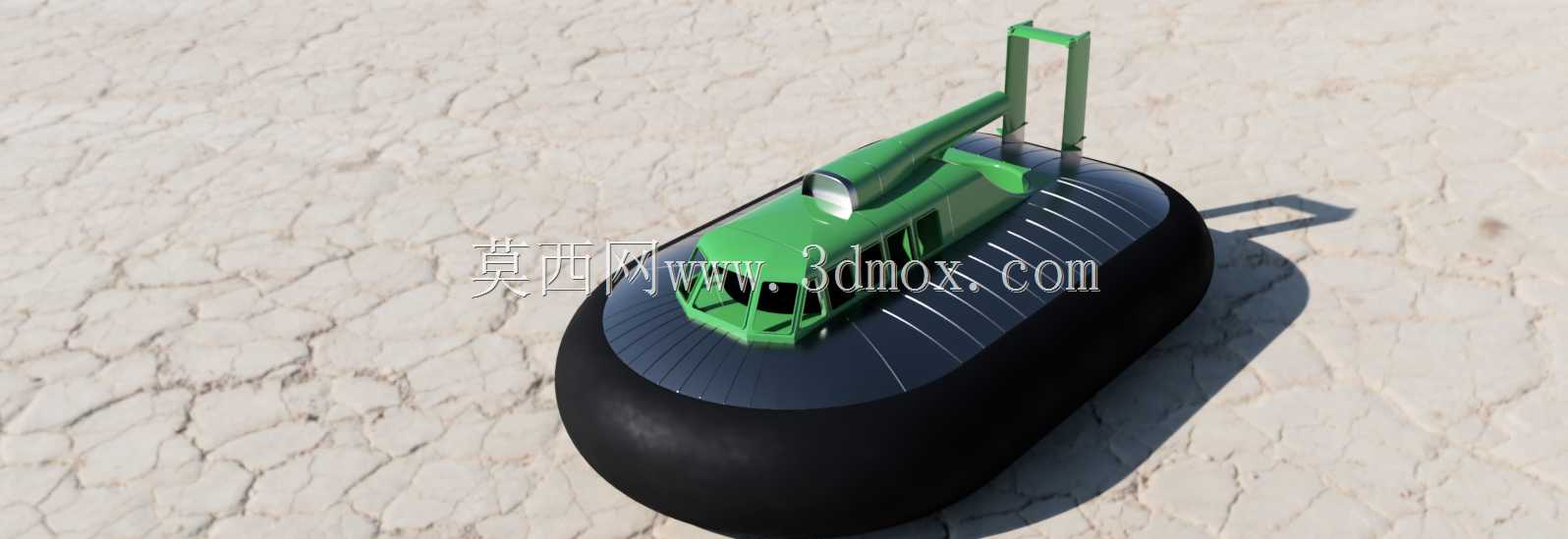

外形尺寸与安装边界方面，整船的外轮廓采用圆润的类椭圆形设计，最大外径控制在280mm范围内，整体高度不超过120mm，可适配主流桌面级3D打印机的成型尺寸，无需拆分打印大件部件。底部的气垫腔边缘做了15度的内倾倒角，可在气膜压力波动时引导气流回流，维持气垫压力稳定。各电子部件的安装位全部做了沉槽设计，电池、电调、遥控接收机的安装槽位预留了走线缺口，可将所有线路隐藏在壳体内部，避免外露线路影响行进过程中的气流稳定性。方向舵的转动轴采用打印轴与孔的间隙配合设计，单边预留0.2mm的配合间隙，无需额外安装轴承即可实现顺畅转动，舵机的安装位预留了标准的9g舵机固定孔位，可直接使用市售通用微型舵机完成安装，无需额外制作转接支架。

从结构可靠性角度来看，整船的受力部件，比如升力电机安装座、推进电机固定位、舵机安装座都做了局部加厚处理，加厚区域壁厚达到4mm，可抵消电机运转时产生的振动，避免长时间使用后出现安装位开裂的问题。裙边的压合槽采用锯齿状压合结构，当柔性薄膜压入槽位后，锯齿结构可增大与薄膜的摩擦力，避免气垫充压时裙边从槽位中脱出导致漏气。船底与裙边的衔接处做了圆弧过渡处理，没有尖锐棱角，避免柔性裙边在反复形变过程中被棱角割破，延长裙边的使用寿命。
