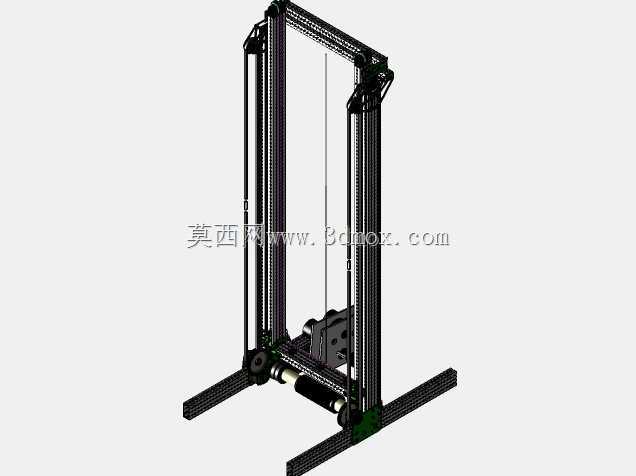

这套垂直升降机构面向机器人竞赛中的楼层取放、物资转运与高位接驳任务,整体采用双侧立柱加底部承载平台的龙门式布局,框架主体以标准工业铝型材拼装,型材槽口直接作为直线导向的安装基准,既压缩了单件加工量,也便于参赛队伍在调试阶段反复调整导轨平行度与轿厢间隙。底部两根横向型材向外延展形成稳定支撑脚,支撑脚长度覆盖整机重心在满载启停、急停换向时的倾覆边界,无需额外配重即可在平整竞赛场地上保持自立;立柱与底脚连接处设置角件与加强块,将升降过程中产生的弯矩直接传递到地面接触面,避免立柱根部出现交变晃动。
升降执行部分布置在轿厢侧边,从动轮与张紧结构分别固定在立柱上下端,同步带沿立柱全长闭环布置,带体通过夹紧块与滑动轿厢刚性连接,动力输入端的驱动轮、轴承座与联轴器集中在底架中段,电机输出轴经联轴器将扭矩传递给带轮,带动轿厢沿双立柱做直线往复运动。导向环节依靠立柱内侧的直线导轨与滑块承担径向载荷,滑块分布在轿厢上下两处支撑点,形成足够的导向跨距,当轿厢偏载放置任务道具时,两处滑块共同抵消倾覆力矩,防止滑行过程中出现卡滞。轿厢本体采用平板加立板的焊接/拼装组合结构,台面预留阵列安装孔,可根据任务需求加装夹爪、料筐、推板等末端执行器,立板与同步带夹紧块、滑块安装板整合为一体,减少了中间转接零件带来的累积误差。
从实际赛场使用逻辑看,这类升降机构需要在有限的机器人 footprint 内完成多层货架交互,因此框架宽度被控制在竞赛规则允许的车体尺寸范围内,立柱高度对应最高任务层的取放高度,顶部从动轮座设计成长腰孔可调形式,装配时通过调整螺栓改变带轮中心距,为同步带提供合适的预紧力,补偿带体在长期往复运行后的伸长量。驱动元件选型时重点核算满载工况下的提升力与加减速扭矩,电机经减速后输出的转矩通过带轮转化为直线提升力,校核时需将轿厢自重、任务物料重量、导轨摩擦阻力以及启停加速度带来的惯性力一并计入,确保在最快行程节奏下仍不丢步、不打滑。
结构设计过程中优先保证运动链路的可装配性与可维护性:所有旋转支承点均选用标准滚动轴承,轴承座与型材的连接通过槽内螺栓实现,装配顺序为先组立底架与双立柱并校准垂直度,再穿装同步带、吊装轿厢,最后安装驱动单元并调试张紧度;导轨安装面以型材定位槽为基准,装配后使用百分表复测两根导轨的平行度与全程直线度,将滑块运行阻力控制在均匀范围内。电气走线沿立柱型材槽内布置,随轿厢运动的动力与信号线采用拖链或弹性走线方式,避免升降过程中线缆拉扯、与传动带发生干涉。整机外围没有多余护罩,所有传动部件外露可视,方便调试人员实时观察带体啮合、滑块运行与轴承温升状态,在竞赛备赛场景下能够快速排查堵转、偏载与松动问题,也可作为小型自动化立库、教学实训升降工位的原理验证样机,为后续封闭护罩、安全限位与多楼层停位控制的扩展设计提供基础结构参考。
