M3规格三十毫米长PCB支撑隔离柱

项目分类:通用机械零部件 发布时间:2024-06-20 ID:756760
  • M3规格三十毫米长PCB支撑隔离柱

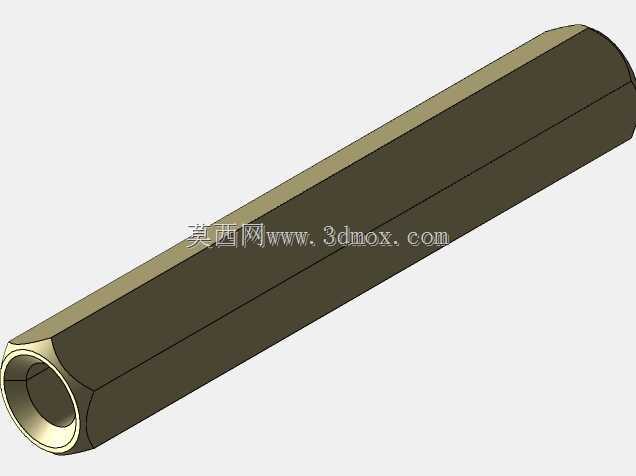

  在消费电子、工控板卡、电源模块、小型测试治具这类需要多层电路板叠装的场景里,板与板之间的间距控制、绝缘隔离、受力支撑一直是结构细节里很容易被忽略却直接影响整机可靠性的环节。这款长30mm的M3规格PCB支座垫片,正是针对这类叠板安装需求设计的中空六角支撑件,整体采用六角外轮廓加轴向贯通内孔的结构形式,外轮廓对边尺寸适配常规M3螺母锁紧的扳手空间,内孔直径3mm可直接穿过M3规格的盘头螺丝、十字机牙螺钉,两端面做平整切削处理,锁紧后端面与PCB板面、钣金安装面或者塑胶壳体定位面完全贴合,不会出现单点应力集中压伤电路板焊盘的问题。

  从实际装机的选型逻辑来看,30mm的支撑高度对应了绝大多数中小功率驱动板、接口转接板、传感器采集板的叠层间距需求:比如在工业PLC扩展模块里,IO接口板和主控核心板之间往往需要留出25到35mm的空间,一方面避让板背面高度突出的电解电容、以太网变压器、USB插座这类高体型元器件,另一方面给板间走线、散热气流留出通道,选用这款30mm长的支撑柱,四根分别布置在PCB四角的安装孔位,锁紧后两块板的平行度可以稳定控制在0.2mm以内,不会出现长期受振动后板体歪斜、元器件触碰短路的隐患。和常见的两端带内螺纹的六角铜螺柱不同,这款贯通式支座垫片不需要在两端分别拧入螺丝,只需要从一侧穿入全长的M3螺丝,另一侧直接锁入壳体预埋铜螺母或者下方板件的螺纹孔,安装工序更少,在批量流水线装配时可以减少一次拧螺丝的工位动作,提升装配效率。

  外形尺寸的边界设计上,零件外径5.3mm,这个尺寸刚好匹配标准PCB安装孔的常规开孔规范:行业内M3螺丝对应的PCB通孔一般开3.2mm到3.4mm,焊盘或者安装孔的外围铺铜直径通常做到6mm左右,5.3mm的支撑端面外径可以完全覆盖铺铜区域,锁紧压力均匀分布在铺铜面上,既不会因为端面太小压裂PCB基材,也不会因为外径过大干涉旁边0805封装电阻、贴片电容这类靠近安装孔布置的元器件。六角的外轮廓并非随意设计,在装配空间特别局促、手指无法伸入扶住支撑柱的位置,可以用6mm开口扳手或者小型尖嘴钳夹住六角面临时固定,避免穿螺丝的时候支撑柱跟着螺丝一同转动,无法锁紧到位。内孔3mm的贯通设计和M3螺丝的外径之间留有0.1mm左右的合理间隙,多根支撑柱同时安装时,即便各个PCB孔位存在小范围的位置度公差,螺丝也可以顺利穿过所有孔位,不会出现孔位错位、螺丝卡死无法穿入的问题,容错率完全满足批量生产的公差要求。

  从受力特性来看,这款支撑柱沿轴向的抗压强度足以承受常规电路板的自重以及板上元器件的重量,即便设备在运输过程中承受持续的振动冲击,支撑柱也不会出现轴向弯曲变形,维持板间间距恒定。在散热设计的考量上,六角形的外轮廓相比圆柱面拥有更大的接触散热面积,如果采用金属材质加工,板上发热器件传递到PCB的热量可以通过支撑柱传导到下方的金属壳体,辅助带走部分热量,降低板卡的工作温升。适用的场景覆盖了很多非标设备的细节搭建:比如自研的小型自动化设备控制箱内,电源板、继电器驱动板、主控板三层叠装时,不同层之间选用不同长度的该系列支撑柱,就可以灵活搭配出需要的层间距离;桌面测试治具里,把待测电路板垫高30mm,下方就可以布置探针座、接线端子,方便测试走线;甚至在小型3D打印机的控制盒安装、无人机飞控板的减震垫高布局里,这类标准化的支撑隔离件都是结构设计里最常用的基础紧固件。建模过程中需要重点保证两端面的平行度、内孔和外六角的同轴度,端面不能留有倒角毛刺,否则锁紧后会出现支撑柱倾斜,板面受力不均长期使用后出现PCB变形翘曲的问题。
