GX12六芯航空插头插座对接结构

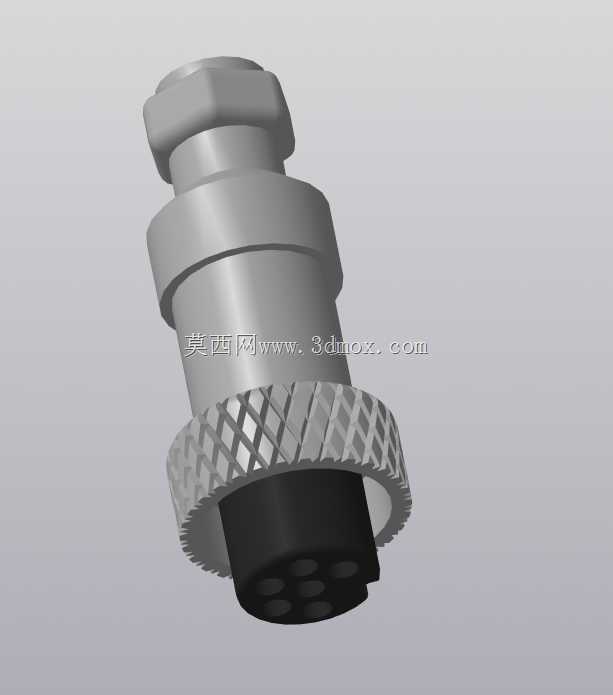

　　这套圆形航空插头对接结构在小型工业设备、检测仪器、通讯终端以及伺服控制线束中使用频率很高，属于现场布线里常见的快拆式电连接部件。模型把插头端的锁紧螺母、阶梯式金属壳体、中部滚花握持环以及前端黑色绝缘基座完整还原，针孔排布按照六芯方案布置，能够同时覆盖电源、信号和低速通讯线路的转接需求。

　　从实际装配角度看，这类连接器最常出现在设备面板开孔安装的位置：尾部锁紧螺母穿过面板后与壳体外螺纹配合，把插头主体固定在机箱壁上，前端对接面朝外，线束从尾部引入并与内部端子压接或焊接。建模时需要重点控制面板开孔直径、螺纹有效长度以及螺母压紧厚度，否则现场会出现壳体晃动、密封间隙不均或者对插时干涉的问题。GX12规格本身外径紧凑，适合在空间受限的手持设备、小型控制盒和移动机构上使用，不必为连接器预留过大的安装面。

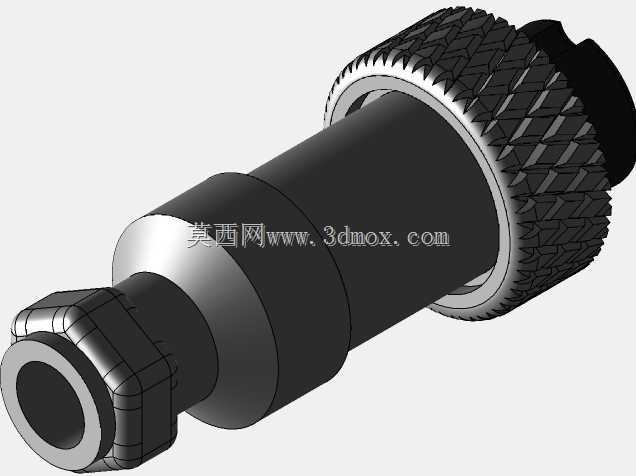

　　中部滚花环并不是装饰结构，它承担了手动旋拧和防滑握持的作用。设备维护时，操作人员往往戴手套或在油脂、粉尘环境下作业，菱形网纹滚花可以增加手指与金属壳体之间的摩擦力，使对接和分离动作更直接。滚花区域的外径略大于上下圆柱段，建模时要保留这一凸起边界，因为它会影响相邻线缆的弯曲半径，也会决定插头在密集线槽中是否与其他元件发生擦碰。

　　前端黑色部分为绝缘胶芯或塑料基座，六个孔位沿端面分布，用于容纳插针或插孔。胶芯与金属外壳之间采用台阶配合，既保证接触件之间的电气绝缘，也能在对插时提供导向。结构设计中需要关注胶芯端面相对金属外壳的缩进量：缩进过小，接触件容易受磕碰而变形；缩进过大，则可能导致公母座配合不到位、接触电阻升高。模型中端面孔位的位置关系清晰，可用于检查线束焊接后的端子高度和绝缘护套是否超出允许边界。

　　壳体上的多段圆柱台阶对应不同功能区，靠近尾部的六角螺母用于面板锁紧，中间光滑圆柱段穿过安装孔，前端扩径段形成对插限位。这种阶梯外形在加工中通常由车削完成，金属外壳既提供机械强度，也起到一定屏蔽作用，适合临近电机、变频器等干扰源的信号回路。若用于通讯线路，金属壳体配合带屏蔽层的电缆，可以降低外部电磁噪声对弱信号的影响。

　　安装边界方面，选型时不能只看连接器公称直径，还要同时核对三个尺寸：一是面板开孔与穿线筒体的配合间隙，二是六角螺母的对边宽度所需要的扳手空间，三是对插方向上公母座合计占用的直线长度。由于插头尾部需要引出电缆并保留折弯段，三维布局时应在壳体后方留出足够的线束弯曲区域，避免线缆从根部硬折，造成焊点疲劳或断线。若设备存在振动，还应在面板与螺母之间增加防松垫圈或点胶处理，使连接器在长期运行中保持稳定接地。

　　对接逻辑上，公母座通过圆柱面同轴定位，再依靠螺纹或卡合结构锁紧。六芯排布使电源正负极、通讯收发线和备用信号线能够集中在一个接口内，减少面板上的开孔数量，也让整机外观更整洁。对于需要频繁拆装的模块，例如传感器探头、执行器末端或可拆卸控制盒，这种连接器比直接引线更便于维修和更换。

　　在三维建模和整机校核中，该结构可用于检查面板开孔位置、连接器与内部PCB或线束的距离、螺母旋装路径以及插头插拔时的手部操作空间。工程人员还可以把它作为标准件放入电气柜、小型自动化设备或检测治具中，验证电缆走向、维护开口和外壳干涉情况。整体结构虽然不复杂，但尺寸链集中在螺纹段、胶芯端面、滚花外径和尾部出线区，任何一个环节处理不当，都会在装配现场转化为插合困难、线束受力或屏蔽不可靠的问题。
