BT30主轴自动换刀机构结构设计

　　这套BT30 ATC结构主要面向小型数控铣床、台式加工中心以及DIY数控改造场景，承担主轴端刀具自动夹持与松刀动作的核心功能。在小型加工设备布局中，主轴与打刀机构往往占据Z轴头部相当一部分空间，其外形轮廓、立柱避让关系以及气缸安装高度，都会直接影响机床有效行程与防护设计，因此在整机三维布局阶段就需要把该组件作为一个相对完整的功能单元来校核。

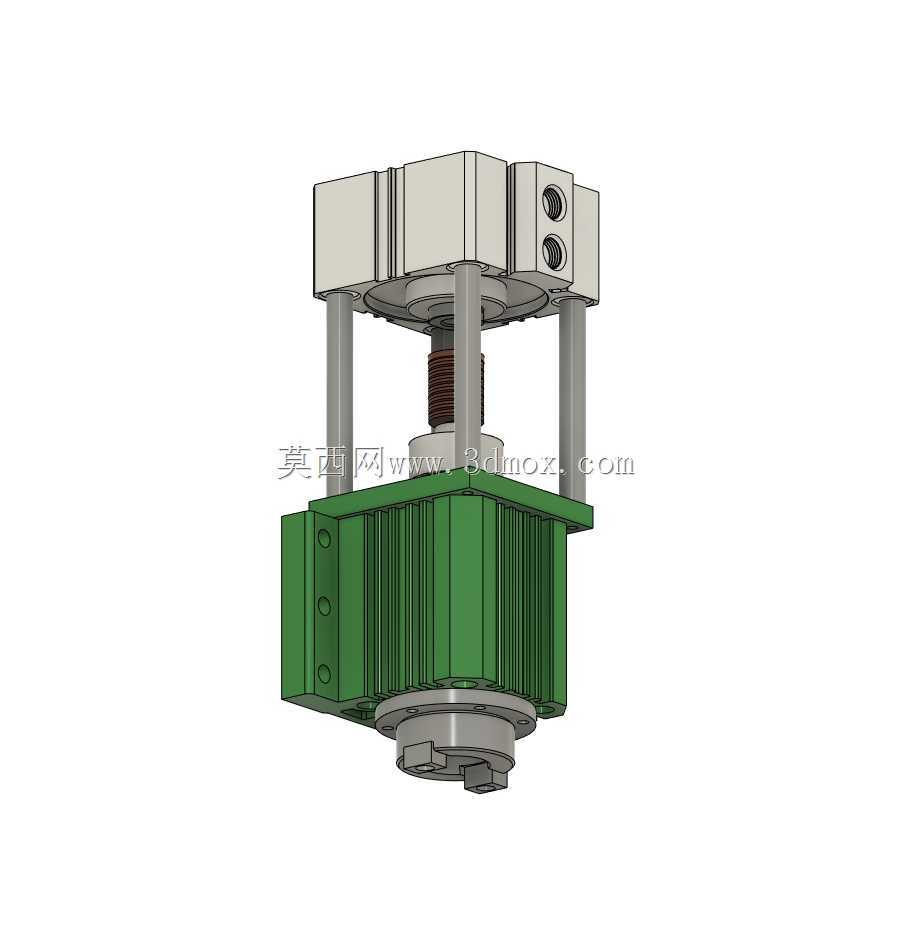

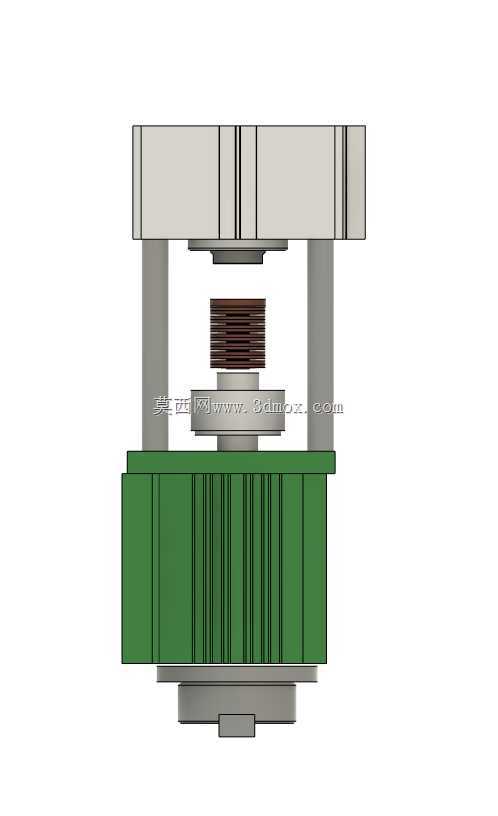

　　从实际用途看，该机构围绕BT30锥柄刀具的拉紧、松开和换刀辅助动作展开。上部箱体式结构用于容纳打刀执行元件及连接接口，四根导向立柱承担上下部件之间的定位与支撑，中间螺杆及弹性元件区域体现打刀力传递路径。下部绿色主体为主轴箱体及电机安装区段，底部为BT30主轴输出端，刀具锥柄进入主轴孔后，通过内部拉刀机构完成锁紧；换刀时，上部执行件向下作用，推动主轴内部打刀杆，使夹爪或拉钉释放，从而允许刀库或机械手完成刀具交换。

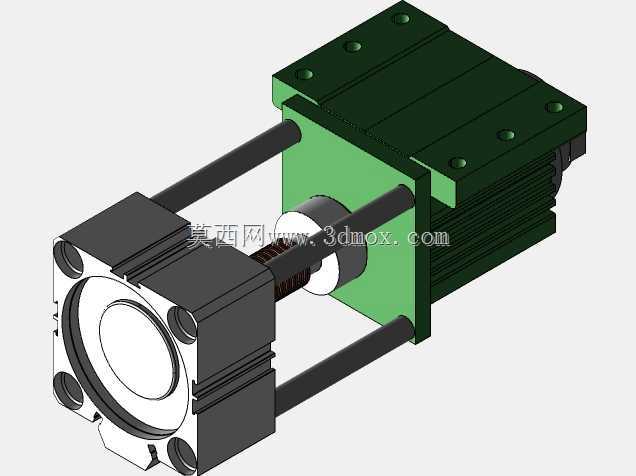

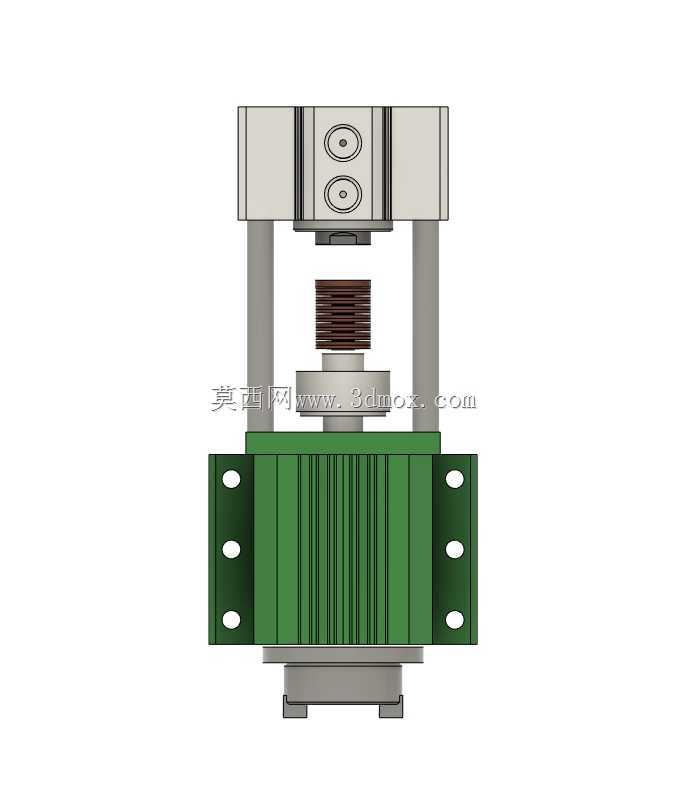

　　结构设计上，主轴本体外形采用近似方形箱体，侧面布置加强筋与安装孔，便于固定到滑座或Z轴拖板。下部电机区段通过密集散热筋增加表面面积，兼顾壳体刚性与热扩散。上部双缸并列外观说明打刀动作倾向于采用气动推力方案，气缸中心线与主轴打刀点需要保持同轴或通过均衡传力结构避免偏载。实际装配时，导向柱不仅限制上下板相对位移，还能抑制打刀瞬间产生的侧向力矩；若柱距过小，抗偏载能力不足，若柱距过大，则会增加头部外廓宽度并侵占刀库运动空间。

　　安装边界方面，需要重点控制三类尺寸。其一是主轴端面到上部打刀机构顶端的总高度，这决定Z轴防护罩行程和横梁下方净空；其二是主轴箱体宽度、电机壳体外径以及上部气缸组件宽度，这些轮廓关系到立柱、线槽、拖链和刀夹的干涉检查；其三是主轴端面定位基准、电机连接法兰、打刀杆行程和气缸安装面之间的轴向尺寸链。小型铣床中，气缸行程并不需要很大，但松刀位移必须稳定覆盖拉钉释放量，同时避免过度冲击主轴轴承。

　　建模时可将组件拆分为主轴箱、电机壳、导向立柱、上安装板、打刀缸、螺杆、垫圈、主轴端部和外部接口等子装配。外形面可用于整机干涉评估，内部拉刀机构若未完全细化，应在工程说明中明确保留功能占位，避免后续设计者误判轴承、螺纹、碟簧或夹爪已经完整表达。主轴锥孔与BT30刀柄的配合关系应按标准锥度建立基准，打刀杆中心线、主轴回转中心线和气缸推力中心线应尽量重合。对于HTD M5带轮接口，建模时需保留带轮节径、内径和键连接位置，若现阶段以圆柱简化，也应在装配层级中留出替换空间。

　　现场使用中，这类机构还要考虑气源压力波动、松刀响应、主轴发热与刀具夹紧力之间的平衡。气动打刀具有速度快、结构简单的特点，但冲击较明显，因此导向柱、限位面和缓冲垫必须在布局中体现。主轴箱体侧面的安装孔应与滑板接触面匹配，螺栓孔周边需要留出扳手空间；后部或侧部走线、气路接头也不能与上下运动件相碰。通过三维装配校核，可以在加工实物前发现气缸过高、垫片干涉、带轮维护空间不足以及刀臂接近轨迹受限等问题，从而为小型数控铣头的详细设计和选型布置提供直接依据。
