圆锯电机散热风叶结构设计

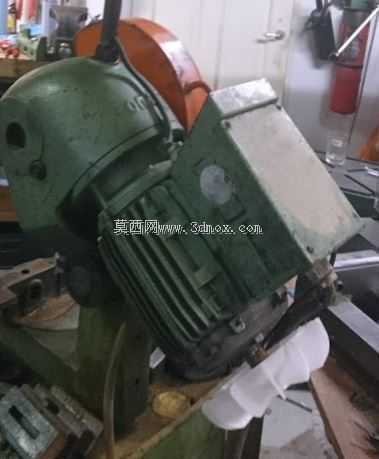

　　这款风叶主要服务于小型台式圆锯的电机尾部散热场景，在型材切断、木料裁切、维修作坊和小型加工工位中，圆锯电机长期处于高负载、间歇启停、粉尘较多的环境，电枢和绕组产生的热量如果不能及时排出，会造成绝缘老化加快、轴承润滑脂变稀、输出扭矩下降等问题。风叶安装在电机轴伸端或后端轴位，随转子同步旋转，将周围空气沿电机外壳散热筋方向推动，使气流穿过机壳表面并带走热量。

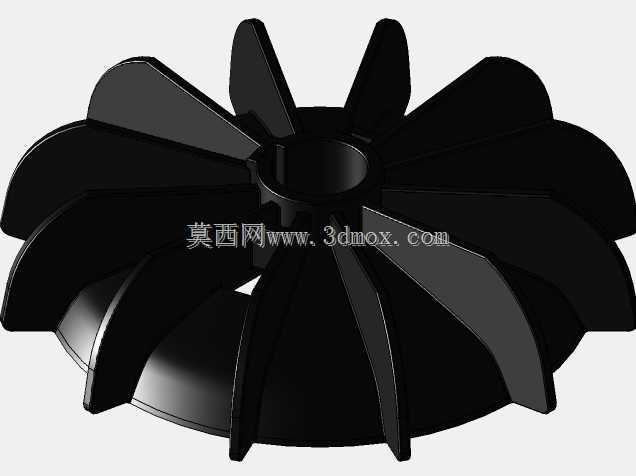

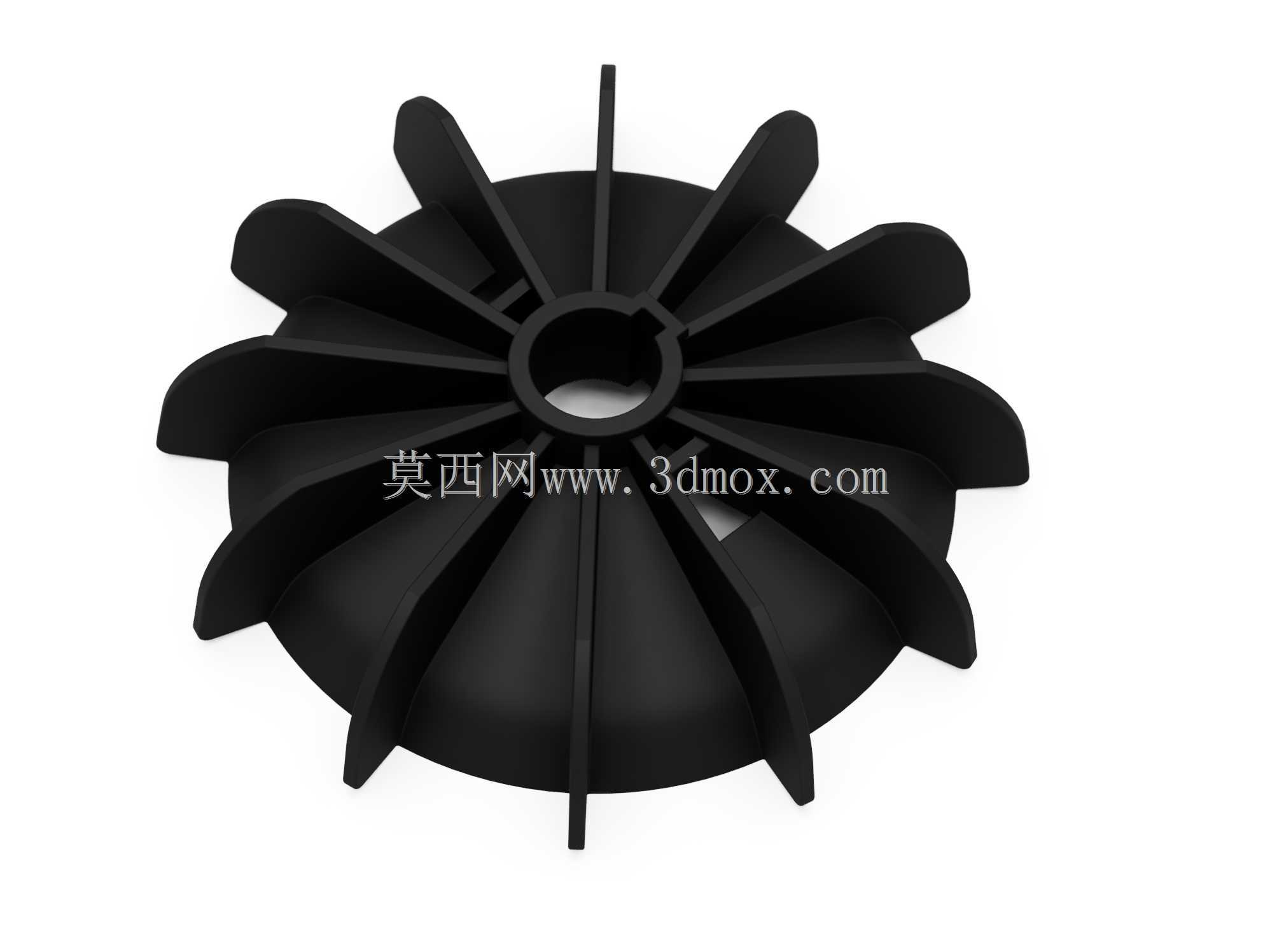

　　从结构上看，零件采用中心轮毂加放射状叶片的布置方式，中心孔用于与电机轴配合，孔侧保留键槽或扁位约束，避免风叶在启动、制动和高速旋转时相对轴发生打滑。轮毂区域承担扭矩传递，壁厚相对较大，能够承受频繁启停带来的冲击；外缘叶片沿圆周均匀分布，叶片之间形成独立风道，旋转时产生较稳定的轴向气流。叶片根部与圆盘基体相连，过渡位置需要保留足够圆角，以降低塑料件在高速旋转时的应力集中。

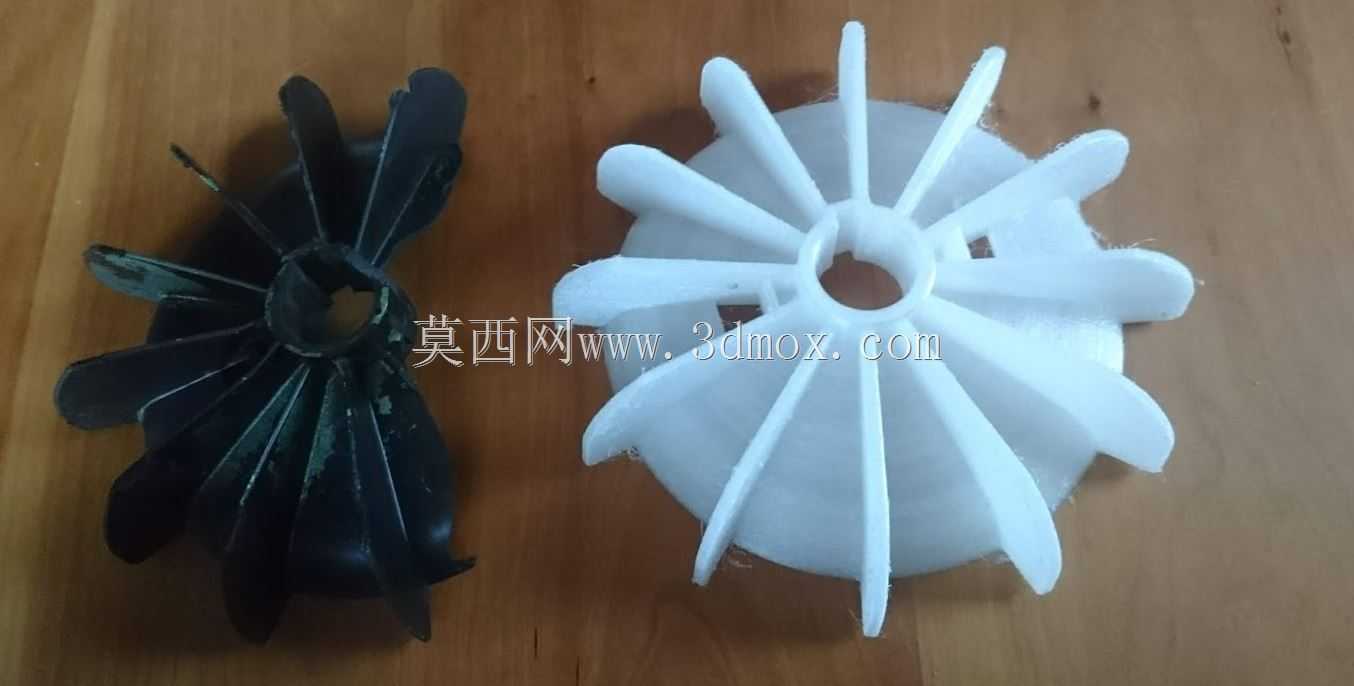

　　针对老旧圆锯替换件的实际情况，设计时没有完全照搬原始注塑件的薄弱细节，而是对叶片厚度、轮毂连接段和盘体刚度进行了加强。原设备风叶在长期使用后容易出现叶片断裂、键槽磨损、中心孔松旷等故障，尤其在锯切卡滞、电机突然反转趋势或粉尘堆积不平衡时，单片叶片受载会明显增大。建模中将叶片与底盘连接处加厚，并适当提高叶片本体厚度，使打印或小批量制作后的零件在常温工况下具有更好的抗振能力。

　　外形边界需要围绕电机后端安装空间确定。风叶外径决定送风能力，也决定其与防护罩之间的最小间隙；若外径过大，旋转时可能擦碰风罩，若过小，则风量不足。中心孔直径、键槽宽度和轮毂长度必须与电机轴匹配，装配后应保证风叶端面与轴线垂直，避免偏心引起振动。叶片轴向高度受风罩内腔限制，盘体背面与电机端盖之间还要留出气流通道，不能贴死在端盖表面。

　　建模过程中，可以先绘制中心轴孔和轮毂轮廓，再建立单片叶片的曲面或实体特征，通过圆周阵列得到整体叶片组。叶片并非简单直板，其弯曲方向和倾角会影响气流导向；后倾式或略带弧度的叶片在噪声和效率之间更容易取得平衡。对于维修替换用途，重点不在追求极限气动效率，而在保证可制造性、抗冲击性和安装互换性，因此叶片曲面不宜过于薄软，边缘也不应出现难以成型的尖锐结构。

　　该类风叶通常采用塑料材质，原始件多为注塑成型；在单件维修场景下，也可通过增材制造方式制作。若使用打印件，应关注层纹方向与叶片受力方向的关系，叶片根部和键槽位置属于薄弱区，必要时可增加填充密度或调整打印朝向。装配时需在轴端设置挡圈或压紧件，防止风叶轴向窜动；风罩应保持通风孔通畅，避免木屑和塑料碎屑堆积造成动平衡恶化。

　　在圆锯工作过程中，风叶虽然不是直接切削零件，但它决定了电机持续工作的热稳定性。锯切厚木料或铝型材时，电机电流升高，尾部温升明显，稳定的气流可以让机壳散热筋持续换热。风叶损坏后若继续运行，短时间内可能只是噪声增大，长时间则会导致电机过热、碳刷磨损加快甚至绕组烧毁。因此，在替换设计中，保证中心连接可靠、叶片不易断裂、旋转间隙充足，比单纯复制外观更有工程意义。

　　结构校核时可重点关注三个位置：一是中心孔与键槽侧壁，启动瞬间扭矩由这里传递；二是叶片根部，离心力和振动弯矩在此叠加；三是圆盘外缘，叶片不均匀受载时会产生周向变形。实际安装前还应做简单静平衡检查，若单片叶片打印厚度差异较大，可通过对称修整降低振动。风罩与风叶之间建议保留均匀径向间隙，既防止擦碰，也避免间隙过大造成气流回流。

　　整体来看，该模型面向的是电机散热系统中的易损替换件，结构并不复杂，但对尺寸配合、材料刚度和安装边界有明确要求。围绕电机轴径、风罩内腔、叶片外径和轴向定位面建立模型，可以使零件在维修替换时直接服务于圆锯设备，恢复电机尾部送风能力，并在粉尘和振动较强的工况下保持较长使用寿命。
