集成保险功能的船型电源输入插座

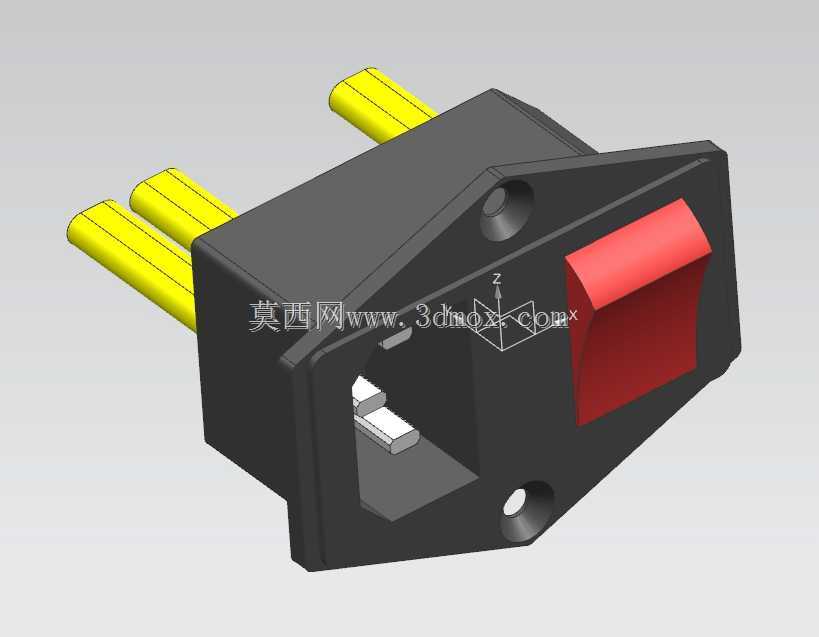

　　这类带保险丝的一体式电源开关插座，在桌面小型电控箱、实验测试台、3D打印设备、小型激光雕刻机以及各类自研电子装置里使用率很高，它把交流电源输入、回路过载保护、设备通断控制三个功能整合在同一个安装位上，不用在面板上分别开孔布置品字插座、保险丝座和独立船型开关，大幅减少面板加工工序和内部接线点位。从实际装机的布线逻辑来看，背部三根插脚分别对应火线、零线与接地端，外接品字电源线插入后，火线回路先经过内置保险丝腔，再串联到红色船型开关的动触点，开关输出端直接对接设备内部开关电源的交流输入侧，零线与接地引脚则直通内部接线端子，接地脚通过设备外壳连通保护地，避免漏电风险。建模时首先要把面板安装的边界尺寸卡死：这类插座通用开孔为矩形卡槽，

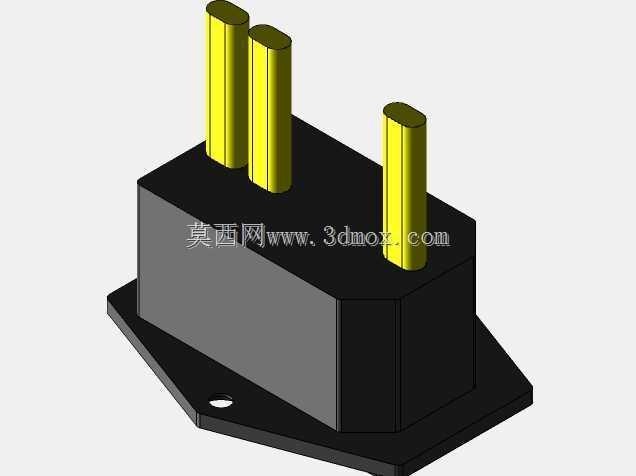

　　两侧带沉头安装孔，孔位对应M3固定螺丝，安装法兰贴合面板外侧，本体从面板后侧推入卡槽，螺丝从正面锁入后方塑胶固定柱，法兰边缘做小弧度倒角，避免面板开孔边缘锐边割伤安装人员。背部的插脚长度需要严格匹配实际接插件的插合深度，插脚做扁铜排形态，末端做轻微收窄导向，方便母座端子快速插接，插脚根部和塑胶本体之间做密封凸台，防止焊接或者接线时锡渣、杂物掉入本体内部。红色船型开关的按键做弧面凸起，按键表面高出安装法兰面，操作人员在设备侧面就能盲操作按压，开关摆动行程预留足够间隙，按键和本体开孔之间四周留均匀缝隙，避免塑胶件受热膨胀后出现卡滞。保险丝腔设置在插座插口旁，腔体带抽拉式保险盖，更换保险丝时不用拆开设备整机外壳，

　　用小平口螺丝刀就能撬开保险盖，取出熔断的玻璃保险管替换，腔体内部预留两个金属夹片，夹片的抱紧力度在建模时做弹性形变余量，保证保险管装入后接触电阻足够小，不会因为设备振动出现松脱打火。插座的品字输入口做防呆倒角，反方向的电源线插头无法插入，插口内部的三个金属接片做隐藏式布局，手指从外部无法触碰带电部件，满足基础防触电要求。整机外壳采用黑色阻燃尼龙材质，建模时外壳壁厚控制在1.8到2.2毫米之间，既保证塑胶注塑时不会出现缩水印，又能在设备长期运行发热时维持结构强度，开关按键采用红色耐温PC材质，和黑色本体形成鲜明视觉区分，操作人员一眼就能识别设备总控开关位置。在布局设备面板时，这个元件通常布置在机箱后侧下方位置，靠近电源线进线口，

　　背部预留至少35毫米的纵深空间，用来容纳插脚、接线端子和弯折的导线，插脚接线后导线弯曲半径不能小于导线外径的3倍，避免火线零线根部被硬折出现绝缘层破损。和分立安装的三个元件相比，一体式组合件只需要在面板开一个大孔加两个螺丝孔，面板布局更紧凑，内部接线点从6个减少到3个，降低虚接故障概率，很多小批量自制设备、教学实验平台都会选用这类部件，在三维建模阶段把元件的安装定位、周边避让空间、接线走向全部模拟完成，就能在后续钣金或者塑胶面板加工时一次开孔到位，不会出现孔位错位、元件和内部结构干涉的问题，装配时工人只需要锁两颗固定螺丝，插好内部导线和外部电源线，就能完成整个电源输入回路的安装，大幅提升整机装配效率。
