110毫米轻量化四旋翼无人机机架

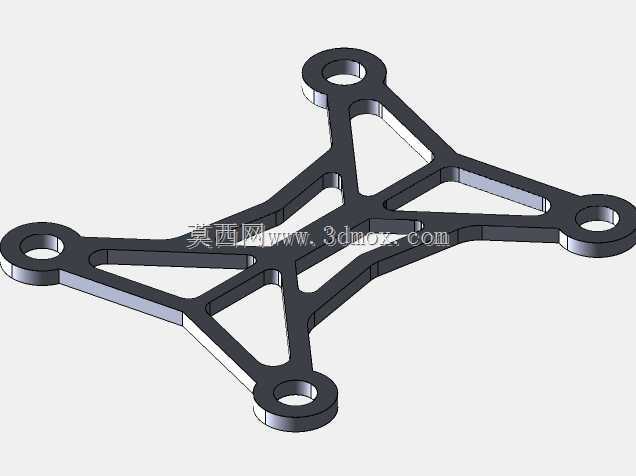

　　该结构件面向小型四旋翼飞行器的机身承载需求，采用十字交叉的四臂布局，四个端部预留同轴安装孔位，用于直接固定微型无刷电机或电机安装座，臂端孔位的位置关系决定了螺旋桨旋转直径与相邻桨叶的安全间隙。整体外廓控制在110毫米量级，属于微型穿越与航拍实验平台常用的机架尺度，安装边界紧凑，能够在有限机身空间内兼顾电机轴距、飞控板布置、电池挂载和桨叶避让。

　　从实际使用场景看，这类机架多用于室内飞行验证、教学实验、轻型航拍调试以及小型四旋翼平台的快速原型搭建。机架作为整机受力核心，需要承受电机推力、起降冲击、飞行姿态变化带来的弯曲和扭转载荷，同时还要为飞控、电调、接收机、电池等部件提供稳定的安装基准。四端孔位呈近似对称分布，可保证四个动力单元轴距一致，降低电机安装偏差对姿态控制的影响。中部交叉区域形成主要承载骨架，适合布置飞控主板或电池固定位，使整机重心尽量靠近几何中心。

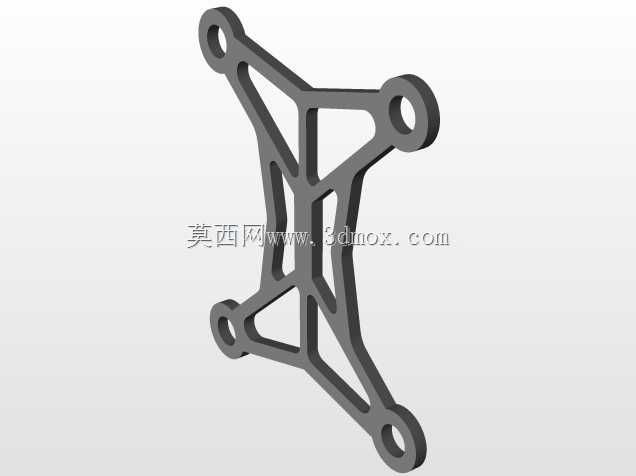

　　结构设计上最明显的特征是大面积镂空和桁架式加强。机架并非采用实心板件，而是在四条机臂之间切除多余材料，保留连续传力路径，使材料集中在从中心到电机座的主受力方向上。斜向肋条将中心区域与臂身连接，形成多个三角形稳定区域，能够提高扭转刚度，减少电机高速转动时机臂的颤振。对于微型无人机而言，机架质量直接影响悬停功耗、续航时间和机动响应，因此镂空减重并不是单纯的外观处理，而是围绕推重比和飞行效率进行的结构优化。

　　臂端圆环区域承担电机螺钉的局部压紧载荷，孔周保留较宽材料带，可避免螺钉锁紧时产生应力集中。臂身由中心向端部逐渐过渡，既保留足够的抗弯截面，又减少远离中性轴区域的无效材料。中部骨架采用交错梁式构型，在上下弯曲和左右扭转时能够通过多条肋条共同传力；相比简单直板十字机架，这种结构在相同质量下更容易获得较高的刚度质量比。

　　安装方面，四个电机孔的同轴端面应保持在同一平面附近，孔位轴线与机架平面垂直，否则电机推力方向会出现偏角，导致飞行器在悬停时产生额外补偿量。机架中心区域可根据设备布置开设飞控固定孔或电池绑带避让空间，但后续开孔应避开主承力梁和斜肋交汇节点。装配时电机座贴合面需要保持平整，螺钉锁紧力不宜过大，以免薄壁孔位产生微变形。若用于频繁降落的场景，可在臂端或中心下方增加轻量化脚垫，但附加件应对称布置，避免破坏整机动平衡。

　　从建模角度看，该零件适合按照板状骨架进行三维建模，先确定四端电机安装孔的节圆位置，再建立中心承载区和四条主臂轮廓，随后通过肋条连接形成封闭传力路径。建模时需重点控制孔位间距、臂厚、圆角过渡和镂空槽宽度，尤其是内凹转角处应设置合理圆角，以降低切削或增材制造过程中的裂纹风险。若采用塑料打印，壁厚和孔柱强度需结合材料韧性校核；若采用碳纤维或铝合金加工，则可进一步减薄非承载区域，但应保证臂端孔位的耐磨性和重复拆装寿命。

　　该机架的工程价值在于用极简结构实现动力安装、载荷传递和设备承载的统一。它没有复杂曲面和多余装饰，所有轮廓基本服务于减重、刚度和装配需求。对于飞行器结构设计者而言，该类件可作为微型四旋翼平台的基础机架，也可在此基础上扩展相机云台、保护圈或电池仓；对于机械建模从业者，则可通过它练习对称布局、薄壁加强、镂空减重和孔位约束等结构设计方法。
