块状带六角孔插接式工业连接构件

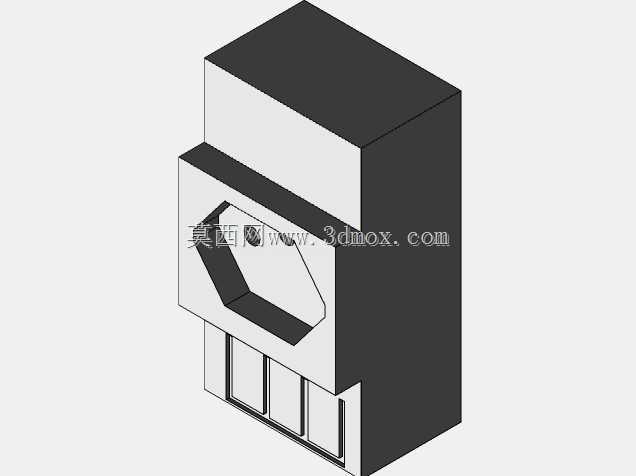

　　在自动化产线的工位旁，我们经常会遇到需要快速对接、同时又要保证周向止转的安装场景，这类场景里普通的圆形轴套配合往往会因为径向间隙出现打滑，而完全定制的一体式机加工件又会拖慢整线的装配调试节奏，眼前这款块状带六角通孔的插接构件，就是针对这类实际工况做的结构方案。从现场使用的角度看，它最常出现在小型工装夹具的快换工位、检测设备的探头安装基座、以及桌面级自动化工作站的执行端转接位置：当操作人员需要更换不同规格的夹爪或者检测头时，只需要将配套的六角轴段对准构件正面的内六角孔推入，再配合下方伸出的三道平行插接肋完成轴向定位，整个对接过程不需要额外打紧多颗螺栓，就能同时传递扭矩和承受径向的剪切载荷。做结构设计的时候，

　　我们首先要处理的就是载荷传递的路径问题：这个构件没有采用常见的薄壁套筒造型，而是把主体做成了大厚度的实心方块，这样的选型思路来自车间里反复出现的失效案例——之前用过的薄型转接座在频繁承受侧向冲击的时候，侧壁很容易出现应力开裂，把主体加厚成方块之后，六角孔周边的材料余量被大幅提升，内六角的六个受力面都有足够的实体材料支撑，当配套六角轴传递扭矩的时候，六个面的接触压应力可以均匀分散到后方的方块实体上，不会出现局部应力集中把孔口撑变形的情况。正面六角孔下方延伸出的三道平行肋板，并不是随意添加的装饰结构，这部分结构在装配的时候会插入配对基座的对应槽位里，一方面可以在插接到位之后承担轴向的限位作用，避免构件在工作过程中沿着轴向外窜，

　　另一方面三道肋板之间形成的两道凹槽，刚好可以和基座上的弹性卡扣配合，实现无紧固件的快锁固定，在需要频繁更换工位工装的场景里，这种结构可以把单次换型的时间从几分钟压缩到十几秒。从安装边界的维度梳理这个构件的设计约束时，首先要明确方块主体的外轮廓是规整的直角六面体，这意味着它在布局的时候可以直接贴靠在安装板的直角定位面上，不需要额外加工复杂的避让曲面，对安装面的加工精度要求很低，普通的铣削平面就可以满足贴合要求。六角通孔的轴线和方块的正面保持垂直，孔的六个棱边都做了微小的导入倒角，实际装配的时候即使六角轴和孔位存在小角度的偏差，也可以顺着倒角滑入配合位，不会出现棱边互相卡死的情况。下方的三道插接肋的厚度和间距都采用了统一的模数设计，
