TypeC接口连接器立式卧式两用安装结构

项目分类:通用机械零部件 发布时间:2024-06-20 ID:756825
  • TypeC接口连接器立式卧式两用安装结构
  • TypeC接口连接器立式卧式两用安装结构

  在消费电子、小型工业控制终端、手持检测设备以及桌面式外设的结构开发环节,接口端的固定可靠性往往是整机装配阶段最容易被忽略的细节。不少项目在样机调试阶段反复出现接口松脱、插接受力偏移、焊盘被扯裂的问题,根源就在于连接器仅靠PCB板面焊接固定,没有额外的机械限位结构承接插拔过程中的侧向载荷。这套Type-C连接器安装结构同时覆盖垂直安装与水平安装两种布局需求,把接口本体、安装法兰、接线孔位整合为一体,结构工程师在堆叠主板时不需要再单独设计钣金压片或者塑胶固定座,能直接把该组件嵌入整机外壳的预留工位。

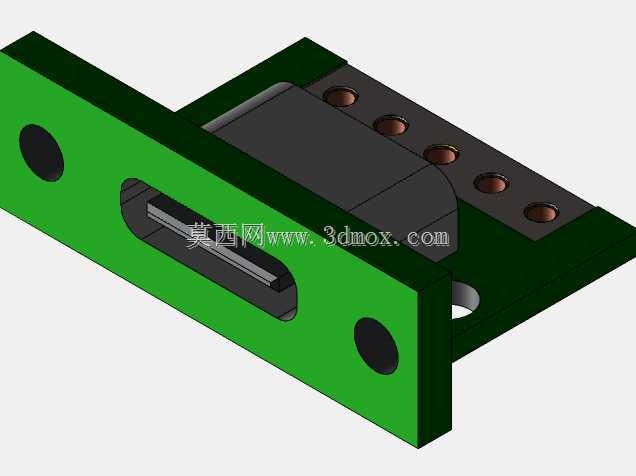

  从实际受力场景来看,用户日常插拔数据线的动作并不是完全沿接口轴线方向,斜向插拔、数据线垂挂拉扯、设备移动时线缆剐蹭都会给接口根部带来交变弯矩。该结构在接口外侧设置了带安装孔的绿色法兰面,法兰两侧预留沉头通孔,装配时可以从外壳外侧穿入螺丝,把整个连接器组件牢牢锁在壳体壁面上,插拔产生的外力直接通过法兰传递到整机壳体,不再全部作用在PCB焊盘上。法兰上的两个安装孔做了沉孔处理,螺丝头部装入后不会突出法兰表面,外壳外壁可以保持平整,不会出现凸点刮擦线缆或者影响外观面贴合的问题。

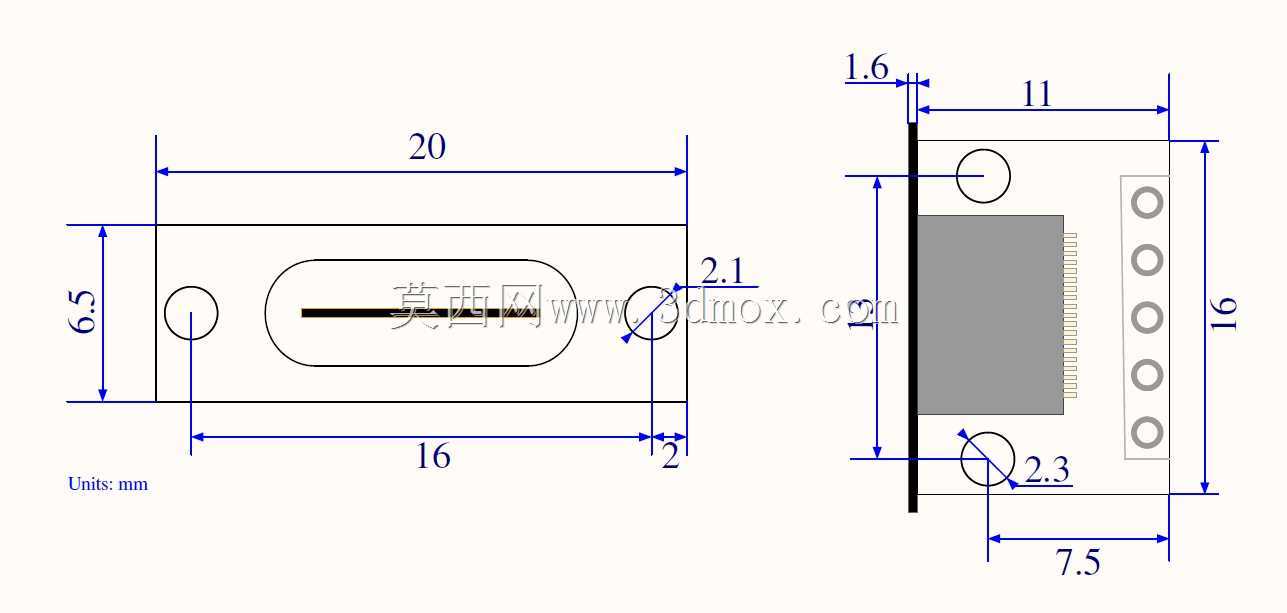

  接口本体后方的黑色基座上排布了五个接线端子位,对应Type-C接口的基础供电与信号传输针脚,端子孔位周边预留了足够的焊锡操作空间,手工焊接或者过回流焊时都不会出现相邻针脚连锡的情况。结构细节上,不同位置的螺孔设置了两种直径规格,分别为2.1毫米与2.3毫米,适配不同规格的自攻螺丝或者机牙螺丝,工程师可以根据整机壳体的材质选择合适的锁固件:塑胶外壳可以选用直径偏小的自攻螺丝直接攻牙锁附,金属外壳则可以搭配对应规格的机牙螺丝配合螺母锁紧。基座侧面专门开设了直径1毫米的接线孔,细小的信号导线可以从该孔位穿入整理,避免多根导线在连接器后方杂乱堆叠,装配时走线更加规整,后续检修拆换接口时也不会因为导线拉扯误伤针脚。

  两种安装方向的适配设计是这套结构的核心优势。当设备外壳的接口开口设置在正面、主板平行于背板布置时,可以采用垂直安装姿态,Type-C插口朝向正前方,法兰面贴紧外壳内壁,螺丝从法兰孔位锁入壳体柱位;当设备做薄型化设计、主板平行于设备底面布置时,又可以切换为水平安装姿态,插口朝向设备侧壁,法兰贴合侧壁内表面,不需要额外修改连接器本体的针脚定义与接线逻辑。整机结构做堆叠校核时,只需要在外壳壁面上开出对应Type-C插口外形的避让槽,槽口轮廓比接口金属外壳单边预留0.1到0.2毫米的装配间隙,既可以保证插口顺利伸出壳外,又能避免间隙过大导致外观面出现明显缝隙。安装边界方面,法兰板的外轮廓尺寸要完全落在壳体内部的预留安装凸台范围内,凸台表面需要保证平面度,锁螺丝后法兰不会出现翘曲变形;后方基座与PCB板之间要预留至少0.5毫米的安全间隙,避免装配公差累积导致基座顶压电路板造成元件虚焊。接线孔的位置要和整机内部走线槽对齐,导线穿入后可以顺着槽位延伸到主板对应焊盘,不会出现导线弯折半径过小、长期使用内线芯断裂的隐患。在手持设备的抗跌落测试场景中,带法兰锁固的接口组件相比单纯板载连接器,耐受插拔冲击的能力提升非常明显,反复插拔数百次后接口位置也不会出现偏移,能有效降低售后阶段接口损坏的返修概率。
