雷蛇海妖迷你版无线蓝牙耳机充电盒结构

　　该三维结构围绕便携无线音频使用场景展开，主体呈现的是耳机收纳与充电一体化的盒体结构。日常移动办公、通勤、桌面会议和短途出行中，这类小型充电盒既要承担左右耳机的物理收纳，也要在闭合状态下提供触点供电、状态提示和防丢保护，因此结构设计不能只关注外观圆润度，还要兼顾开合手感、内部容纳边界、充电对位和随身携带时的抗挤压能力。

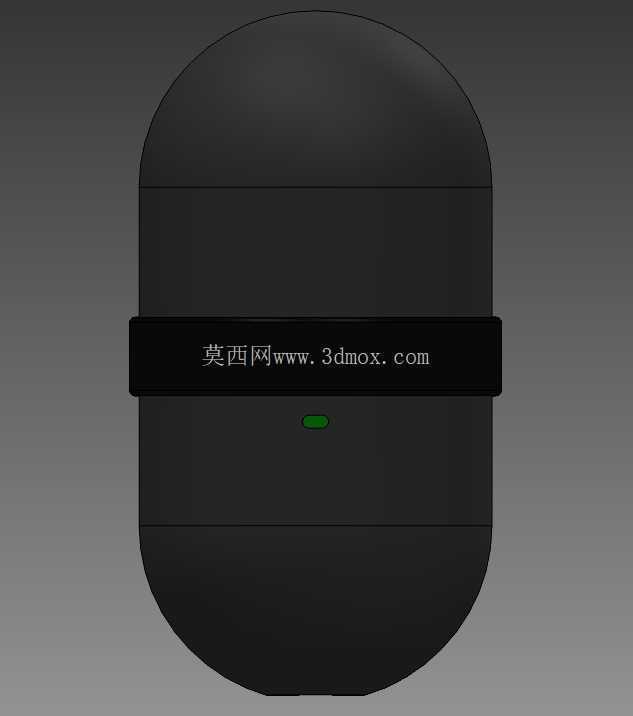

　　从外形看，盒体采用竖向圆角椭球轮廓，顶部与底部均为大圆弧过渡，正面没有复杂按键和外露接口，视觉重心集中在中部横向装饰带与下方小型状态指示灯。这样的造型适合放入裤袋、背包小格或桌面收纳区，握持时边缘无明显棱角。工程建模时需要重点控制外壳分模线位置：上盖与下壳沿水平方向分型，外侧曲面连续，圆角半径在顶部、底部和侧边之间逐步变化，避免出现曲面折痕或装配后错位。中部横向饰带既可以作为品牌识别区域，也能在结构上弱化上下壳之间的接缝，使闭合后的盒体形成完整视觉面。

　　内部空间按照左右耳机对称布置思路处理，耳机放入后应依靠型腔轮廓实现预定位，充电触点区域保持稳定接触。盒体底部需要预留电池仓、充电管理小板和磁吸件位置；上盖对应位置则布置磁吸配合件或金属吸附片，使盒盖在接近闭合位置时自动吸合。磁吸件不能过度靠近外侧曲面，否则会造成局部壁厚不均，也不能离分型面过远，否则闭合力不足。实际结构校核中，需要同时检查耳机取放路径、内腔最薄壁厚、铰链转动空间以及充电触点压缩量，保证耳机在盒内不会晃动，开盖后又能方便手指取出。

　　正面小型指示灯用于反馈充电、配对或待机状态，开孔区域应做遮光和导光处理。模型中指示灯位于饰带下方居中位置，光线从窄小孔位透出，既减少误触，也避免强光直射。若后续进行结构深化，可在灯位后方增加导光柱，在PCB上设置遮光泡棉或深色隔光墙，防止光线在半透明或薄壁外壳内扩散。饰带表面可采用高光、哑光或类皮革纹理区分，但无论采用哪种工艺，都要保证其与上下壳的装配间隙均匀，不能因纹理厚度或涂层堆积影响扣合。

　　开合机构是这类产品的关键边界之一。充电盒通常采用背部铰链加前端磁吸的组合，铰链轴线应靠近分型面后侧，使上盖旋转时外表面不与下壳干涉。铰链附近曲面变化急、壁厚空间小，布置转轴、扭簧或限位结构时要留出装配公差；若采用一体软胶铰链，则需要控制弯折区厚度和疲劳寿命。盒体闭合后，前端应保持均匀缝隙，手指按压两侧不能出现明显松响。打开角度一般要满足耳机竖直取放需求，避免上盖遮挡手指或碰撞桌面。

　　安装与尺寸边界方面，该类迷你充电盒的外部轮廓以单手掌握为原则，宽度需容纳两只耳机并排或竖向放置，高度则受电池容量、耳机柄长度和铰链结构共同限制。建模时应先建立耳机本体、电池、PCB、触点和磁吸件的包络体，再反向生成外壳内壁，确保外观曲面与内部元件之间保留加强筋、走线和装配间隙。外壳四周不宜等厚处理，侧壁、底部和顶部可根据受力差异调整厚度：底部承受放置冲击，可适当加厚并设置浅平支撑面；侧壁主要承受握持和挤压，应保证圆角处连续；上盖顶部曲面较薄区域需避免缩水和变形。

　　在使用功能上，盒体闭合后不仅保护耳机出声孔和触控区域，还通过内部触点为耳机补电；打开时则提供快速取放和配对触发条件。结构设计需要让耳机在重力、轻微振动和翻转情况下仍保持在充电位，触点不能因轻微偏移而断电。内腔可设置微弹性定位面或磁吸辅助位，但不能让耳机陷入过深，导致取出困难。底部充电接口若布置在非展示面，应保证接口周围强度，插拔时外力能传递到壳体加强结构而不是直接作用于小板。

　　从三维建模流程看，先确定整体对称中心线和分型面，再搭建上下壳曲面、内腔、耳机型腔、铰链、磁吸件、灯位和内部电子件包络，能够减少后期曲面返工。外观面需保持G2连续，圆角交汇处要检查斑马纹反射；结构件则重点看拔模方向、扣位行程、筋位厚度和装配顺序。对于消费电子类小型产品，外观质感与内部可靠性同样重要，任何一个外曲面顺滑、缝隙均匀、开合稳定、触点可靠的细节，都会直接影响最终产品的实际使用体验。
