1208YD白色自锁式两针按钮开关结构

　　该按钮开关属于小型自锁式通断控制元件，主要面向消费电子、小型家电、办公电器、音响设备以及数字产品内部的电源或功能回路控制场景。在手电筒、壁灯、插座排插、小型控制盒等产品中，这类开关常被布置在面板开孔处，用户通过按压红色按钮实现电路状态切换；按下后内部机构保持导通或断开状态，再次按压后复位切换，不需要持续施加按压力，适合空间紧凑、操作频次较高的手动控制位置。

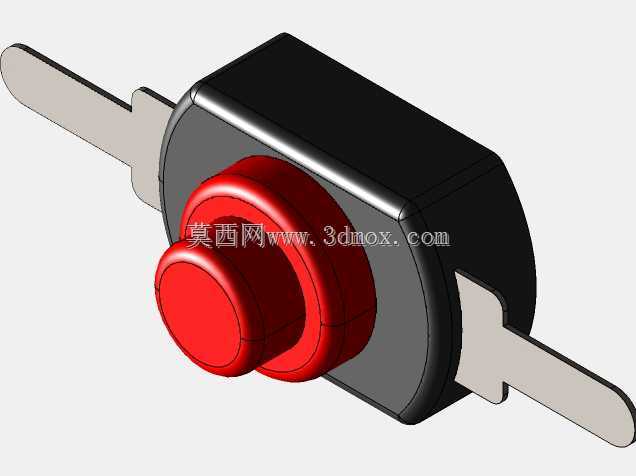

　　从结构组成看，模型完整表达了黑色绝缘外壳、红色按压帽、内部动作区域以及两侧平直插片引脚。外壳承担绝缘、防护和内部零件定位作用，外形接近小型长方体，端部带有圆弧过渡，能够在装配时减少与周边壳体的干涉。红色按钮位于开关前端，采用双层圆形台阶造型，外层较大的圆形结构与外壳孔位形成导向和限位，内层凸起部分作为用户直接接触的按压面。该造型既保证手指按压时有明确接触区域，也能在面板装配后形成清晰的操作标识。

　　两侧引脚为直插式金属片，沿开关本体左右方向伸出，引脚宽度和厚度适合插入PCB焊盘或与导线、弹片进行焊接连接。引脚与黑色本体之间保持固定间距，装配时可先通过治具将开关定位在电路板上，再经过波峰焊或手工焊完成电气连接。对于不使用PCB的小型电器，也可将导线直接压接或焊接在引脚上，并通过热缩管、绝缘胶纸或壳体挡墙控制爬电距离。建模时需要重点保证两引脚中心距、引脚伸出长度、引脚厚度以及本体与引脚的相对位置，这些尺寸直接影响电路板布板、焊接夹具设计和后期装配可行性。

　　开关的功能核心在于按压动作与自锁状态的配合。外部按钮承受按压力后，将位移传递到内部弹性触点和锁止机构；触点闭合时回路导通，机构锁止后维持状态；再次按压时锁止轨迹释放，触点在弹性力作用下回到另一状态。结构设计上需要控制按钮行程、按压力度、触点接触压力和回位可靠性。行程过大会导致面板操作手感松散，行程过小则容易因装配公差产生误触发；触点压力不足会带来接触电阻增大或断续通电，压力过大则会提高操作力并加速磨损。

　　在整机布局中，该类开关通常安装在靠近外壳按钮孔的位置，前端按钮轴线应与面板操作方向一致，后方需要预留按钮压入空间，两侧引脚区域则要避开螺丝柱、加强筋和高压元件。外壳面板开孔应根据按钮外径和活动间隙确定，开孔过小会造成按钮卡滞，开孔过大则会出现晃动或外观缝隙不均。开关本体周围可设置限位筋或定位槽，防止焊接后受按压侧向力发生偏转。若设备存在跌落、振动或长期运输工况，还应在本体侧面或尾部增加挡墙，减少引脚承受的弯曲载荷。

　　电气应用方面，该开关适用于小电流低压控制回路，在选型和结构校核时应结合实际电压、电流、负载性质和通断寿命进行确认。对于灯泡、电机、电容输入等具有冲击电流的负载，不能仅按稳态电流判断触点能力，需要考虑接通瞬间的峰值对触点烧蚀的影响。结构设计人员在建立三维模型时，除了外观表达，还应把可活动按钮与固定本体之间的间隙、引脚焊接区、面板配合区和内部机构运动包络作为重点。通过装配体检查可以验证按钮全行程中不与外壳、面板、密封圈或周边元件发生干涉，同时确认焊接后引脚不会被壳体结构顶起。

　　该模型的价值在于把小型开关的外部装配关系清晰呈现出来：黑色本体提供安装基准，红色按钮体现操作方向和人机界面，两片直插引脚定义电路板连接边界。对于电器产品设计人员，可直接依据此类结构进行面板开孔、PCB封装、限位筋布置和维修空间校核；对于三维建模人员，则可通过该案例练习薄壁绝缘壳体、金属插片、圆形按钮台阶以及小型机构装配关系的建模方法。
