创意复古手持发射器造型结构设计

　　这套手持类创意造型结构，最初是面向桌面级增材制作场景做的概念化外观方案，整体走紧凑袖珍的便携路线，没有沿用常规制式器械的长身布局，把所有功能分区都收拢在单手握持的轮廓边界内。从实际落地的场景来看，它既可以作为文创潮玩的手办原型、影视道具的预制样件，也能作为手持类小型工具的外观验证载体——比如桌面迷你点胶器、便携激光指示笔、手持喷码枪的外壳方案，所有内部预留的空腔都可以根据后续搭载的功能模块重新调整隔筋位置，不需要推翻整体外轮廓重做。

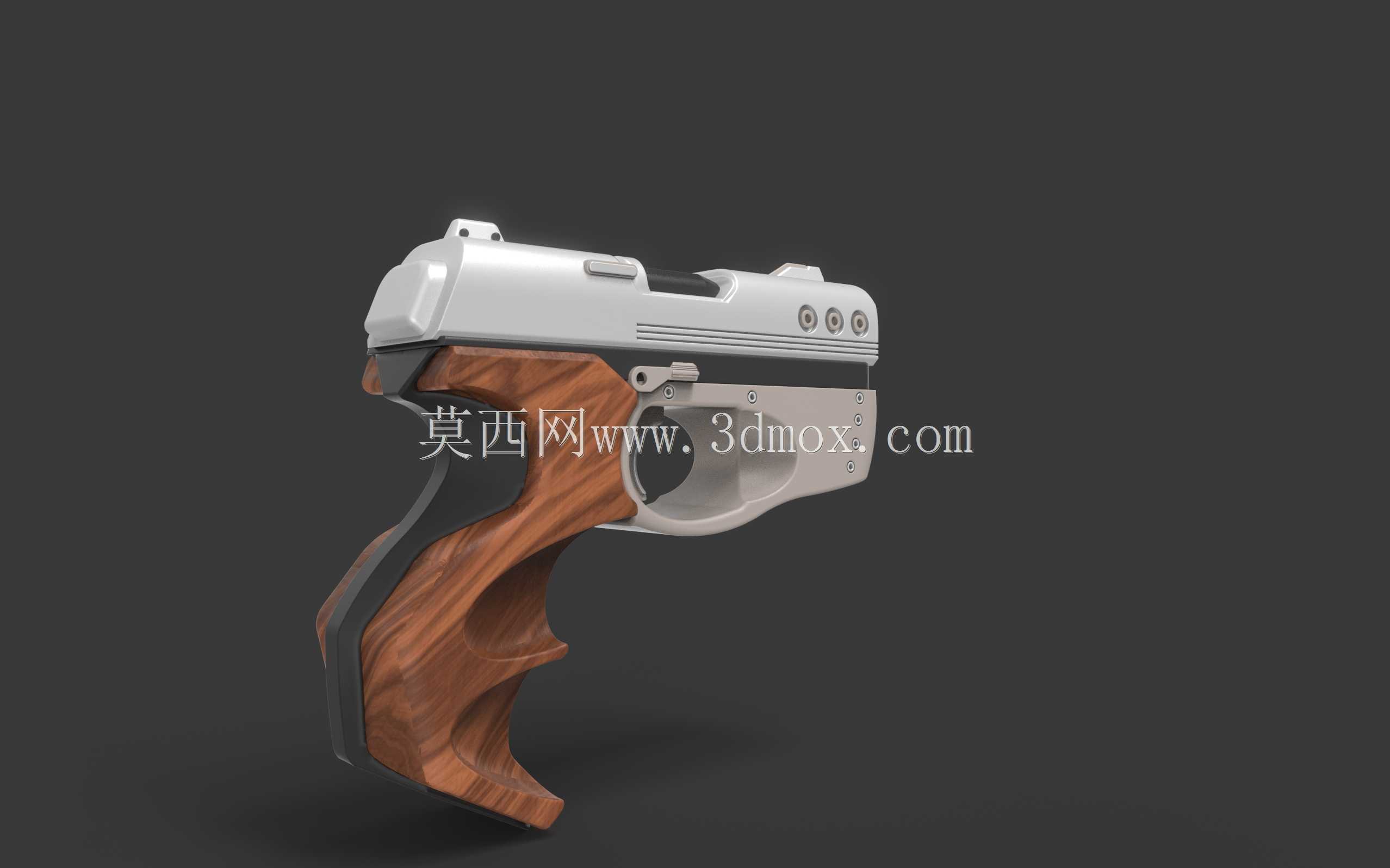

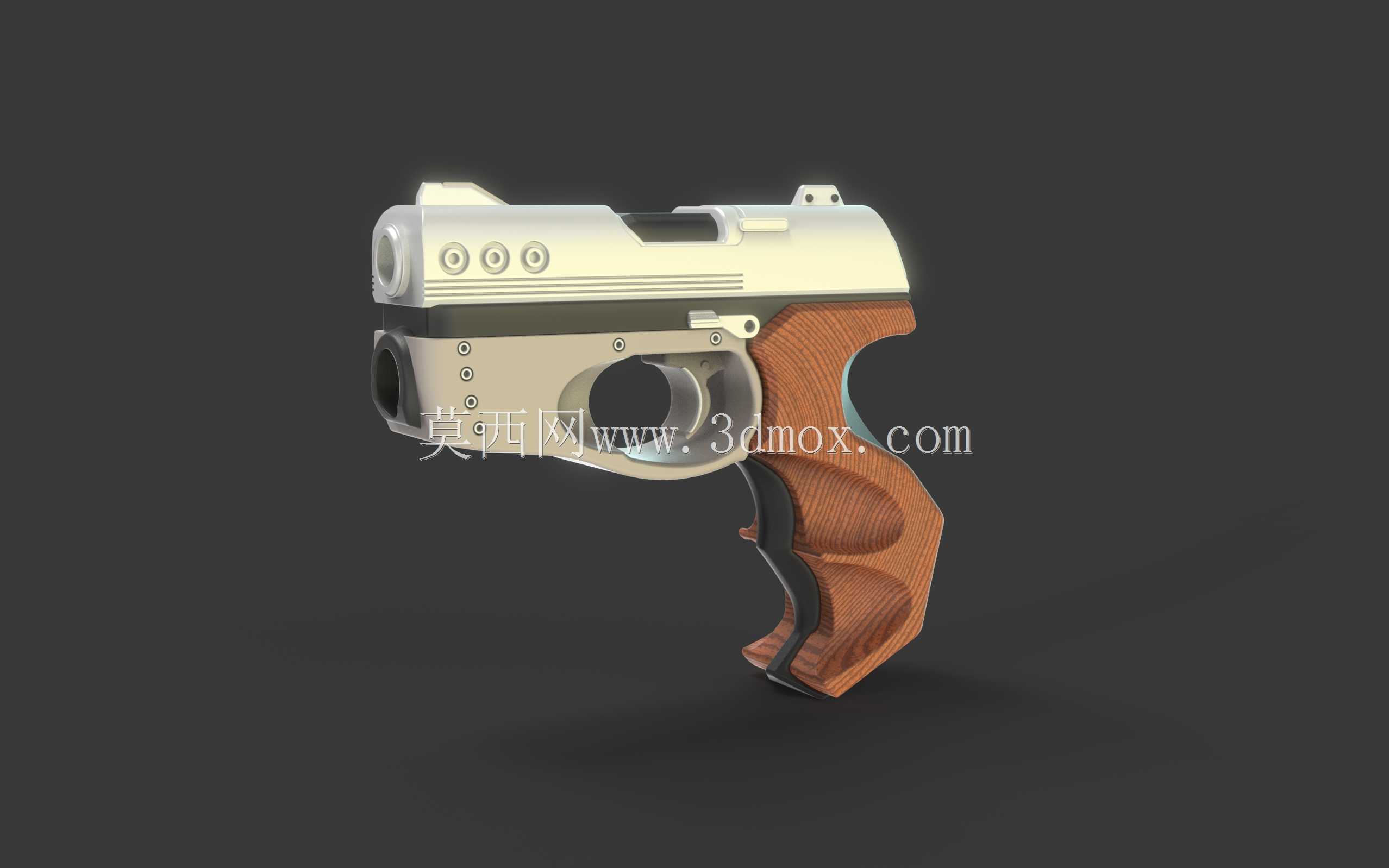

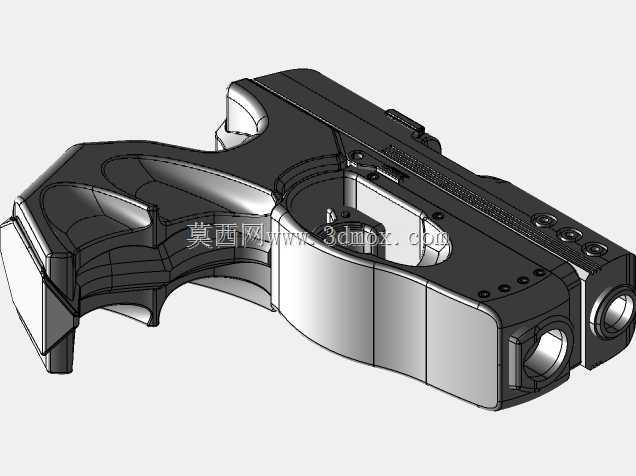

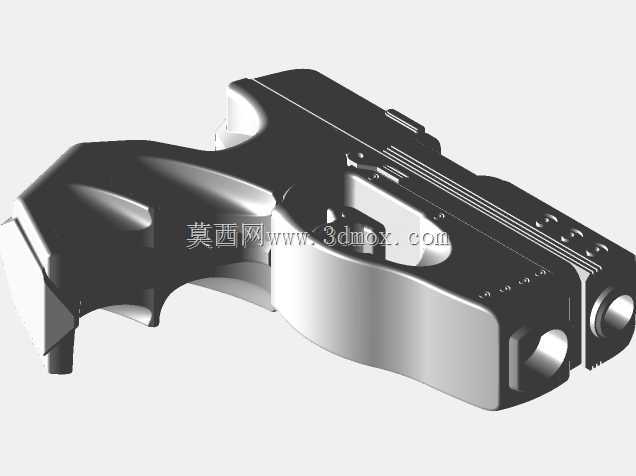

　　结构拆分上完全适配熔融沉积成型的工艺特性，整体拆分为上部金属质感主机身、中部扳机联动基座、下部仿木纹握把三个大模块，没有需要支撑才能成型的极端悬空结构：上部主机身的顶面做了三道平行的防滑凹槽，前端预留了三个圆形装饰嵌件的安装位，既可以嵌入金属铭牌做品牌标识，也可以改装成状态指示灯的透光孔；机身侧面的长条形开槽是扳机行程的让位空间，槽边做了1.2毫米的翻边加强，避免长期扣动扳机时槽口出现应力发白断裂。中部基座是整个结构的受力核心，扳机的旋转轴孔直接做在基座两侧的凸台上，轴孔配合间隙预留0.2毫米，打印完成后不需要二次铰孔就能直接穿入销轴；扳机护圈采用大圆弧镂空设计，既给戴手套操作留出了足够的手指活动空间，也去掉了多余的实心材料，整体重量能降低近三成。

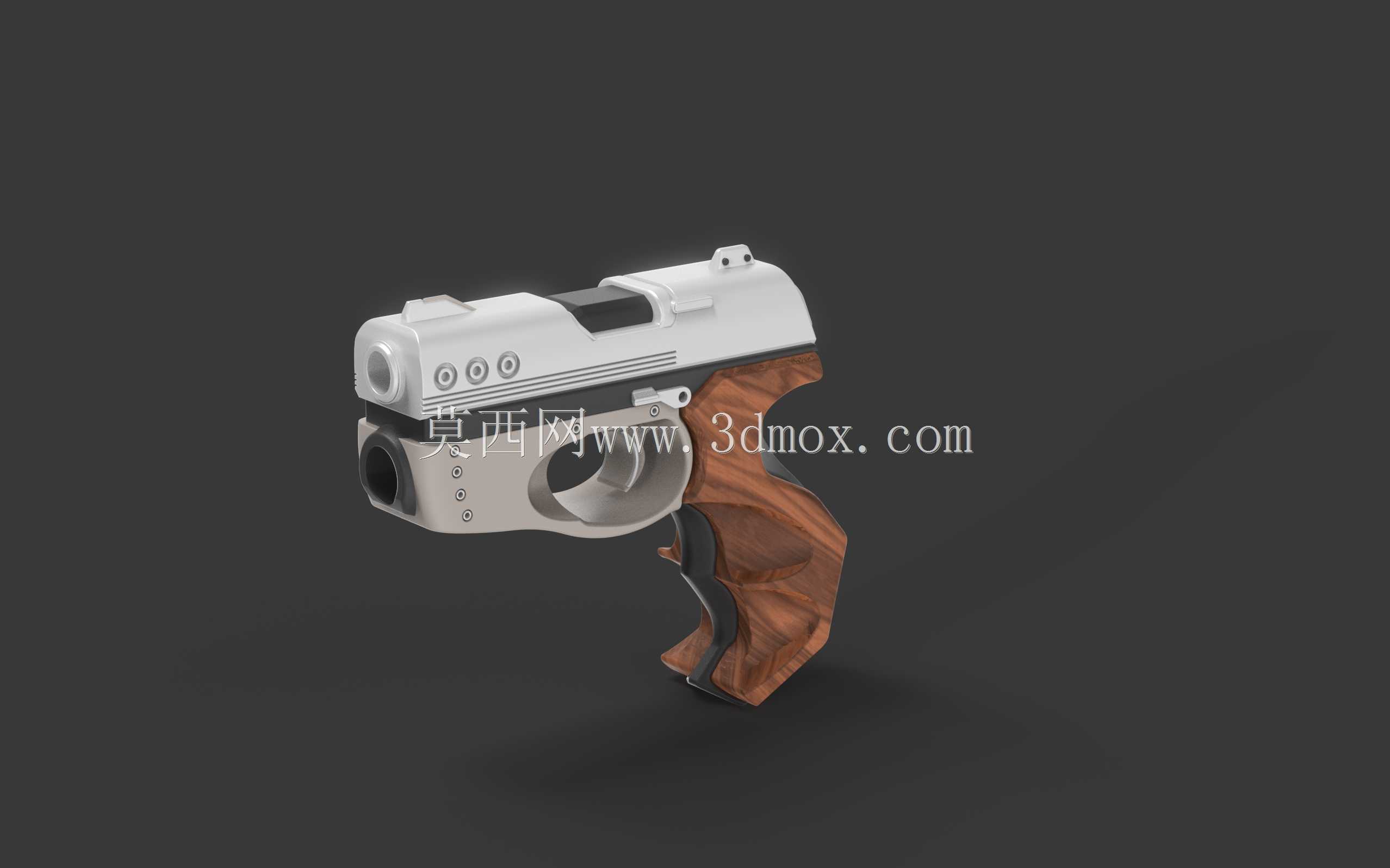

　　握把部分的曲面是整个造型里人机工程考量最多的区域，没有做生硬的直筒握柄，而是顺着手掌握持时的指骨排布做了三段内凹曲面：虎口贴合位置做了向外的圆弧承托，食指、中指、无名指的握持位分别对应三道浅凹槽，握把底部做了微微外扩的托边，握持时手掌不会因为手汗向下滑脱。握把表面的仿木纹纹理不是后期贴图效果，而是直接在建模阶段就做出了0.3毫米深度的起伏肌理，用木质PLA材料打印时不需要后期打磨上色就能直接呈现实木质感，就算用普通光敏树脂打印，纹理也能隐藏层纹，降低后处理的打磨工作量。

　　安装边界方面，整体外形长度控制在160毫米以内，高度110毫米，最宽处的握把厚度是32毫米，普通200毫米成型尺寸的桌面FDM打印机不用拆分就能一次性打印最大的主机身零件；各个模块之间的连接采用定位凸台加M2自攻螺丝的固定方式，拼接缝控制在0.1毫米以内，组装完成后不会出现明显的台阶错位。内部空腔的预留尺寸为长90毫米、宽25毫米、高40毫米，可以容纳常规的18650锂电池、小型控制电路板和微型驱动电机，不需要额外切割外壳拓展空间。扳机的联动行程设计为8毫米，扣动时的阻尼感可以通过调整扳机后方的弹簧安装槽位置来改变，槽位预留了三个不同的卡位，适配不同线径的复位弹簧。

　　从结构验证的角度来说，这套方案避开了手持类产品常见的设计误区：没有为了追求外观棱角做大量尖锐薄边，所有外边缘都做了R1以上的圆角，既避免打印时边角翘曲，也防止使用时划伤手部；重量分布上把较重的功能模块尽量靠近握把转轴位置，握持时重心落在掌心位置，长时间手持不会出现前端下坠的疲劳感。针对小批量制作的场景，所有零件的壁厚都统一设置为2.5毫米，既满足手持使用的抗摔强度要求，也不会因为壁厚过大导致打印时内部应力集中出现开裂。如果后续需要做批量注塑生产，这套三维结构也可以直接拔模调整，所有侧面的脱模斜度预留了1.5度，不需要大幅修改外观就能直接开出注塑模具，从创意样件到量产外壳的过渡成本被压到很低。
